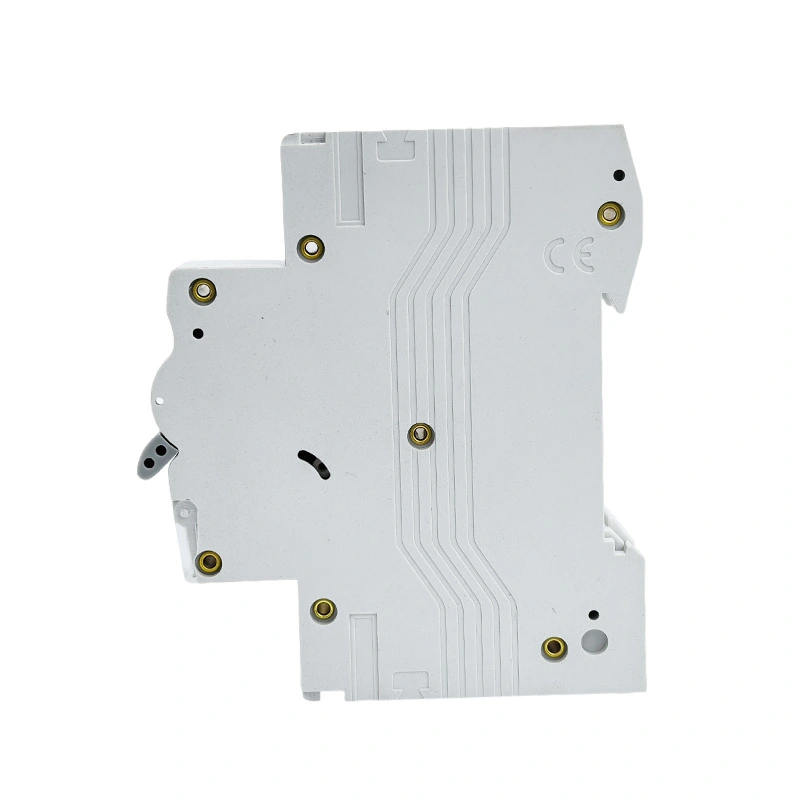

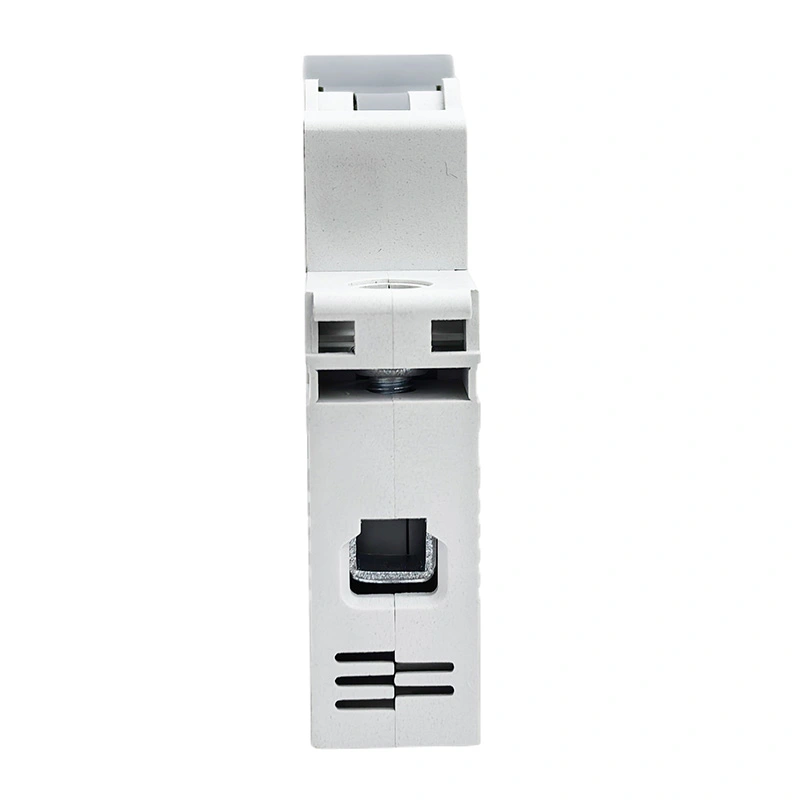

6KA 10kA Minijaturni automatski osigurač

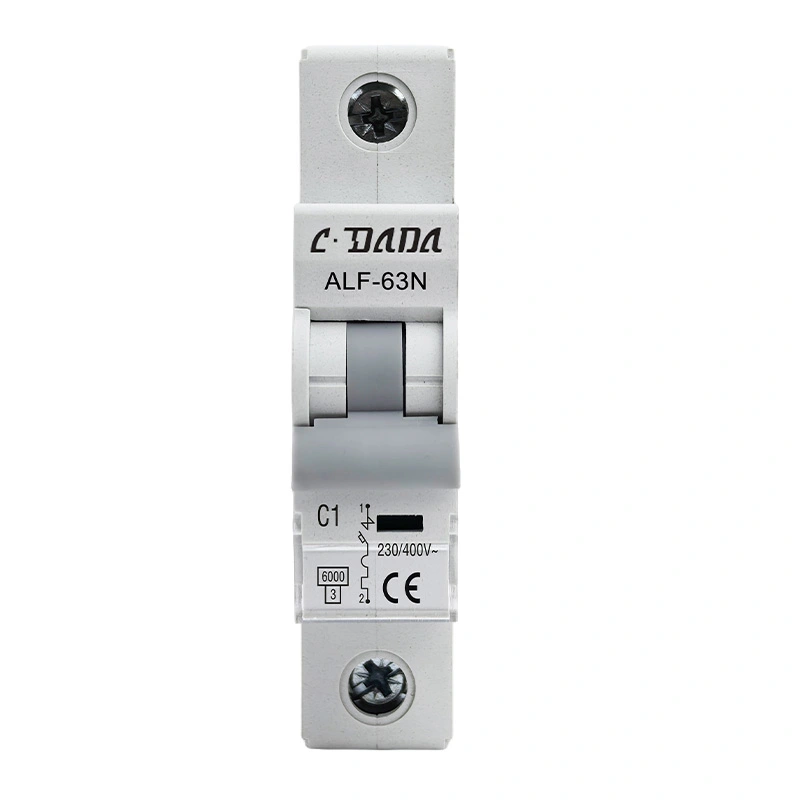

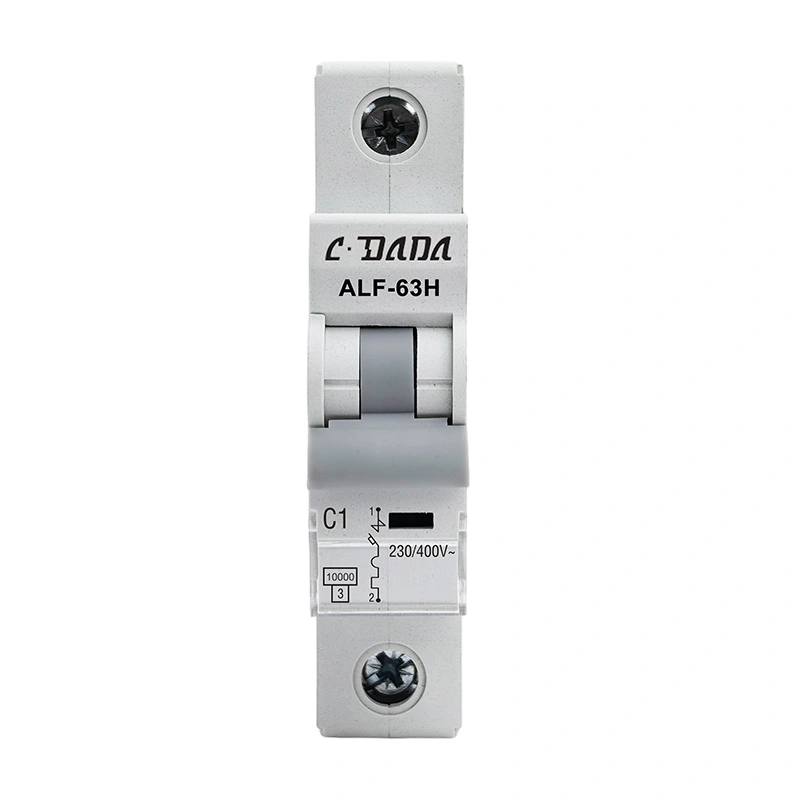

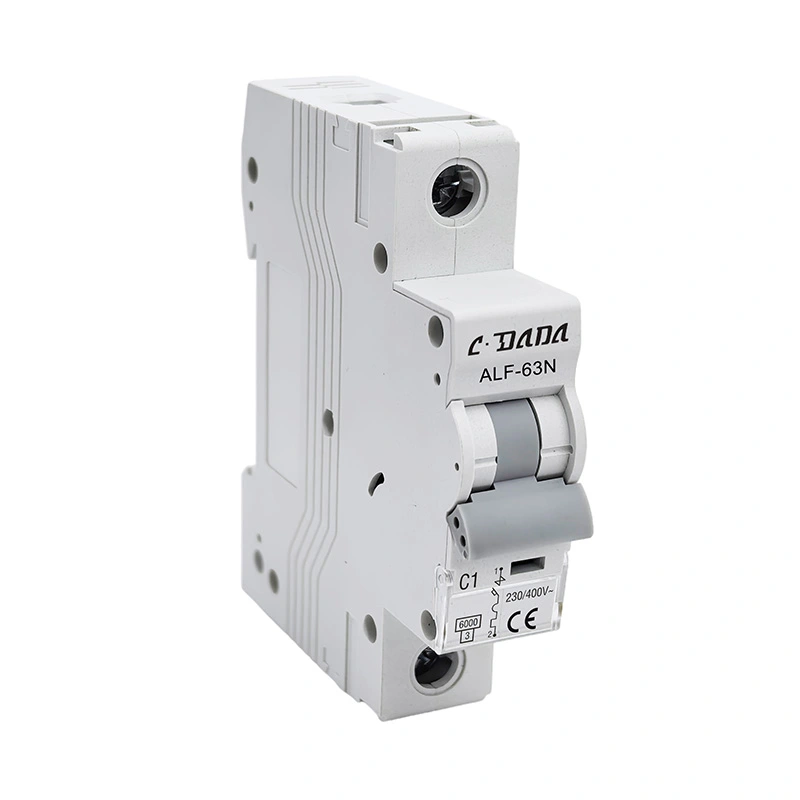

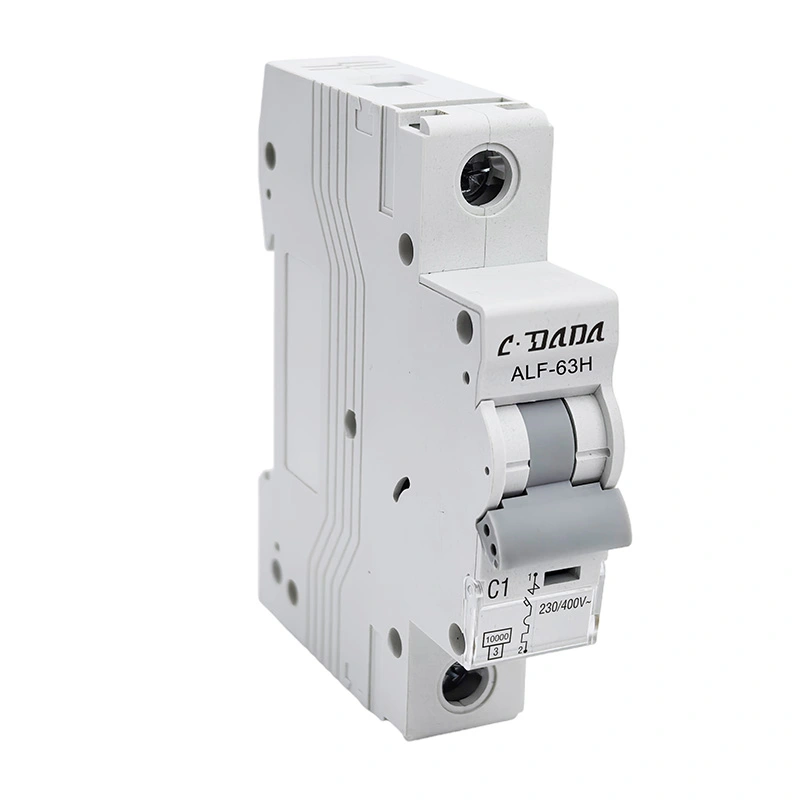

ALF-63N/H serije 6KA 10kA minijaturni automatski prekidač (MCB), u skladu sa standardom IEC60898, MCB ima karakteristike pouzdanih performansi, preciznu zaštitnu funkciju, kratko vrijeme oslobađanja i visoku prekidnu sposobnost, također mali volumen. Naširoko se koristi u preopterećenju kontaktora, sklopnih uređaja i električnih uređaja.

Kontaktirajte CDADA i odaberite nas kao svog proizvođača, možemo ponuditi OEM/ODM usluge.

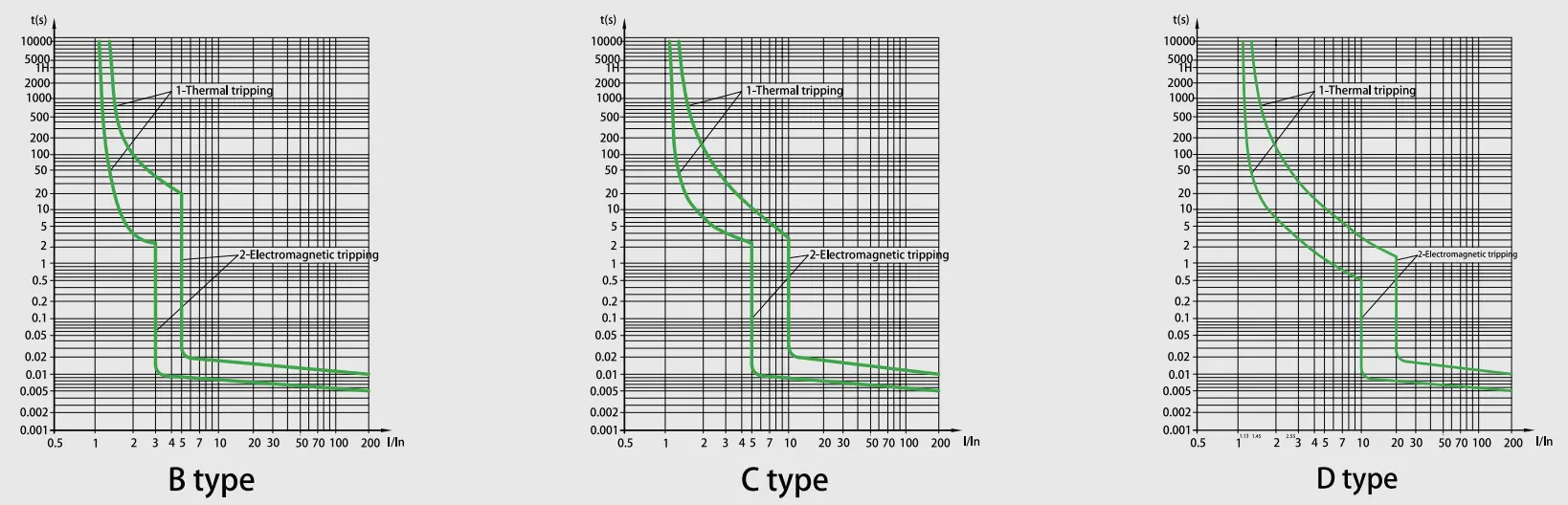

Karakteristična krivulja

Tehnička specifikacija

ALF-63N/H Serija 6KA 10kA Minijaturni automatski osigurač
Standard	EN/IEC60898-1
Prekidna sposobnost (kA)	6,10
Zaštita	Protiv preopterećenja i kratkog spoja
Nazivna struja (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nazivni napon (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nazivni impulsni otporni napon Uimp (kV)	4
Nazivni izolacijski napon Ui(V)	500
Cass koji ograničava energiju	3
Temperatura okoline (℃)	-25~+40, Maks.95% vlažnosti
Termičko radno ograničenje	1,13xln Nema okidanja unutar jednog sata
	1.45xIn Isključivanje unutar jednog sata
Magnetski rad	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Broj polova	1P, 1P+N, 2P, 3P, 3P+N i 4P
Vrsta putovanja	Toplinsko/magnetsko otpuštanje
Kapacitet terminala	Fleksibilni od 16 mm² ili kruti od 25 mm² do 25 A
	25 mm² fleksibilan ili 35 mm² čvrst od 32 A do 63 A
Stupanj zaštite	IP20
Montaža	Montaža na 35mm DIN šinu
Širina	17,8 mm po polu

Karakteristika okidanja prekidača

NE.	Nazivna struja otpuštanja (A)	Početno stanje	Ispitna struja	Navedeno vrijeme	Rezultat koji treba dobiti	Primjedbe
1	1-63 (prikaz, ostalo).	hladno stanje	1,13 in	t≤1h	Ne-putovanje
2	1-63 (prikaz, ostalo).	na prethodni test	1,45 ln	t<1h	putovanje	Postavljanje struje na određenu vrijednost postojano u 5 s
3	U≤32	hladno stanje	2,55 inča	1s	putovanje
	U>32
4	1-63 (prikaz, ostalo).	hladno stanje	3 inča	t≤0,1 s	Ne-putovanje	B tip
			5 inča	t<0,1 s	putovanje	B tip
			5U 10ln	t≤0,1 s	Ne-putovanje	C vrsta
			10 inča	t<0,1 s	putovanje	C vrsta
			20ln	t≤0,1 s	Ne-putovanje	D vrsta
				t<0,1 s	putovanje	D vrsta

Izdržljivost (operacije)

Kategorija	Operacijski ciklusi	Učestalost rada	Nazivna struja
Električna izdržljivost	4000	240/h	1-32 (prikaz, ostalo).
		120/h	40-63 (prikaz, ostalo).
Mehanička izdržljivost	10000	240/h	1-63 (prikaz, ostalo).

Značajke

★ Ultra-visoka prekidna sposobnost kratkog spoja

Napredna tehnologija kontrole luka postiže veći kapacitet prekida u usporedbi s industrijskim standardima, osiguravajući pouzdanu zaštitu industrijskih električnih sustava u ekstremnim uvjetima kvara.

★ Sučelje povezivanja s dva načina rada

Dizajn integriranog hibridnog terminala podržava i kruto spajanje sabirnica i fleksibilno stezanje kabela, omogućujući prilagodbu bez alata različitim scenarijima instalacije uz smanjenje vremena ožičenja za 40%.

★ Mehanizam za pohranu energije za dugovječnost

Operativni sustav potpomognut oprugom s izdržljivošću od 10 000 mehaničkih ciklusa, s tehnologijom kompenzacije trošenja

★ Napredno kompozitno kućište

sa svojstvima usporavanja slave, otpornosti na toplinu i otpornosti na impulse, integriranim komorama za gašenje luka za ograničene događaje kvara.

★ Topologija dinamičkog ograničenja struje

Inteligentno potiskivanje propuštene energije smanjuje vršne struje kvara za 65-80%, omogućujući optimizaciju specifikacije uređaja uz 30% potencijala ukupnog smanjenja troškova sustava.

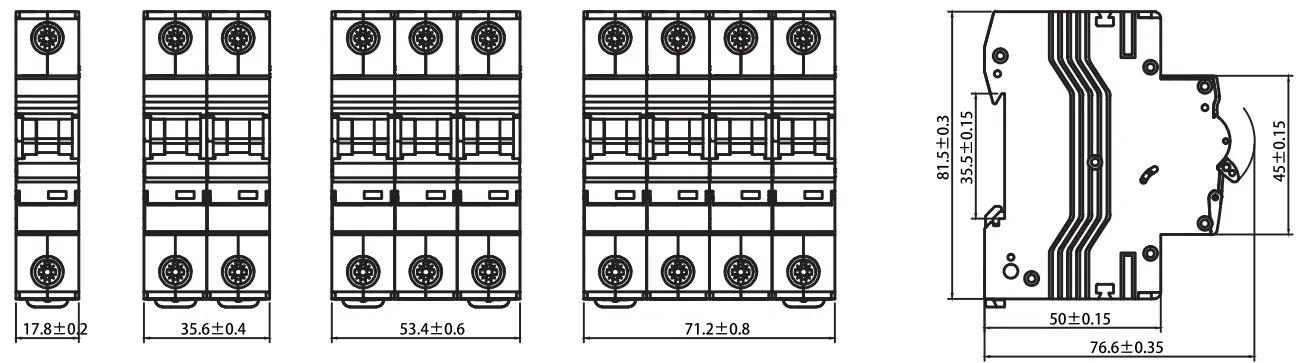

Okvirne dimenzije

Scenariji primjene

★ Stambeno: Potrošačke jedinice i razvodne ploče za sigurnost doma.

★ Industrija: Zaštita kontaktora, sklopnih uređaja i teških električnih uređaja.

★ Komercijalno: Uredske zgrade i trgovački centri koji zahtijevaju visoku pouzdanost.

Kontrola kvalitete i standardno testiranje

★ Svaki CDADA MCB podvrgava se rigoroznom testiranju kako bi se osigurala sukladnost s IEC60898-1:

★ Toplinski test okidanja: potvrđeno na 1,13 In (bez okidanja) i 1,45 In (okidanje unutar 1 sata).

★ Test magnetskog okidanja: Precizno ispitivanje otpuštanja za karakteristike B, C i D.

★ Električna izdržljivost: testirano na 4000 radnih ciklusa.

★ Mehanička izdržljivost: Potvrđeno za 10 000 ciklusa.

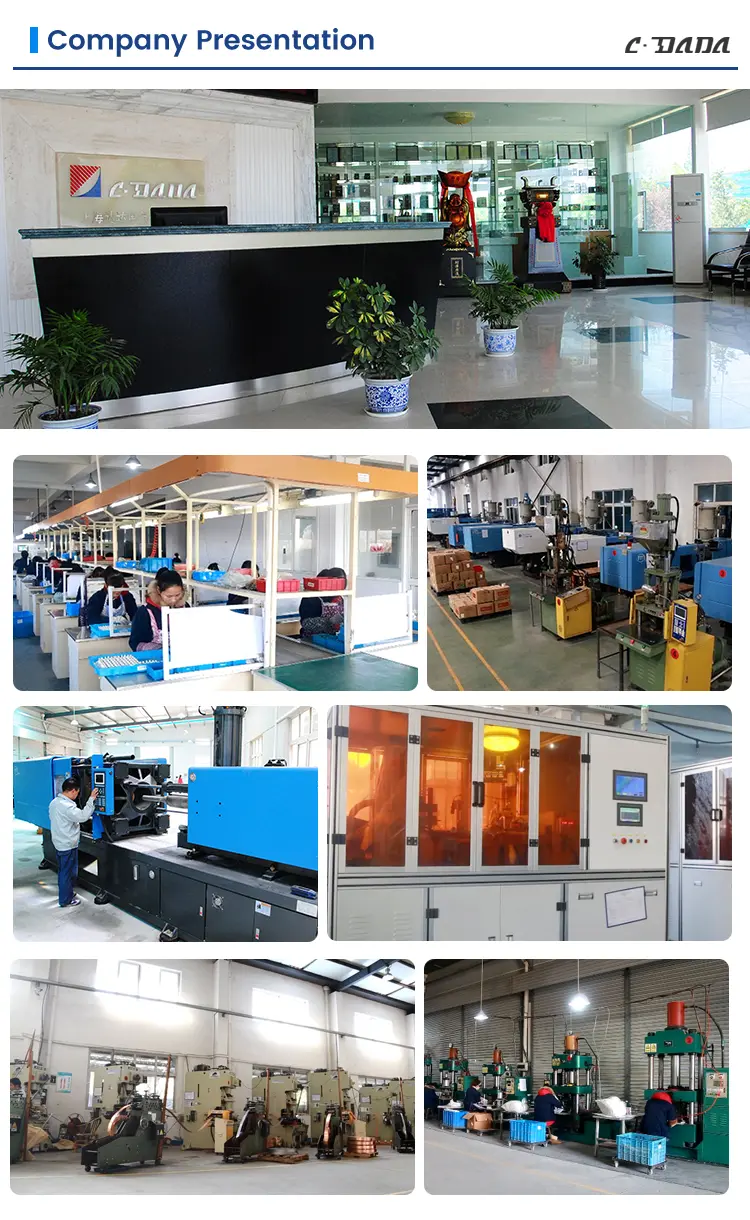

Tvornička snaga i podrška

Shanghai DADA Electric Co., Ltd. vodeći je proizvođač s naprednim proizvodnim linijama i profesionalnim inženjerskim timom. Pružamo:

★ Prilagođene OEM/ODM usluge za globalne marke.

★ Najsuvremenija oprema za testiranje kako bi se osigurala isporuka bez grešaka.

★ Globalna logistička podrška: Optimizirano pakiranje za pomorski i zračni prijevoz kako bi se osiguralo da proizvodi stignu u savršenom stanju.
