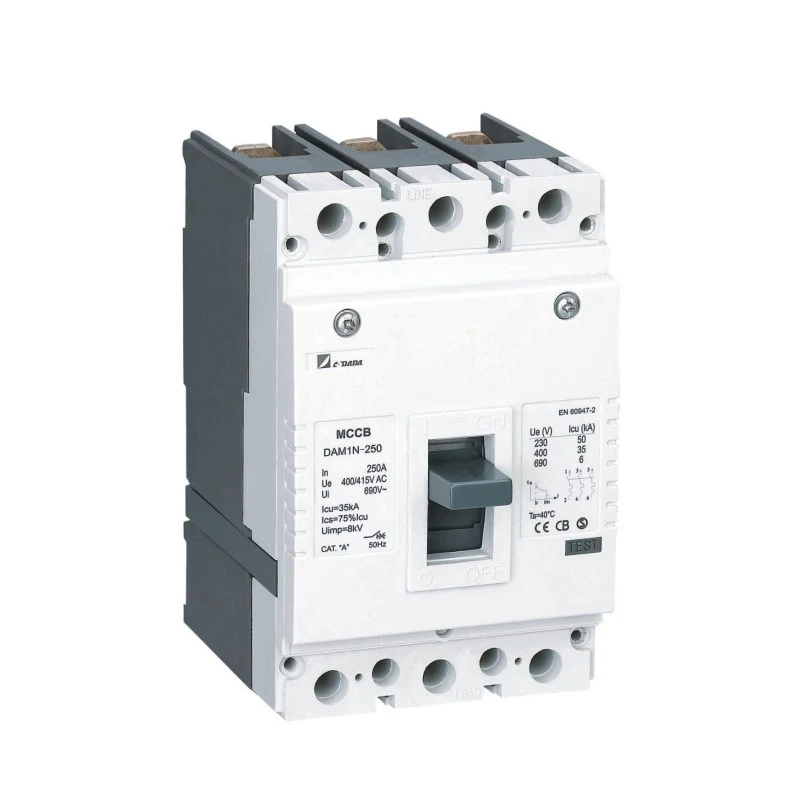

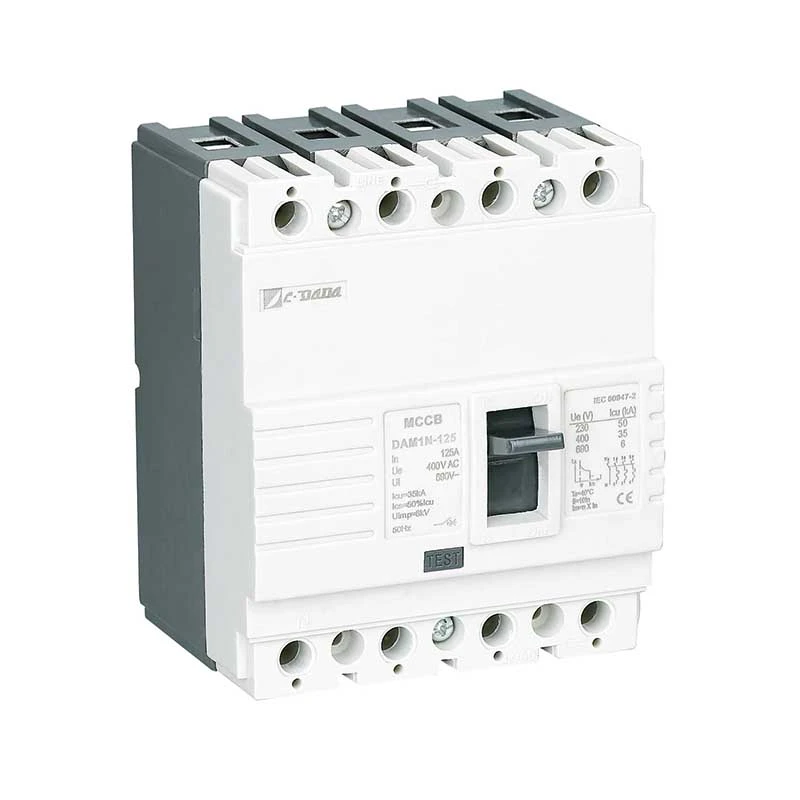

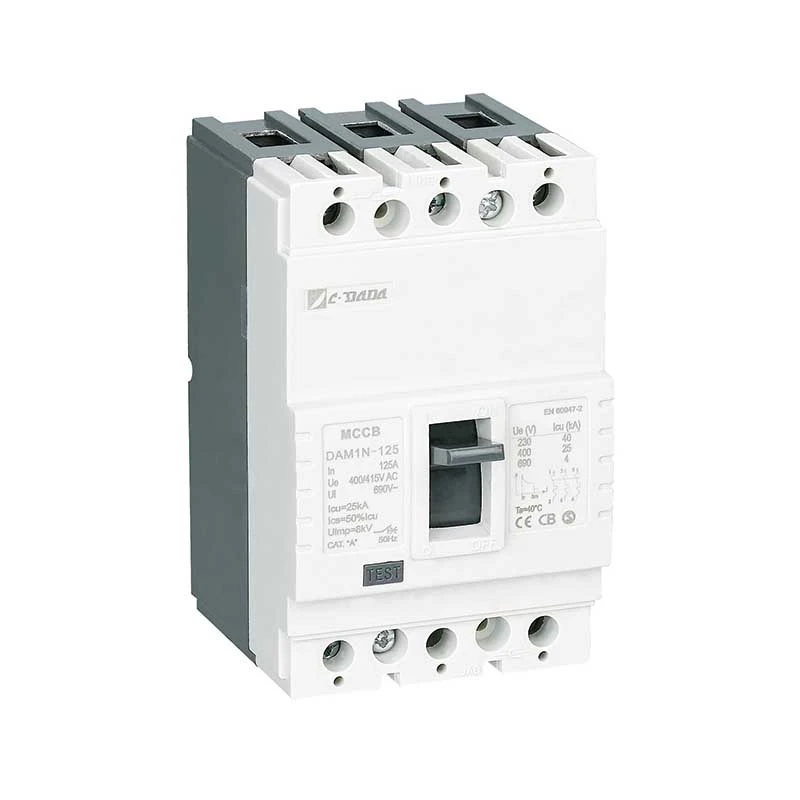

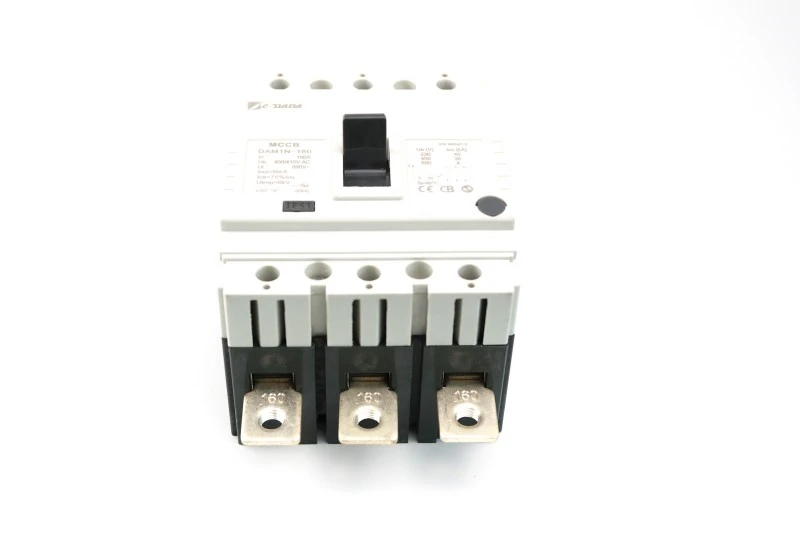

Prekidač strujnog kruga s fiksnim kućištem

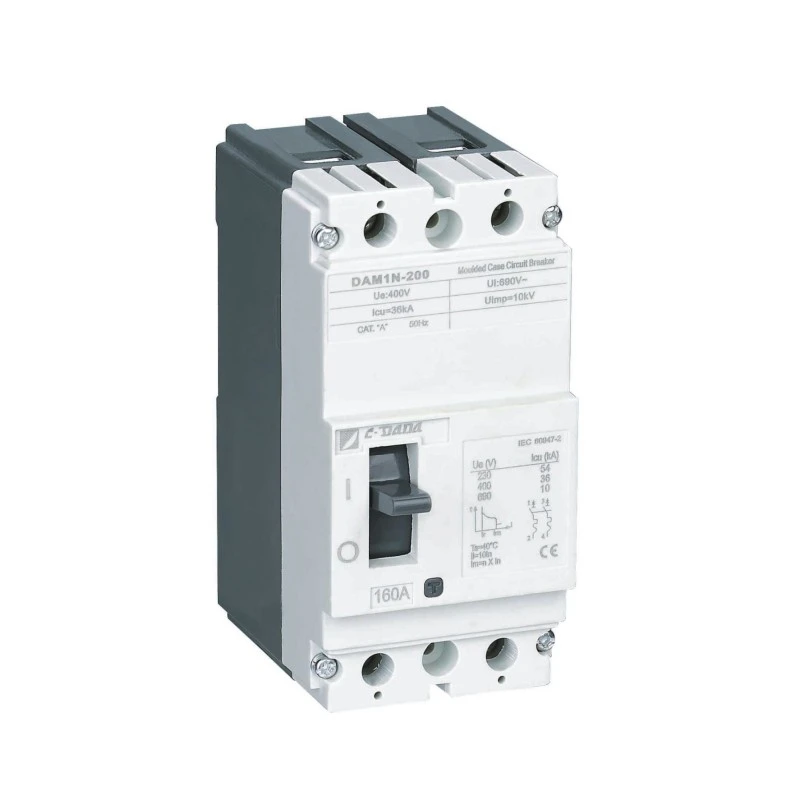

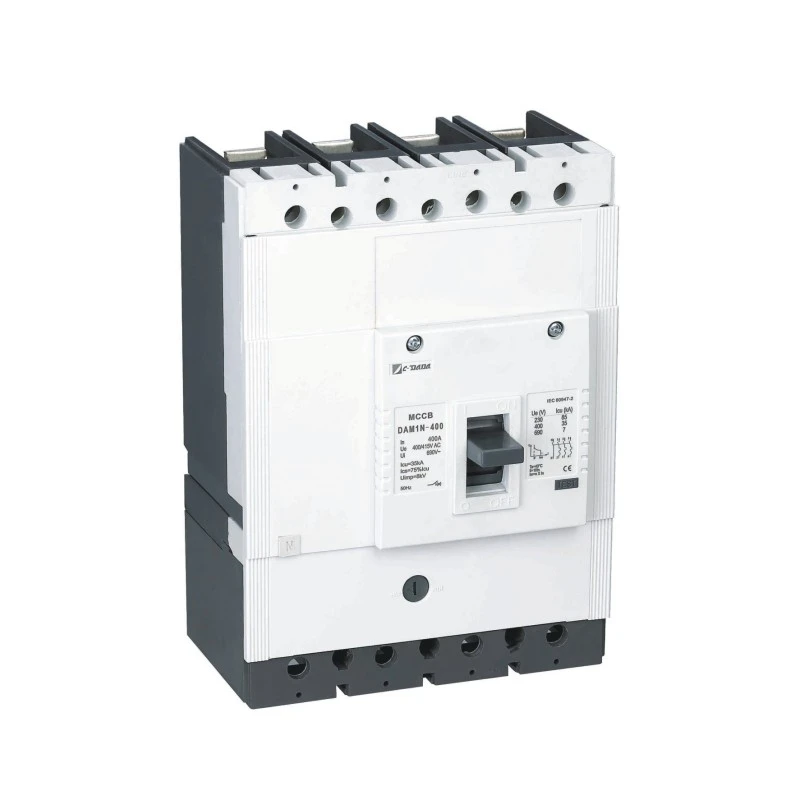

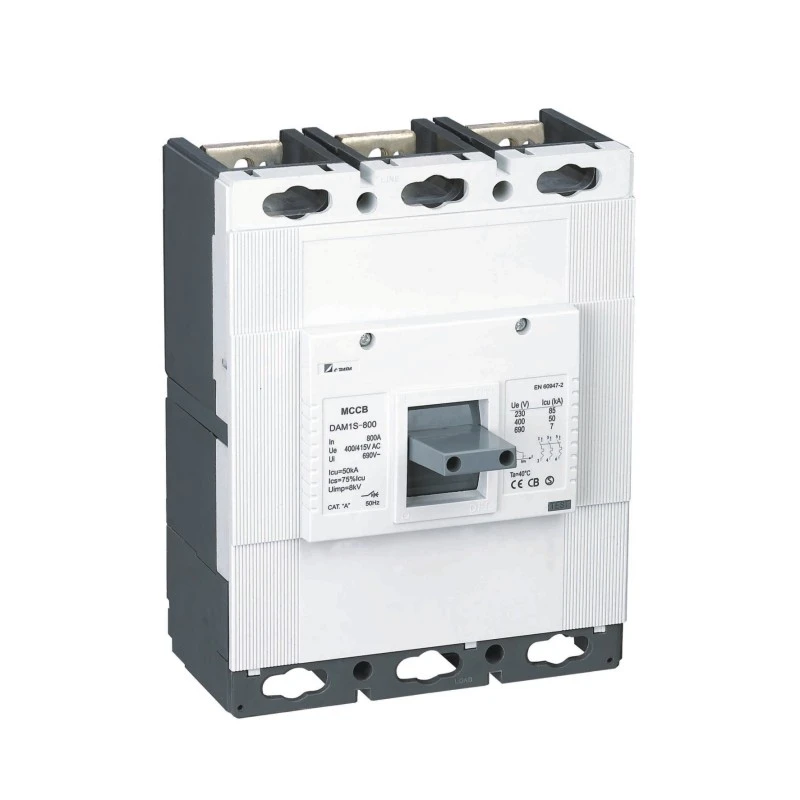

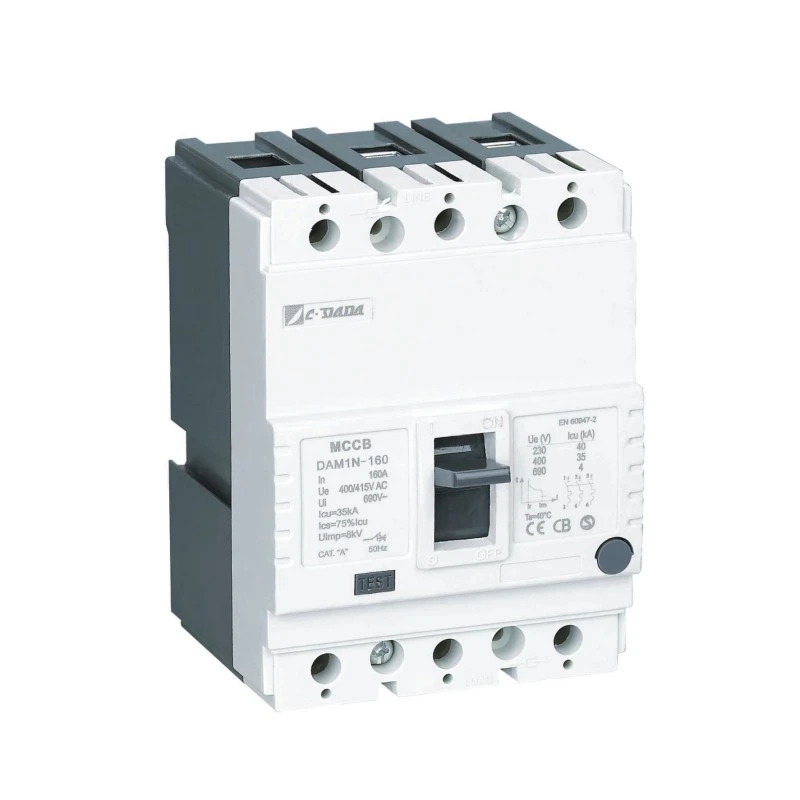

Serija CDADA prekidača s lijevanim kućištem (MCCB) DAM1 zadovoljava potrebe bilo koje primjene, od malih korisnika do industrijskih transformatora i distribucijskih instalacija.

Serija DAM1 ima sedam veličina okvira, do 1600A, prekidnu moć do 100 kA, radni napon do 1000 volti, lako zadovoljava razne sveobuhvatne potrebe za električnim i mehaničkim dodacima, pruža niz rješenja za ugradnju kako bi se maksimizirale potrebe bilo kojeg elektroenergetskog sustava.

S globalnim certifikatom KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 je najbolji izbor za svjetske tvornice električnih uređaja i OEM.

Ključne specifikacije

Električni parametri DAM1 MCCB prekidača u lijevanom kućištu

● Icu:O-t-CO test (O:Otvori manevar,CO:Zatvori-Otvori manevar,t:Trajanje čekanja)

● Ics: O-t-CO-t-CO test (O: manevar otvaranja, CO: manevar zatvaranja i otvaranja, t: trajanje čekanja)

★ Položaj ON/I: Označava da su kontakti prekidača zatvoreni. U ovom položaju, poluga prekidača je u gornjem položaju

★ Pozicija TRIP: Označava da je prekidač otvoren zbog bilo kakvog kvara (preopterećenje ili kratki spoj). U ovom slučaju poluga prekidača je u srednjem položaju između položaja ON i OFF. Kako bi osigurač, koji je u položaju isključenja, prebacio u položaj ON; gurnite polugu prekidača prema dolje kao što je prikazano znakom OFF

Prekidač mora biti postavljen sa zvukom "klik". Nakon toga, povucite ručicu kao što je prikazano znakom ON da biste zatvorili prekidač

★ Položaj OFF/0: Označava da su kontakti prekidača otvoreni. Na taj je način poluga prekidača u donjem položaju.

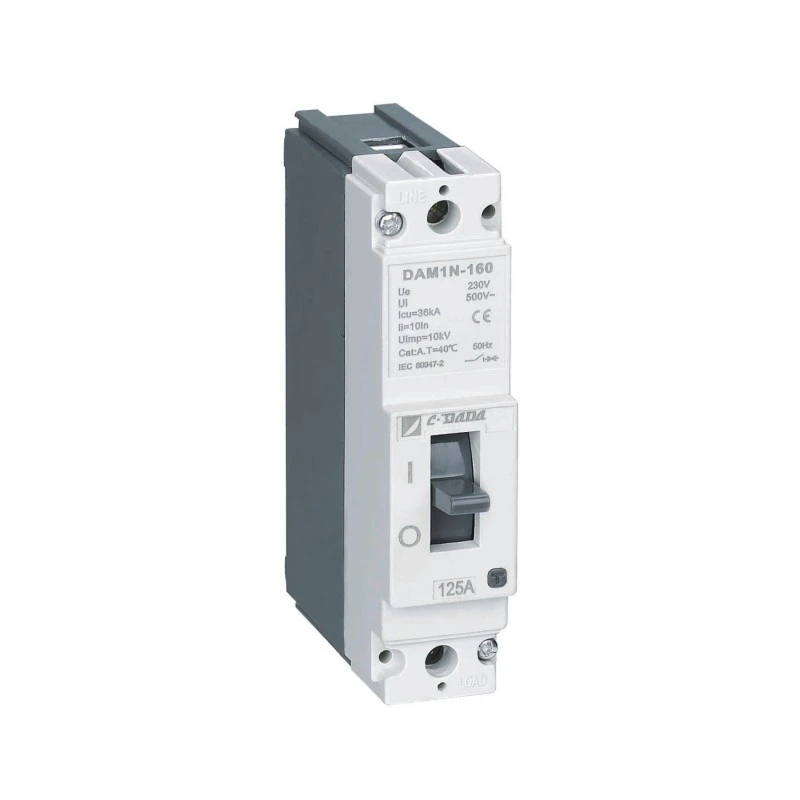

Fizički parametri DAM1-125 MCCB prekidača u lijevanom kućištu

Princip rada i zaštitni mehanizam

★ Toplinska zaštita (preopterećenje)

Bimetalna traka se savija kada se zagrijava dugotrajnom prekostrujom (> nazivna struja). Brzina savijanja proporcionalna je veličini struje—osiguravajući okidanje u obrnutom vremenu koje oponaša toplinsko ponašanje kabela, sprječavajući neugodna okidanja dok štiti opremu.

★ Magnetska zaštita (kratki spoj)

Tijekom kratkog spoja (npr. faza-faza ili faza-zemlja), magnetsko polje visoke struje trenutačno povlači klip solenoida, otpuštajući mehanizam zasuna unutar milisekundi—prekidajući struju kvara prije nego što dođe do toplinskog oštećenja.

Prednosti proizvoda

★ Tijelo i poklopac:

Poliesterska smola od staklenih vlakana korištena je kao materijal za tijelo i pokrov u skladu sa standardom EN 60512-20-2. Ovaj materijal, koji se u literaturi naziva BMC (Bulk Moulding Compound), preferira se zbog visokih električnih i mehaničkih vrijednosti i može trajno izdržati temperaturu od 160 ℃. BMC materijal ne gori u kontaktu sa žicom na temperaturi od 960 ℃ u skladu s IEC 695-2-1

Bimetal: Bimetal je materijal koji se sastoji od kombinacije dva pločasta metala s različitim koeficijentima istezanja protiv topline. Struja koja prolazi kroz prekidač zagrijava bimetal. Zbog učinka ove topline. bimetal se savija prema ploči koja se manje proteže. Budući da se toplina povećava kako struja koja prolazi kroz prekidač raste, bimetal se više zagrijava i više savija. Na taj način kontrolira mehanizam otvaranja za otvaranje prekidača.

★ Kontakti:

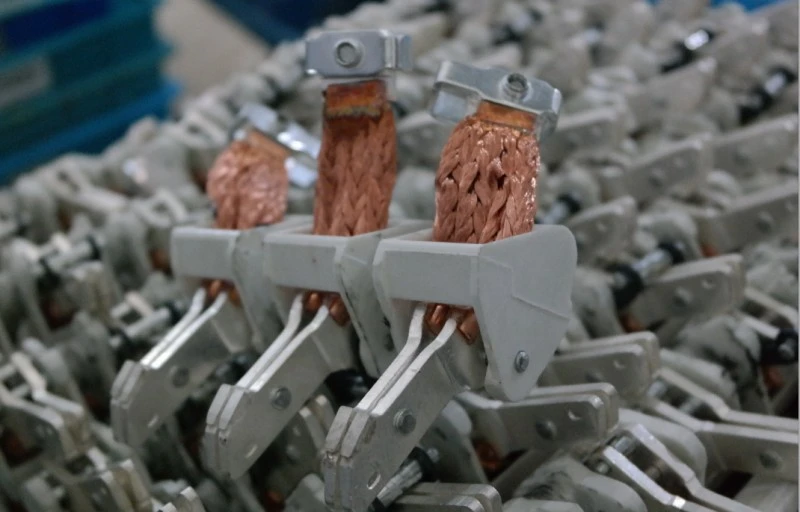

Legura kontakta se određuje za prekidače uzimajući u obzir vrijednosti slomljene i nošene struje i konstrukciju. Obično se kontakti od srebra, grafita, nikla, legura volframa koriste u prekidačima Kontakti, koji su izrađeni od legura srebra i grafita s glatkijom strukturom, koriste se u fiksnim (donjim) kontaktima, srebrni kontakti od volframa, koji su tvrđi, koriste se u pokretnim (gornjim) kontaktima. U pokretnim kontaktima osigurana je valovita struktura. Na taj način, valoviti i kontakti od tvrde legure imaju mjesto na mekim fiksnim kontaktima kod svakog otvaranja-zatvaranja.

Na taj način je osiguran najniži otpor. Pokretni kontakt bi trebao jako dobro dodirivati ​​fiksni kontakt kako bi bio manji kontaktni otpor. Međutim, prekomjerna sila kontaktnog pritiska dovodi do oštećenja kontakata u kraćem vremenu od normalnog. Kontaktne legure su vrlo važne za zdravo otvaranje-zatvaranje.

★ Ćelija za gašenje luka (separator):

Separatori se koriste za gašenje luka koji nastaje tijekom rada prekidača koji radi pod energijom. Dok je pokretni kontakt odvojen od fiksnog kontakta, struja nastavlja teći između kontakata neko vrijeme i to se naziva luk. Ovaj bi se luk trebao ugasiti u vrlo kratkom vremenu

★ Gašenje luka:

Luk se gura prema separatorima zbog magnetskog polja formiranog oko luka. Na taj način se luk produžuje i postaje tanak i odlomljen između ploča za razdvajanje (Slika-5). Zbog karakteristika materijala koji se koristi na bočnim stijenkama separatora, plin izlazi zbog visoke temperature uzrokovane lukom. Ovaj plin ima važan učinak na gašenje luka.

Primjena

CDADA DAM1 osigurač s fiksnim kućištem (MCCB) pouzdan je u kritičnoj infrastrukturi:

★ Industrija: čeličane, naftne i plinske platforme, kemijska postrojenja

★ Zdravstvo: bolničke glavne i podrazdjelne ploče

★ Prijevoz: željeznička signalizacija, sustavi prtljage u zračnim lukama

★ Komercijalno: neboderi, podatkovni centri, trgovački centri, kongresni centri

★ Javna mjesta: Kazališta, stadioni, vladine zgrade

Prednosti instalacije i održavanja

★ Jednostavna integracija:

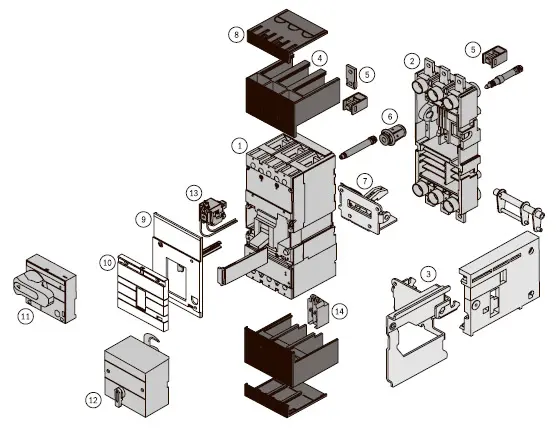

Standardni komplet uključuje sabirnice, fazne barijere i hardver

Opcijski dodaci: alarmni kontakti, odvodni/podnaponski okidači, električni pogonski mehanizmi

1) Spojite produženom sabirnicom (slika 1)

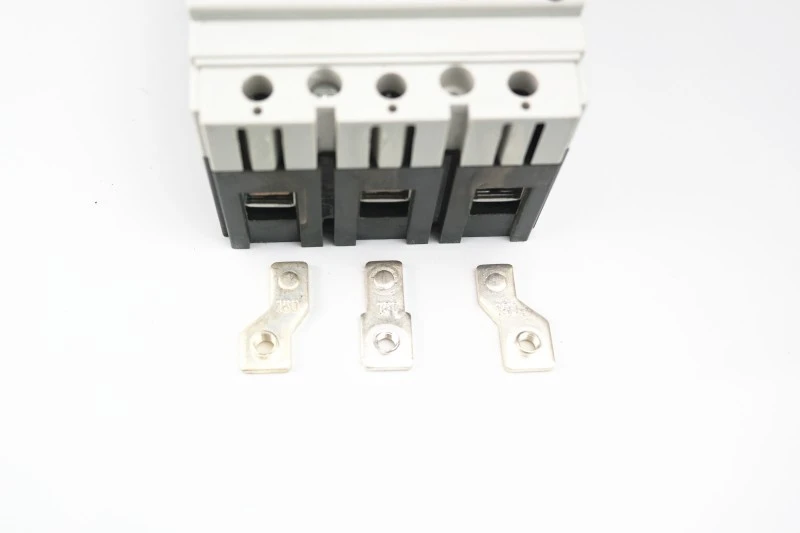

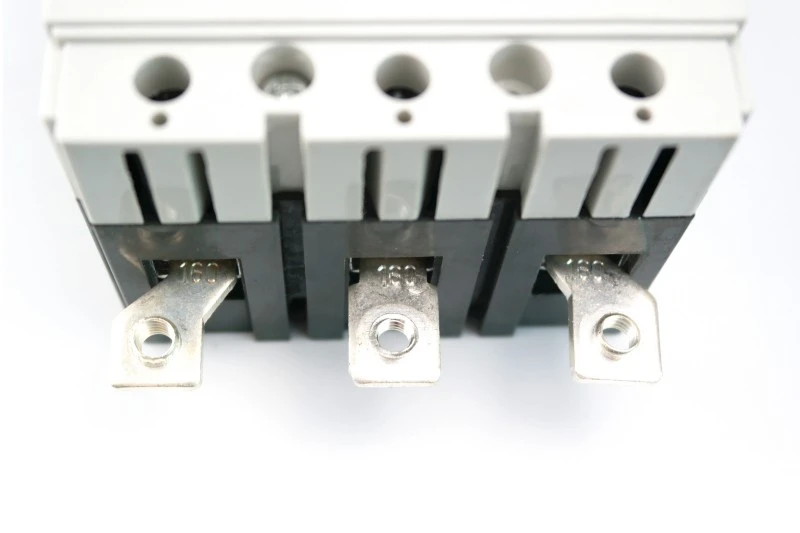

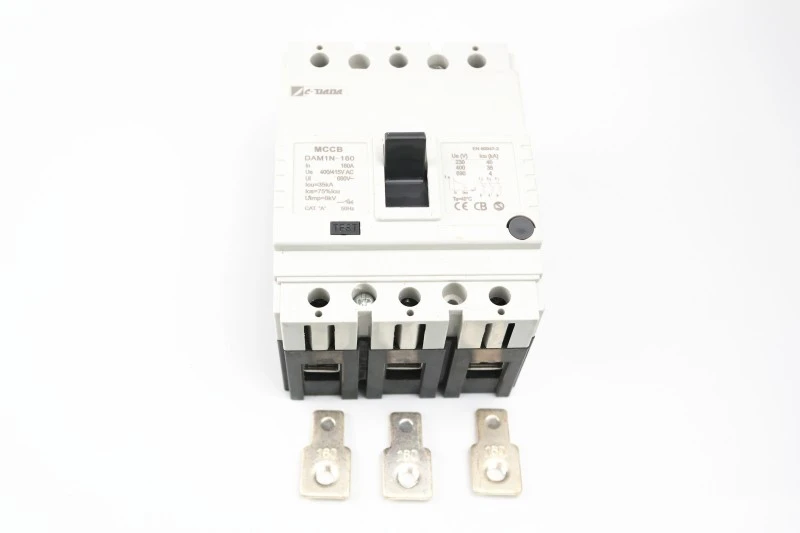

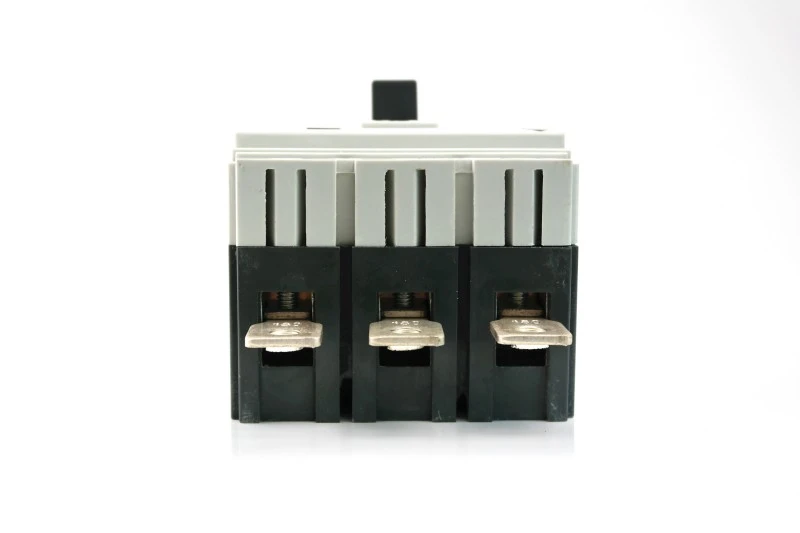

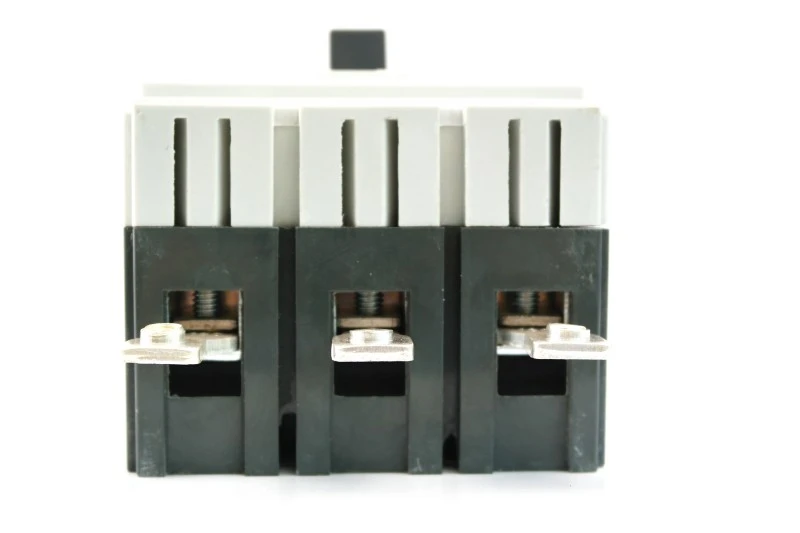

2) Spojite terminalom za širenje (slika 2)

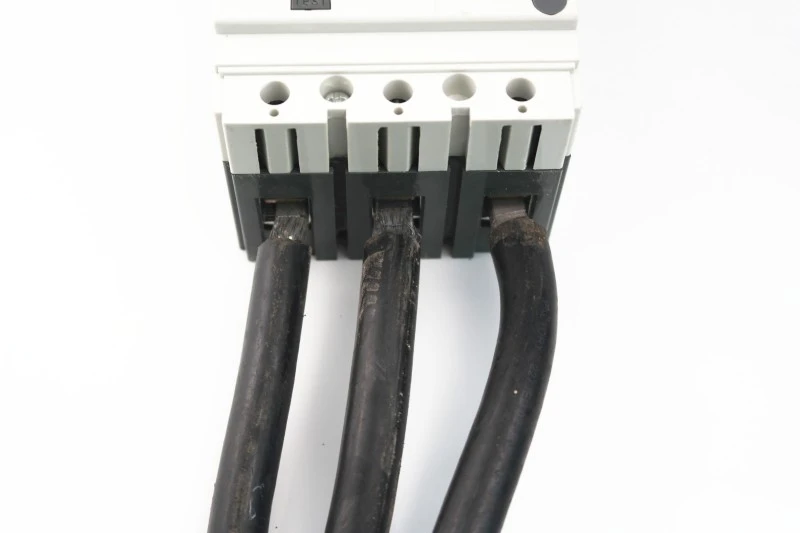

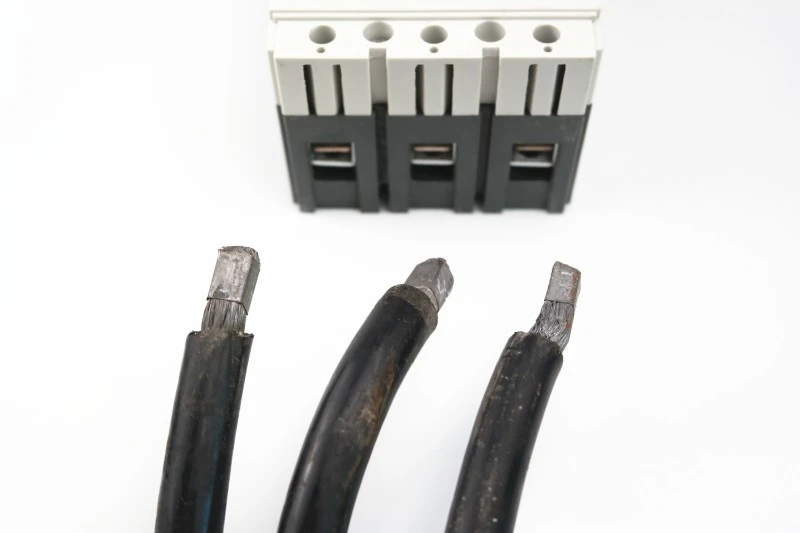

3) Spojite izravno kabel (slika 3) bez upotrebe kabelskih papučica.

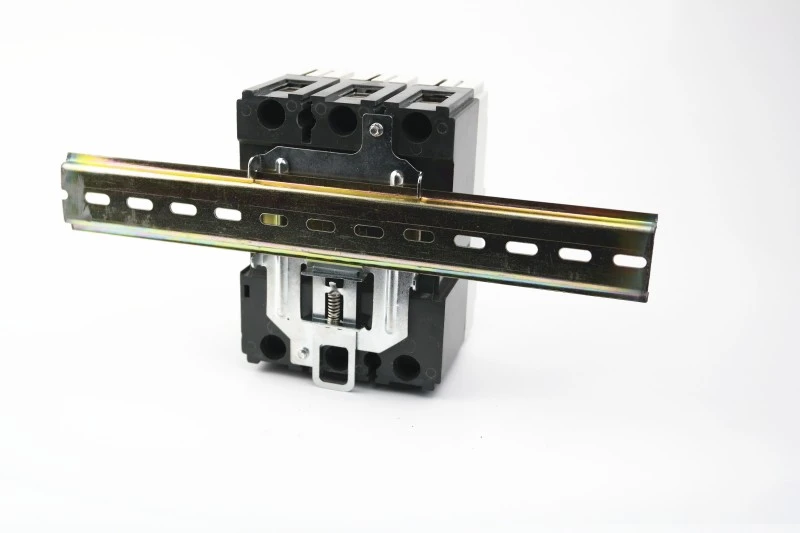

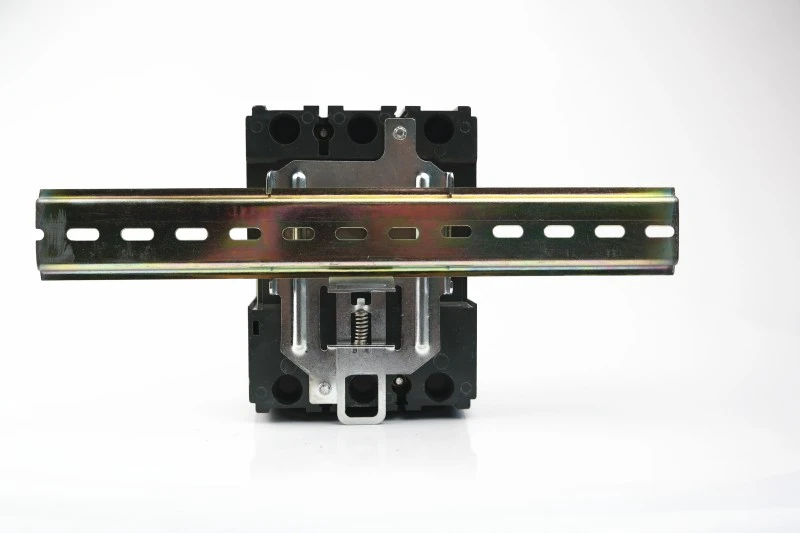

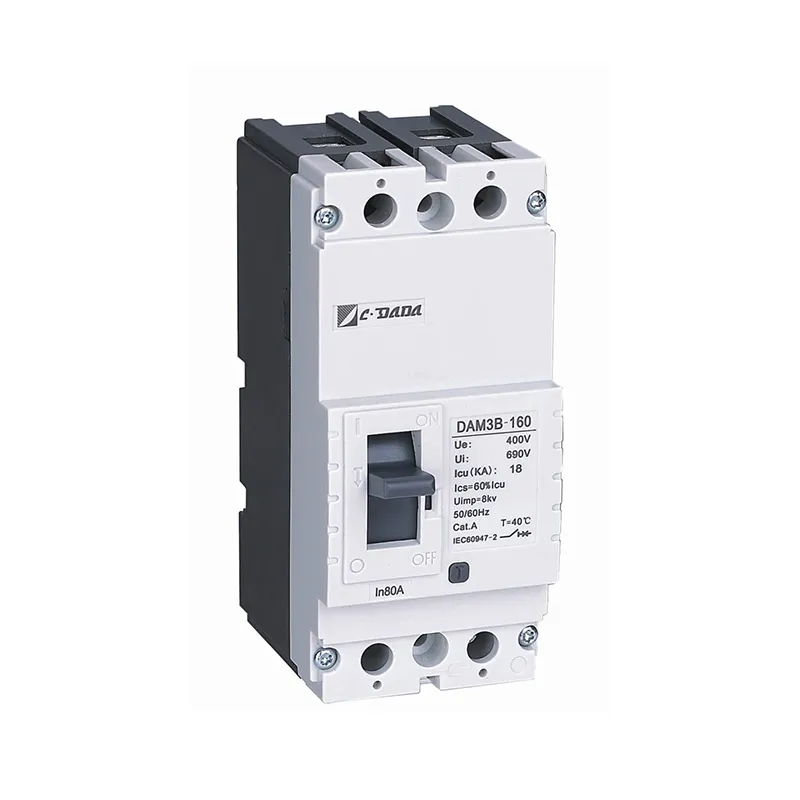

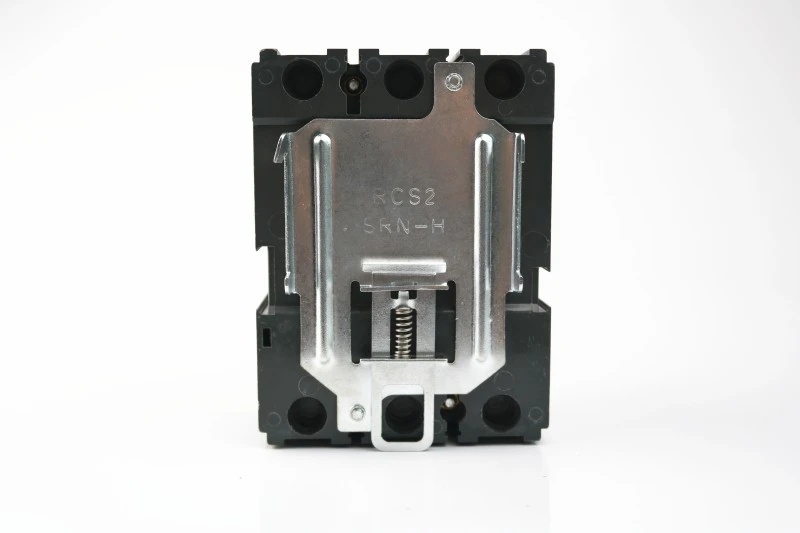

Uz pomoć posebne stezaljke, jedinice 125 i 160 mogu se montirati na DIN-šinu.

Razbijač sa stezaljkom

stezaljka s DIN letvicom

stezaljka s DIN letvicom

★ Dizajn koji štedi prostor:

10–20% lakši i kompaktniji od domaćih alternativa

Omogućuje manje veličine kućišta → niži troškovi materijala i dostave

★ Resetiranje jednostavno za korisnika:

Jasna indikacija TRIP sprječava slijepo ponovno uključivanje

Zvučni "klik" potvrđuje pravilan mehanički angažman

★ Spreman za budućnost:

Podržava komplete za priključivanje i izvlačenje (za odabrane modele)

Kompatibilan s dodacima za pametni nadzor

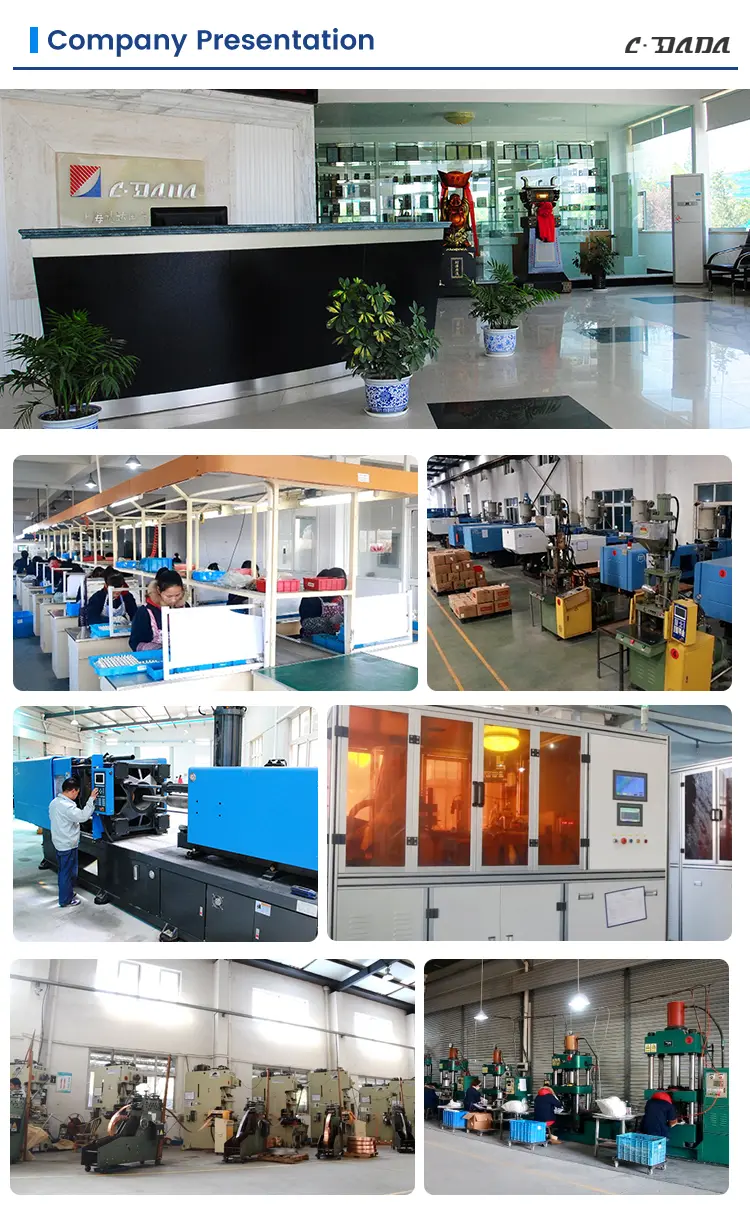

Zašto odabrati CDADA?

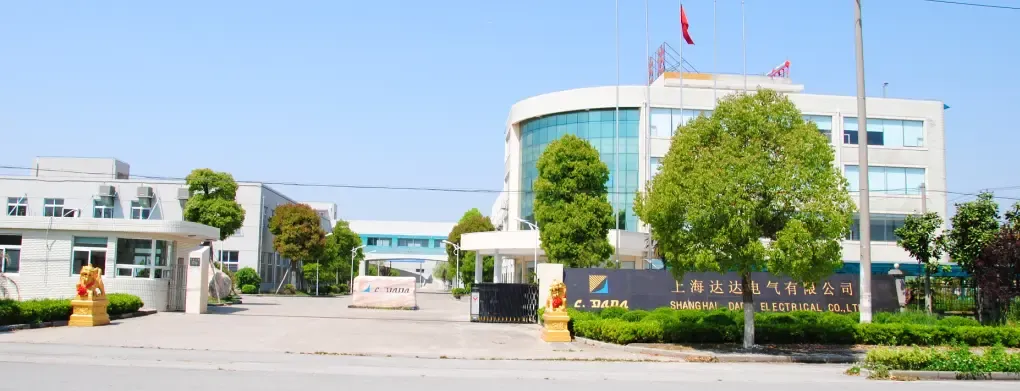

1. Mi smo vodeći proizvođač već 42+ godine. Naša tvrtka osnovana 1983. godine, razvijala se vrlo brzo tijekom 40 godina.

2. Grupa, koja se sastoji od 3 tvornice, posjeduje proizvodni prostor od 52.400 m² i zapošljava više od 500 djelatnika. Uložili smo gotovo deset milijuna yuana kako bismo proširili svoje poslovanje i unaprijedili naše radionice.

3. Tvornicu revidirali INTERTEK, DEKRA & GMC

4. Kartoni visoke čvrstoće, zaštita palete, dobri za izvozni transport na velike udaljenosti

Često postavljana pitanja (FAQ)

P1: Može li se osigurač fiksnog tipa DAM1 u lijevanom kućištu montirati na DIN tračnicu?

A1: Da—modeli 125A i 160A mogu se instalirati na DIN tračnice pomoću dodatne posebne stezaljke. Više ocjene se montiraju samo na ploču.

P2: Koje certifikate posjeduje serija DAM1?

A2: Certificiran je s CE, CB, ASTA, KEMA, SEMKO i RoHS, čime se osigurava usklađenost u EU, Bliskom istoku, jugoistočnoj Aziji i šire.

P3: Kako mogu resetirati prekidač nakon putovanja?

A3: Prvo pomaknite ručicu do kraja na ISKLJUČENO (čut ćete klik), zatim je povucite prema gore na UKLJUČENO. Nikada ga nemojte prisiljavati izravno s TRIP na ON.

P4: Jesu li pomoćni uređaji kompatibilni?

A4: Da—alarmni kontakti, pomoćni kontakti, skretni/podnaponski okidači i električni pogoni mogu se dodati bez rastavljanja.

P5: Je li DAM1 prikladan za zamjenu starijih prekidača?

A5: Apsolutno. Njegov kompaktni otisak omogućuje izravnu zamjenu starih MCCB-a u većini ploča—štedi vrijeme i troškove nadogradnje.
