Prekidač zaostalu struju Direktna tvornička cijena

CDADAosnovana je 2004. godine, iako naši počeci sežu u osamdesete godine prošlog stoljeća. Oslanjajući se na desetljeća specijalizirane stručnosti, razvili smo se u zrelog i profesionalnog proizvođača i dobavljača prekidača zaostalih struja. Pozivamo vas da postanete naš partner kako biste imali koristi od pouzdanih usluga tehničke podrške i cijena izravno iz tvornice.

Što je zaštitna strujna sklopka (RCCB)?

RCCB je specijalizirani električni sigurnosni uređaj dizajniran za odspajanje strujnog kruga kad god otkrije neravnotežu struje između živog (faznog) i neutralnog vodiča. Ova neravnoteža, poznata kao preostala struja ili struja curenja, ukazuje na to da električna energija teče nenamjernim putem—potencijalno kroz ljudsko tijelo ili oštećenu izolaciju.

Za razliku od anMCBiliMCCB, RCCB ne pruža zaštitu od preopterećenja ili kratkog spoja sam (osim ako se ne kombinira s njima u RCBO). Njegova jedina svrha je sigurnost života i sprječavanje požara. Djeluje na temelju Kirchhoffovog trenutnog zakona, gdje zbroj struja koje ulaze u spoj mora biti jednak zbroju struja koje ga napuštaju. Ako se "ulazna" i "izlazna" struja razlikuju za više od osjetljivosti uređaja (npr. 30 mA), RCCB se aktivira.

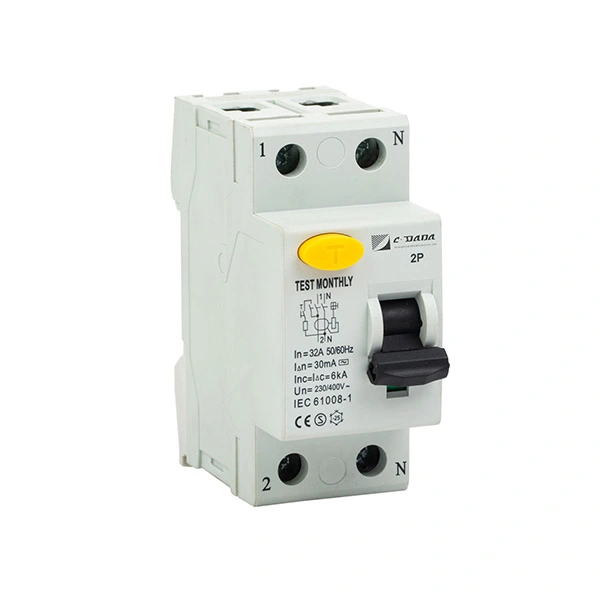

Vrste i klasifikacije

Naš proizvodni portfelj pokriva širok raspon tipova RCCB koji odgovaraju različitim električnim okruženjima, od jednofaznih domova do složenih trofaznih industrijskih mreža.

Osnovne funkcije i inteligentna zaštita

Srce našeg RCCB-a je strujni transformator nulte sekvence (Toroid). Ova komponenta kontinuirano nadzire magnetsko polje koje stvara protok struje.

Detekcija curenja: U normalnim uvjetima, magnetska polja žive i neutralne struje međusobno se poništavaju. Ako dođe do curenja u zemlju (npr. osoba dotakne žicu pod naponom), ravnoteža je prekinuta.

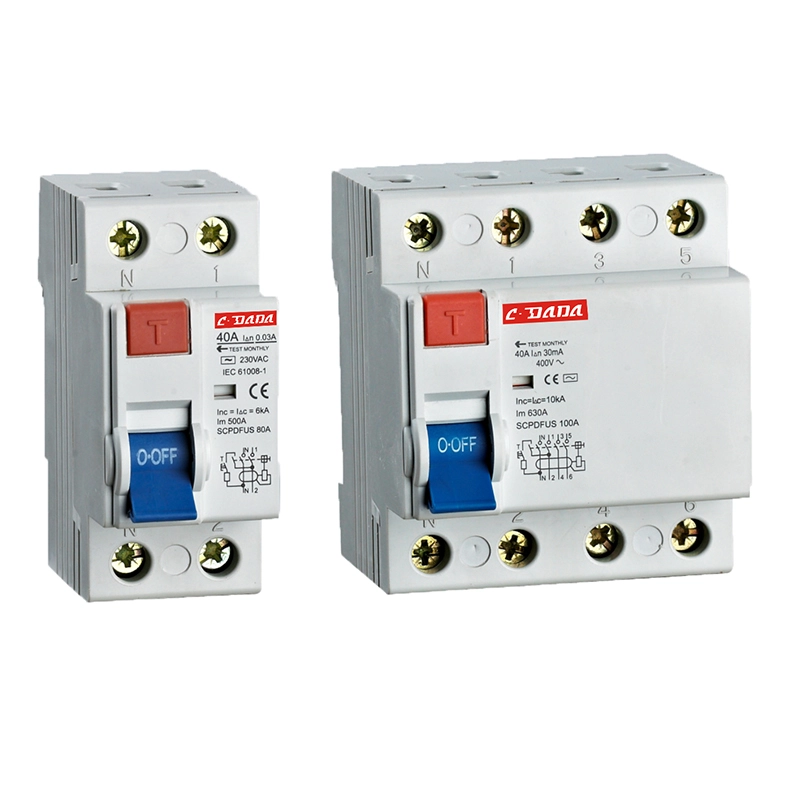

Brzi prekid veze: Transformator detektira ovaj "preostali" tok i inducira napon u svom sekundarnom namotu. Ovaj signal se pojačava (u elektroničkim tipovima) ili izravno aktivira osjetljivi relej (u elektromagnetskim tipovima), uzrokujući otpuštanje mehaničkog zasuna i otvaranje kontakata.

Ocjene osjetljivosti:

Visoka osjetljivost (10mA - 30mA): Za zaštitu od izravnog kontakta (sigurnost ljudi). Obavezno za kupaonice, utičnice i vanjske krugove.

Srednja osjetljivost (100mA - 300mA): Za zaštitu od neizravnog kontakta i sprječavanje požara. Koristi se u glavnim razdjelnim pločama za zaštitu kabela od grešaka u izolaciji.

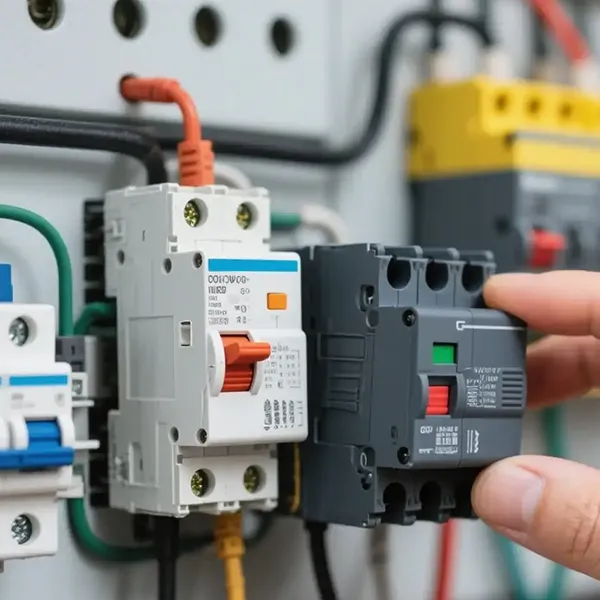

Primarne primjene i slučajevi korištenja

Stambena sigurnost: Obavezna ugradnja u kupaonicama, kuhinjama i vanjskim utičnicama kako bi se spriječili smrtonosni udari od uređaja poput sušila za kosu ili električnih alata.

Industrijski strojevi: Zaštita rukovatelja od strujnog udara pri rukovanju opremom u metalnom kućištu ili prijenosnim alatima.

Zdravstvene ustanove: Osiguravanje sigurnosti pacijenata u bolnicama gdje čak i manje struje curenja mogu biti fatalne (koristeći tip B ili specijalizirane medicinske IT sustave).

Obnovljiva energija: Zaštita istosmjerne i izmjenične strane solarnih fotonaponskih sustava i stanica za punjenje električnih vozila od kvarova na zemlji.

Precizna proizvodnja: od sirovine do gotovog proizvoda

Naš proizvodni proces simfonija je precizne magnetike i strojarstva.

1. Glavne sirovine:

Jezgra transformatora nulte sekvence: Izrađen od visokopropusnog Permalloya (legura nikla i željeza) ili Nanokristalnih traka. Ovaj materijal je ključan za otkrivanje malih struja curenja bez zasićenja.

Okidački relej/solenoid: Visoko osjetljiv polarizirani relej koji pretvara električni signal iz transformatora u mehanički pokret.

Kućište: Vatrootporni polikarbonat (PC) ili najlon (PA66), dizajniran da bude neprovodljiv i otporan na udarce.

Kontakti: Srebro-kadmij-oksid (AgCdO) ili srebro-nikal (AgNi) za pouzdano prebacivanje i mali otpor.

2. Tijek rada proizvodnje i obrade:

Namotaj toroida: Precizna transformatorska jezgra namotana je s tisućama zavoja ultra fine bakrene žice. To se mora učiniti vrlo pažljivo kako bi se izbjegao kratki spoj zavoja.

Enkapsulacija jezgre: Magnetska jezgra inkapsulirana je u epoksidnu smolu kako bi se zaštitila od vibracija i vlage, osiguravajući dugotrajnu stabilnost.

Skupština: Toroid se postavlja oko staze vodiča (ili vodiči prolaze kroz njega). Okidač je povezan s glavnim kontaktnim zasunom.

Kalibracija (postavka osjetljivosti): Ovo je najkritičniji korak. Koristimo precizne izvore struje za ubrizgavanje struje curenja (npr. 30 mA). Okidač se mehanički podešava dok se ne aktivira točno na pragu.

Rigorozna kontrola kvalitete i standardi testiranja

Pridržavamo se standarda IEC/EN 62423 i IEC/EN 61008. Naš režim testiranja osmišljen je kako bi osigurao da uređaj radi samo kada treba i uvijek kada mora.

Standardni ispitni predmeti i kriteriji tvorničke inspekcije:

Naša proizvodna moć: linija, oprema i tim

Naše postrojenje je opremljeno za rukovanje delikatnom prirodom komponenti magnetskih senzora.

Proizvodna linija: Koristimo automatizirane toroidalne strojeve za namatanje koji osiguravaju dosljedan broj okretaja i napetost, što je ključno za točno očitavanje struje.

Napredna oprema:

Precizni kalibratori struje curenja: Instrumenti visoke točnosti koji mogu generirati struje curenja s rezolucijom od 0,1 mA za fino podešavanje postavki okidanja.

Komore za magnetsku zaštitu: Koristi se tijekom sastavljanja kako bi se spriječilo ometanje vanjskih magnetskih polja s osjetljivim procesom kalibracije.

Automatski ispitni stolovi: 100% jedinica podvrgnuto je funkcionalnom testu prije pakiranja.

Stručni tim:

Magnetski inženjeri: Stručnjaci za projektiranje geometrije transformatora nulte sekvence kako bi se povećala osjetljivost.

Tehničari za kalibraciju: Visoko obučeno osoblje koje ručno provjerava pragove okidanja osjetljivih modela.

Osiguranje kvalitete: Posvećeno analizi načina kvara i osiguravanju pouzdanosti mehanizma za isključivanje.

Odaberite naše zaštitne prekidače na zaostalu struju. Ne proizvodimo samo prekidače; mi stvaramo duševni mir koji proizlazi iz spoznaje da vam vaš krug čuva leđa.
