Dobavljač prekidača strujnog kruga za OEM/ODM

Trebate li visokokvalitetne i izdržljive zaštitne prekidače?CDADAnudi sveobuhvatna rješenja za prilagodbu OEM-a. Kao pouzdan proizvođač s vlastitom tvornicom, dajemo 3-godišnje jamstvo na naše proizvode.

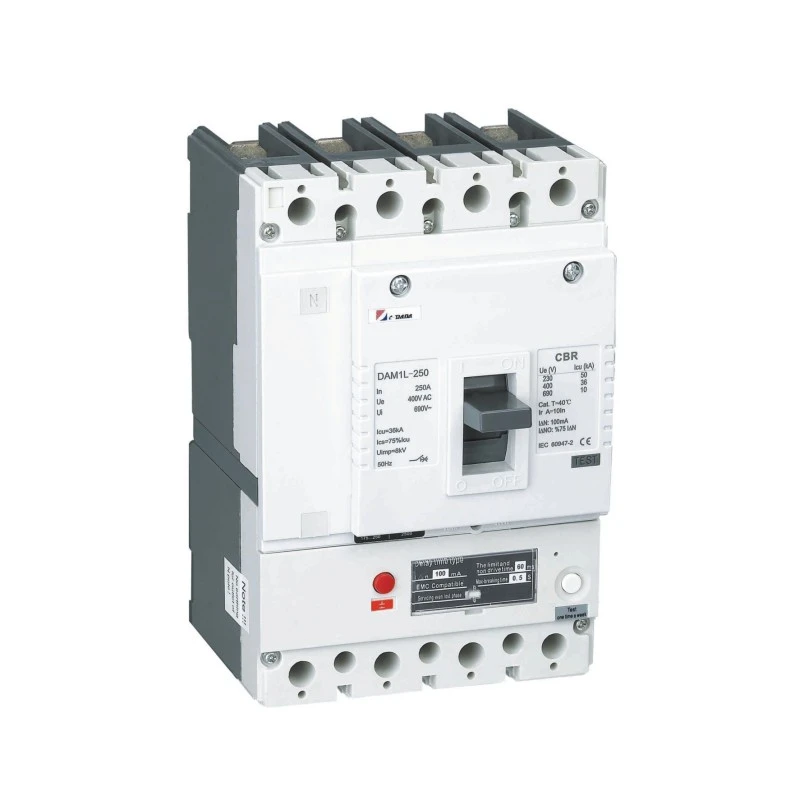

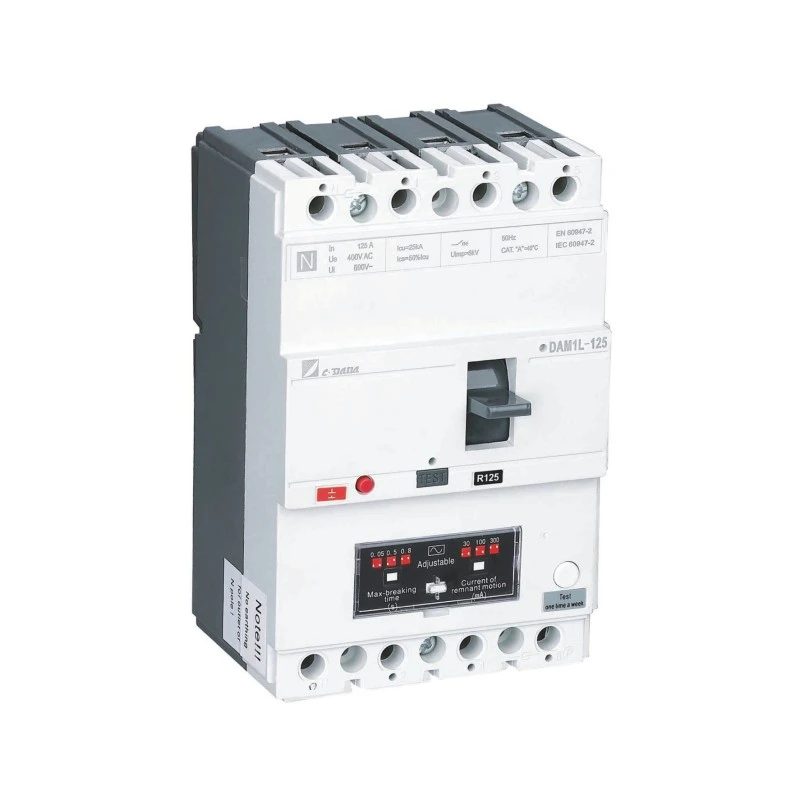

Što je zaštitni prekidač strujnog kruga (CBR)?

AnZaštitni prekidač strujnog kruga (CBR), također poznat kaoPrekidač strujnog udara uzemljenja s integriranom prekostrujnom zaštitom (CBR) prema IEC 60947-2 Dodatak B, je sofisticirani niskonaponski zaštitni uređaj koji kombinirazaštita od zaostale struje (od uzemljenja). szaštita od preopterećenja i kratkog spoja u jednoj jedinici oblikovanog kućišta. Rad na nazivnim naponima do415 V AC (50/60 Hz) s trenutnim ocjenama od16A do 800A, CBR-ovi služe kao sveobuhvatni zaštitni uređaji za industrijske, komercijalne i kritične infrastrukturne aplikacije.

Za razliku od samostalnogZaštitni prekidači na zaostalu struju (RCCB)koji pružaju samo zaštitu od curenja uzemljenja, CBR-ovi integriraju:

Toplinsko-magnetska ili elektronska prekostrujna zaštita (L-S-I krivulje)

Detekcija zaostale struje (10mA do 1000mA osjetljivost)

Prekidna sposobnost kratkog spoja do 85kA

Ova integracija eliminira potrebu za odvojenim kombinacijama MCB/RCCB, smanjujući prostor za ugradnju i poboljšavajući pouzdanost koordinacije.

Kategorije proizvoda i konfiguracije

Klasifikacija	Tip	Trenutni raspon	Ključne karakteristike
Vrsta rezidualne struje	Vrsta AC	16A – 800A	Otkriva samo sinusoidalne izmjenične zaostale struje, primjene opće namjene
Vrsta rezidualne struje	Tip A	16A – 800A	Detektuje AC + pulsirajući DC (ispravljeni AC), moderna elektronička opterećenja
Osjetljivost (IΔn)	Visoka osjetljivost	10mA – 30mA	Zaštita osoblja, medicinske lokacije, mokri prostori
	Srednja osjetljivost	100mA – 300mA	Zaštita od požara, opća industrijska
	Niska osjetljivost	500mA – 1000mA	Prevencija požara u instalacijama s visokim propuštanjem, selektivna zaštita
Vremenska odgoda	Trenutačno	Sve ocjene	Opće namjene, <40 ms pri 5×IΔn
Vremenska odgoda	Selektivno (S-tip)	100mA – 1000mA	Odgođeno okidanje (130-500 ms pri 1×IΔn), uzvodna diskriminacija
Konfiguracija stupova	4-polni	16A – 800A	Trofazna + neutralna, podesiva neutralna zaštita (50-100%)
Montaža	Popravljeno	16A – 800A	Direktan priključak na sabirnicu, isplativ

Stupnjevi prekidne moći:

Standard (N): 25kA – 36kA (Distribucijske mreže)

Visoko (S): 50kA – 70kA (industrijska mreža)

Ultravisoka (H): 85kA (energetska infrastruktura)

Osnovne funkcije i mogućnosti zaštite

Integrirane zaštitne funkcije

Funkcija	Princip detekcije	Tehnički parametri
Zaštita od preopterećenja (L)	Bimetalno toplinsko širenje ili elektronički RMS senzor	0,8 – 1,0 × U podešavanju, inverzna vremenska krivulja, ±10% točnost
Odgoda kratkog spoja (S)	Elektronsko mjerenje vremena ili magnetsko kašnjenje	2-10 × In, kašnjenje od 0,1 s – 0,5 s, selektivna koordinacija
Trenutačno putovanje (I)	Magnetski solenoid ili elektronički trenutni	5-20 × In, rad <20 ms, ograničenje struje
Propuštanje uzemljenja (G/Δ)	Strujni transformator ravnoteže jezgre (CBCT)	10mA – 1000mA IΔn, ±10% točnost osjetljivosti
Gzemni spoj (GF)	Senzor struje zbroja vektora	20-100% In, kašnjenje od 0,1 s-1,0 s, metoda ravnoteže jezgre
Samonadzor	Provjera integriteta unutarnjeg kruga	Kontinuirano praćenje CBCT i okidačkog svitka, izlaz alarma greške

Tehnologija otkrivanja preostale struje

TheStrujni transformator ravnoteže jezgre (CBCT) iliToroidni transformator čini srce zaštite od curenja uzemljenja:

Normalan rad: Svi vodiči pod naponom (faza + nula) prolaze kroz toroidalnu jezgru. Uravnotežene struje generiraju suprotna magnetska polja koja se poništavaju na nulti neto tok—nema inducirane sekundarne struje.

Stanje kvara: Kada struja curenja teče prema zemlji (kroz kvar izolacije ili ljudski kontakt), neravnoteža struje stvara preostali magnetski tok u toroidalnoj jezgri. Ovaj tok inducira napon u sekundarnom namotu, aktivirajući osjetljivi relej ili elektronički okidački krug.

Karakteristike okidanja prema IEC 61008/61009:

1 × IΔn: Put ≤ 300 ms (trenutačno), ≤ 500 ms (selektivni S-tip)

2 × IΔn: Put ≤ 150 ms (trenutačno), ≤ 200 ms (S-tip)

5 × IΔn: Put ≤ 40 ms (trenutačno), ≤ 150 ms (S-tip)

Aplikacijska okruženja i slučajevi korištenja

Sektor industrije	Specifična primjena	Tipične specifikacije
Podatkovni centri	Glavna distribucija, UPS premosnica, zaštita sabirnice	250A-500A, Tip A, 300mA S-tip selektivni, 70kA Icu, omogućena komunikacija
Zdravstvene ustanove	Bolnička glavna distribucija, medicinski IT sustavi, operacijske dvorane	100A-400A, tip A, 10mA/30mA visoka osjetljivost, nadzor izolacije
Proizvodni pogoni	Centri za upravljanje motorima, oprema za zavarivanje, pogoni s promjenjivom brzinom	160A-500A, tip B (za VFD), 300mA, 50kA Icu, elektronički okidač
Poslovne zgrade	Distribucija visokih zgrada, trgovački centri, zračne luke	125A-400A, Tip A, 100mA/300mA, 36kA Icu
Nafta i plin / pomorstvo	Offshore platforme, bušilice, brodski energetski sustavi	250A-500A, tip A, 500mA, tropski (T2), otporan na koroziju

Proizvodni proces i tijek proizvodnje

Precizan slijed proizvodnje

IQC sirovina → Proizvodnja toroidalnog transformatora → Izrada lijevanog kućišta → Sklop kontaktnog sustava → Integracija elektroničke okidačke jedinice → Kalibracija modula zaostalih struja → Primarni sklop → Sveobuhvatno testiranje → Završni QC → Pakiranje

Kritične faze proizvodnje

Pozornica	Pojedinosti procesa	Točke kontrole kvalitete
Namotaj toroidalnog transformatora	Nanokristalna ili feritna jezgra visoke permeabilnosti (µr > 10 000), precizno namotavanje primarnog (prolaznog) i sekundarnog (senzornog) namota, vakuumska impregnacija	Provjera krivulje magnetizacije jezgre, sekundarni napon na 1×IΔn ±5%, izolacijski otpor >100 MΩ
CBCT integracija	Montaža toroidalne jezgre oko svih faznih/neutralnih vodiča, zaštita od vanjskih magnetskih polja, spajanje na okidački relej/elektroniku	Test ravnoteže sa 6×In opterećenjem (bez smetnji), otpornost na 3. harmonike
Mehanizam okidanja zaostale struje	Osjetljivi polarizirani relej (5-50 mW okidačke snage) ili elektronički MOSFET okidač, mehaničko spajanje na glavnu okidačku traku	Provjera snage okidanja, vrijeme odziva <20ms, temperaturna stabilnost -25°C do +70°C
Proizvodnja lijevanih kućišta	BMC termoreaktivna plastika (DMC-2) injekcijsko prešanje, otvrdnjavanje na 150-180°C, visoka otpornost na trag >600 V	Tolerancija dimenzija ±0,1 mm, dielektrična čvrstoća >15kV/mm, otporan na plamen UL 94 V-0
Sklop glavnog kontakta	Kontakti od posrebrenog bakra (AgNi 90/10), krakovi obrađeni na CNC-u, lemljenje u atmosferi dušika	Kontaktni otpor <50μΩ, debljina srebra 8-12μm (XRF), tvrdoća HV 100-150
Programiranje elektroničke okidačke jedinice	LSIG+Δ zaštita temeljena na mikroprocesoru, učitavanje firmvera, kalibracija krivulje, postavljanje komunikacijskog protokola	±5% trenutne točnosti, ±10% vremenske točnosti, ZSI (Zone Selective Interlocking) verifikacija
Konačna integracija i kalibracija	Montaža toplinsko-magnetskog ili elektroničkog okidača s modulom zaostale struje, mehaničkom blokadom, mehanizmom ručke	Kombinirana prekostrujna + provjera okidanja uzemljenja, dielektrična otpornost 3kV/1min

Primarne sirovine i specifikacije komponenti

komponenta	Specifikacija materijala	Standardi dobavljača	Ključna svojstva
Toroidalna jezgra (CBCT)	Nanokristalna legura (Finemet) ili Mn-Zn ferit (PC40)	IEC 60404-8, JIS C 2531	Visoka propusnost µr > 10 000, niska koercitivnost <2A/m, gustoća toka zasićenja >1,2T
Žica senzorske zavojnice	Emajlirana bakrena žica (0,05-0,1 mm), klasa F 155°C	IEC 60317	Probojni napon >1kV, fleksibilnost >10× promjer, lemljivost 390°C
Isključujući relej	Polarizirani relej za zatvaranje, osjetljivost 5-50mW	IEC 61810	Vrijeme odziva <10ms, otpor zavojnice 1-5kΩ, mehanički vijek >10⁶ operacija
Oblikovano kućište kućišta	BMC (Bulk Moulding Compound) DMC-2, ojačan staklenim vlaknima	IEC 60664-1, UL 94 V-0	Indeks praćenja >600V, otpornost na toplinu 180°C, čvrstoća na udar >8 kJ/m²
Glavni kontakti	Elektrolitski bakar (Cu-ETP) + presvlaka posrebrenim niklom (AgNi 90/10)	ASTM B152	Vodljivost ≥100% IACS, otpornost na lučnu eroziju, svojstva protiv zavarivanja
Bimetalni elementi	Inconel/pasivirani čelični kompozit (ASTM TM2)	ASTM B388	Stopa ugiba 0,15-0,25 mm/°C, dugotrajna stabilnost ±3%, otpornost na puzanje
Elektroničke komponente	Industrijski PCB-ovi, Hall-effect senzori, ARM Cortex-M4 procesori	IEC 60721-3-3, IEC 61000	Radna temperatura -25°C do +70°C, EMC razina otpornosti 4, SIL 2 sposobnost
Terminali	T2 bakar (C11000) s pokositrom (8-12μm)	ASTM B187/B16	Gustoća struje 1,2-1,5 A/mm², otpornost na zakretni moment 5-15 Nm, otpornost na koroziju
Radni mehanizam	Opružni čelik (SWOSC-V) ili nehrđajući čelik (301)	JIS G 3560	Otpornost na zamor >20 000 ciklusa, vlačna čvrstoća 1800-2000MPa, opuštanje <5%

Usklađenost sa standardima i protokoli testiranja

Međunarodni okvir standarda

Standard	Opseg	Primjenjive ocjene
IEC 60947-2 Dodatak B	Prekidači s ugrađenom zaštitom od preostale struje (CBR)	Industrijski CBRs >80A, sveobuhvatna zaštita
EN 60947-2	Europska usklađena verzija IEC 60947-2	CE oznaka, usklađenost s EU tržištem
GB/T 14048.2	Ekvivalent kineskom nacionalnom standardu	CCC certifikat, kinesko tržište

Obavezna ispitivanja tipa (IEC 60947-2 + Dodatak B)

Kategorija ispita	Specifični test	Kriteriji prihvaćanja
Izvedba rezidualne struje	Vrijeme okidanja pri 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (trenutačno); S-tip: ≤500ms, ≤200ms, ≤150ms
	Bez okidanja pri 0,5×IΔn	Nema putovanja za 2x nominalno vrijeme kašnjenja
	Otpornost na udarnu struju (8/20μs, 3kA)	Bez smetnje, tip A: impuls od 250 A, tip F: 1000 A, tip B: 3000 A
Prekostrujna zaštita	Porast temperature pri nazivnom In	Terminali ≤80K, kućište ≤40K
	Prekid kratkog spoja (Icu/Ics)	3 operacije, uspješan prekid, oporavak dielektrika
	Provjera krivulje puta (L-S-I)	±10% točnost struje, ±20% točnost vremena
Dielektrična svojstva	Otpornost na strujnu frekvenciju (2,5 kV-3,5 kV/1 min)	Nema kvara, nema bljeska
Dielektrična svojstva	Otpornost na impuls (8kV 1,2/50μs)	Nema ometajućeg pražnjenja
Mehanički i ekološki	Mehanička izdržljivost (10.000-20.000 ciklusa)	<5% pomaka parametra, nema greške
Mehanički i ekološki	EMC otpornost (serija IEC 61000-4)	Nema neugodnog okidanja zbog izračenih/dirigiranih smetnji

Tvornička kontrola kvalitete i standardi inspekcije

Ulazni materijal QC (IQC)

Materijal	Inspekcijski predmeti	Plan uzorkovanja	Oprema
Toroidalne jezgre	Magnetska permeabilnost, tok zasićenja, gubici u jezgri	Po seriji, ispitivanje B-H krivulje	B-H analizator, analizator impedancije
Osjetna žica	Promjer, debljina izolacije, probojni napon	AQL 0,65	Mikrometar, dielektrični tester
BMC plastična smjesa	Sadržaj stakla, viskoznost, karakteristike otvrdnjavanja, indeks praćenja	Po seriji, COA + testiranje	Reometar, DSC analizator, uređaji za ispitivanje praćenja
Rješenje posrebrenja	Koncentracija metala, pH, nečistoće	Dnevno praćenje	Atomski apsorpcijski spektrometar
Elektroničke komponente	Testiranje funkcije, provjera parametara, verzija firmvera	100% AOI, 5% funkcionalan	LCR mjerač, osciloskop, skeniranje granica

Kontrola kvalitete unutar procesa (IPQC)

Stanica	Kontrolni parametri	Frekvencija	metoda
Namotaj toroidnog transformatora	Omjer zavoja, induktivitet, izolacijski otpor	Svaka jedinica	LCR mjerač, ispitivač izolacije
CBCT sklop	Ispitivanje ravnoteže s nazivnim opterećenjem, otpornost na harmonike	Svakih 100 jedinica	Test primarnog ubrizgavanja, generator harmonika
Kalibracija zaostale struje	Prag okidanja na IΔn, vrijeme odziva, bez okidanja na 0,5×IΔn	Svaka jedinica	Automatski RCD tester (0,5-1000mA programabilan)
Sklop glavnog kontakta	Kontaktni razmak, pritisak, poravnanje, otpor	Svakih 100 jedinica	Mjerač sile, mikro-ommetar
Konačna integracija	Kombinirana prekostrujna + provjera okidanja uzemljenja	Svaka jedinica	Integrirani ispitni uređaj (primarno ubrizgavanje + simulacija curenja)

Konačna kontrola kvalitete (FQC) i izlazna kontrola kvalitete (OQC)

Ispitni predmet	Standard	Veličina uzorka
Vrijeme isključenja zaostale struje	1×IΔn, 2×IΔn, 5×IΔn prema IEC 61008/61009	100%
Test bez okidanja na 0,5×IΔn	2× nazivno vrijeme odgode	100%
Prekostrujna krivulja okidanja	1,05×In, 1,25×In, 5×In, 10×In	100%
Dielektrični otporni napon	2,5 kV AC/1 min	100%
Otpor izolacije	>100MΩ @ 500V DC	100%
Kontaktni otpor	<50μΩ po polu	100%
Provjera označavanja zakretnog momenta	Zatezanje terminala prema specifikaciji	100%
Vizualni i dimenzionalni pregled	Nula nedostataka na kritičnim dimenzijama	100%
Označavanje trajnosti	Brisanje otapalom, ispitivanje abrazije	AQL 1.0
Cjelovitost pakiranja	Ispitivanje padom, vibracije (ISTA 3A)	Po lotu

Proizvodna infrastruktura i proizvodne mogućnosti

Napredna proizvodna oprema

Kategorija opreme	Specifikacija stroja	Funkcija	Kapacitet
Toroidalni strojevi za namotavanje	Automatizirano toroidno namotavanje s kontrolom napetosti	CBCT primarni/sekundarni namot, precizno nanošenje slojeva	5.000 transformatora/dan
Peć za žarenje jezgri	Vakuumsko žarenje u atmosferi dušika	Toplinska obrada nanokristalne jezgre, smanjenje naprezanja	2000 jezgri po seriji
Injekcijsko prešanje	BMC termoreaktivna preša od 300 tona	CBR kućište, lučni žlijeb, terminalni blokovi	3000 slučajeva dnevno
CNC obrada	5-osni vertikalni obradni centar	Precizna kontaktna obrada, složene geometrije	8.000 setova kontakata mjesečno
Površinska obrada	Automatizirana linija za posrebrenje	Kontaktna oplata 8-12μm, ujednačenost debljine ±1μm	4.000 kg/dan
Skupština	Radničke zborne ćelije	Sastavljanje mehanizma, CBCT integracija, kalibracija	1.500 jedinica/dan po liniji
Oprema za testiranje	Integrirani CBR ispitni uređaj	Kombinirana provjera prekostrujne + zaostale struje	300 jedinica/sat
	EMC ispitna komora (3m/10m, Teseq)	Ispitivanje otpornosti/emisije elektroničkih jedinica	50 jedinica/dan

Kapacitet proizvodnje i rokovi isporuke

Kategorija proizvoda	Mjesečni kapacitet	Standardno vrijeme isporuke	Mogućnost hitne narudžbe
CBR 4P (16A-125A)	10 000 jedinica	4-5 tjedana	3 dana (komponente na zalihama)
CBR Industrijski (160A-400A)	8.000 jedinica	4-5 tjedana	5 dana
CBR Heavy Industrial (630A-800A)	3000 jedinica	4-5 tjedana	7 dana
Prilagođene konfiguracije (posebni IΔn, krivulje)	Osnova projekta	5-6 tjedana	2 tjedna

Struktura inženjerskog i tehničkog tima

Odjel	Osoblje	Stručnost	Odgovornosti
Inženjering za istraživanje i razvoj	5 inženjera	Tehnologija diferencijalne struje, dizajn magnetskog senzora, ugrađeni sustavi, energetska elektronika	Novi CBR razvoj, inovacija tipa B/F/B+, portfelj patenata (40+ patenata)
Procesno inženjerstvo	18 inženjera	Proizvodnja torusnih transformatora, BMC kalupljenje, precizna montaža, ekonomična proizvodnja	Optimizacija proizvodnje, SOP dokumentacija, poboljšanje prinosa (>99,5%)
Testiranje i provjera valjanosti	15 inženjera	Ispitivanje jakom strujom, simulacija zaostale struje, EMC, ispitivanje okoliša	Koordinacija ispitivanja tipa (IEC 60947-2 Dodatak B, IEC 61008/61009), analiza kvarova
Inženjerstvo primjene	10 inženjera	Selektivna koordinacija, sheme zaštite od curenja uzemljenja, EV/obnovljive aplikacije	Tehnička podrška korisnicima, studije diskriminacije, puštanje u rad stranice
Osiguranje kvalitete	30 tehničara	ISO 9001, ISO 14001, statističko upravljanje procesima, mjeriteljski laboratorij	Revizija dobavljača, revizija procesa, korektivne mjere, upravljanje kalibracijom

Certifikati i dokumentacija o sukladnosti

Certifikacija	Tijelo izdavanje	Opseg	Valjanost
ISO 9001:2015	ZHONGDA HUAYUAN	Sustav upravljanja kvalitetom	Godišnji nadzor
IEC 60947-2 Aneks B Tipsko ispitivanje	Intertek	CBR industrijska izvedba	Po seriji proizvoda
Oznaka CE	Prijavljeno tijelo	Pristup tržištu EU	Ovisno o dizajnu
CCC (Kina)	CQC	Kineska obavezna certifikacija	Rok valjanosti 5 godina
CB shema	IECEE	Međunarodna potvrda	Po seriji proizvoda

Zašto se naša CBR proizvodnja izdvaja

Naš proizvodni pogon predstavlja40 godina specijalizacije u tehnologiji zaostale struje i zaštite od curenja uzemljenja, isporučujući CBR-ove koji premašuju globalne standarde kroz:

Ekspertiza toroidalnog transformatora: Vlastita proizvodnja nanokristalnih jezgri, precizna automatizacija namatanja i sveobuhvatno CBCT testiranje koje osigurava <±5% točnosti osjetljivosti

Vertikalna integracija: Od obrade materijala jezgre do konačnog sastavljanja, potpuna kontrola nad kritičnim komponentama (toroidalni transformatori, elektroničke okidačke jedinice, lijevana kućišta)

Napredna infrastruktura za testiranje: 3 milijuna USD+ uloženo u integrirane CBR ispitne sustave koji mogu istovremeno provjeriti prekostrujnu i zaostalu struju, ispitivanje osjetljivosti na istosmjernu struju tipa B i usklađenost s EMC-om

Globalna strategija certifikacije: Usklađenost s više standarda omogućuje nesmetan ulazak na tržište u više od 100 zemalja bez suvišnog testiranja

Za tehničke specifikacije, studije selektivne koordinacije, smjernice za primjenu tipa B ili planiranje tvorničke revizije, naš inženjerski tim pruža izravne konzultacije kako bi osigurali da vaša arhitektura zaštite od curenja uzemljenja ispunjava zahtjeve za sigurnost osoblja i ciljeve kontinuiteta rada.

CDADA je Zaštitni prekidač strujnog kruga protiv uzemljenja proizvođač i dobavljač u Kini. Naša tvornica opslužuje različite industrije kao što su energetski sustavi, automatizacija zgrada i industrijska proizvodnja, nudeći fleksibilna OEM/ODM rješenja.
