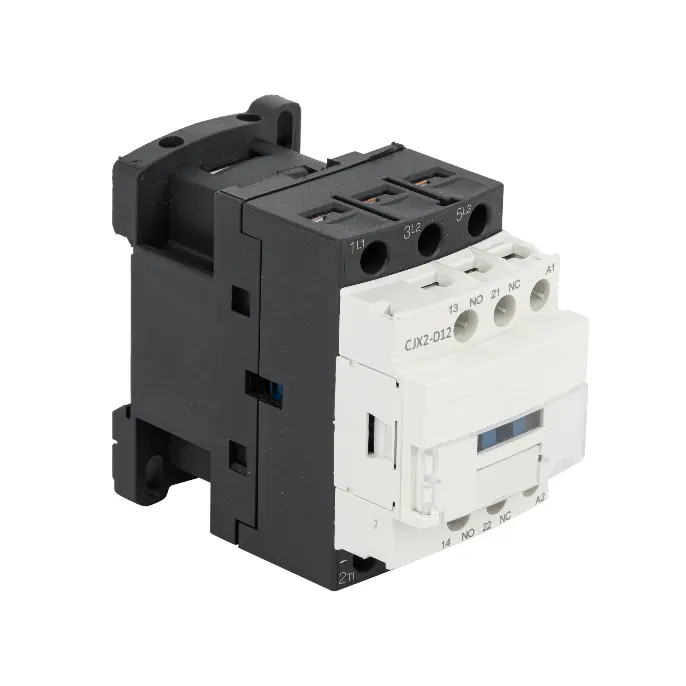

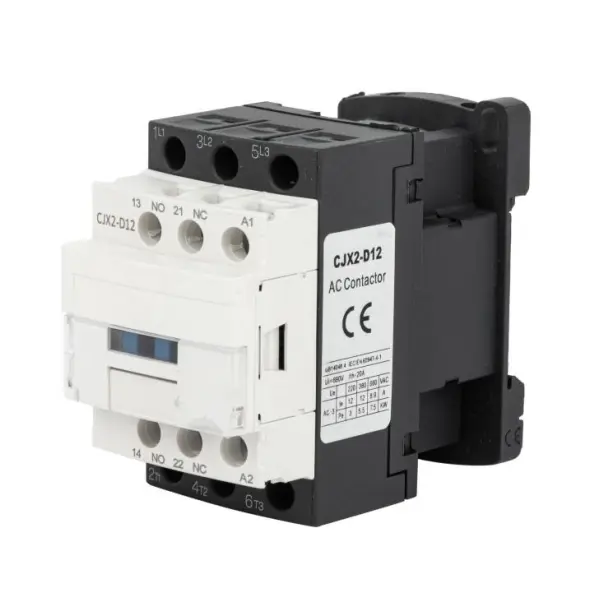

D Kontaktor
Model:LC1-D Series
Shanghai DADA Electric je pouzdan proizvođač i imamo vlastite robne marke, CDADA. Naš D kontaktor (LC1-D serija) ima certifikat IEC 60947-4-1, 3P/4P, do 620A, AC-3/AC-4. Široke opcije napona zavojnice. Preporučujemo ovaj proizvod za kontrolu motora i industrijsku automatizaciju, kontaktirajte nas za ponudu.
Inženjerska pouzdana kontrola motora i prebacivanje snage s kontaktorom CDADA LC1-D serije D, AC kontaktorom visokih performansi koje je dizajnirao Shanghai DADA Electric CO.,LTD kako bi zadovoljio standarde IEC/EN 60947-4-1. Napravljena za industrijske, komercijalne i infrastrukturne primjene, serija LC1-D podržava 3-polne ili 4-polne konfiguracije s nazivnom strujom od 9A do 95A (do 620A u varijantama za teške uvjete rada) i upravlja 3-faznim kaveznim motorima do 45kW (na 380–415V, AC-3 rad).
Opremljen standardnim 1NO+1NC pomoćnim kontaktima, neprimjetno se integrira s toplinskim relejima od preopterećenja za potpunu zaštitu motora. S AC ili DC opcijama zavojnice (24V–600V), AC-3 i AC-4 kategorijama korištenja i robusnim dizajnom ocijenjenim za izolaciju od 690V, CDADA D kontaktor pruža pouzdanu izvedbu u čestim start-stop ciklusima, transportnim sustavima, pumpama, kompresorima i HVAC jedinicama—čak i u zahtjevnim okruženjima do 40°C temperature okoline i 2000m nadmorske visine.
Ključne specifikacije
Serija: D Kontaktor
Marka: CDADA | Proizvođač: Shanghai DADA Electric CO.,LTD
Norma: IEC/EN 60947-4-1
Certifikacija: CE
Polovi: 3P ili 4P (po izboru)
Nazivna radna struja (AC-3): 9A – 95A (do 620A u proširenom rasponu)
Kontrola snage motora (AC-3):
380/415V: 4kW – 45kW
660/690V: do 45kW
Kategorije uporabe: AC-3 (motori s kaveznim kavezom), AC-4 (priključivanje i inčiranje)
Nazivni izolacijski napon: 690 V AC
Temperatura okoline: –5°C do +40°C
Nadmorska visina: ≤ 2000m
Montaža: Vertikalna ravnina ±5°, Kategorija montaže III
Pomoćni kontakti: 1NO + 1NC (standard na svim modelima)
Opcije zavojnice:
Zavojnice izmjenične struje: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
DC zavojnice: 24V, 36V, 48V, 110V, 220V
Tehnički list
|
Predmeti |
Model |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
Pol |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Pomoćni kontakt |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Nazivna konvencionalna struja grijanja (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
Ocijenjeno operativnim struja (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
Nazivni izolacijski napon (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Snaga kontroliranog 3-fazni kavezni motor (AC-3) |
kW |
220/230V AC 380/415 V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC svitak (V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
DC svitak (V) |
24，36，48，110，220 |
||||||
|
Predmeti |
Model |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
Pol |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Pomoćni krug Cat:AC-15,Ue=4 15V le=0,95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Nazivna konvencionalna struja grijanja (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
Ocijenjeno operativnim struja (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
Nazivni izolacijski napon (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Snaga kontroliranog 3-fazni kavezni motor (AC-3) |
KW |
220/230V AC 380/415 V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC svitak (V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
DC svitak (V) |
24，36，48，110，220 |
||||||
|
Predmeti |
Model |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
Pol |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
Nazivna konvencionalna struja grijanja (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
Ocijenjeno operativnim struja (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
Nazivni izolacijski napon (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
Snaga kontroliranog 3-fazni kavezni motor (AC-3) |
kW |
380/415 V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC svitak (V) |
110，127，220，240，380，415，440，480，500，600 |
||||||||||||
|
Predmeti |
Model |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
Pol |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
Nazivna konvencionalna struja grijanja (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
Ocijenjeno operativnim struja (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
Nazivni izolacijski napon (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
Snaga kontrolirane 3-faze kavezni motor (AC-3) |
kW |
380/415 V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC svitak (V) |
110, 127，220，240，380，415，440，480，500，600 |
||||||||||||

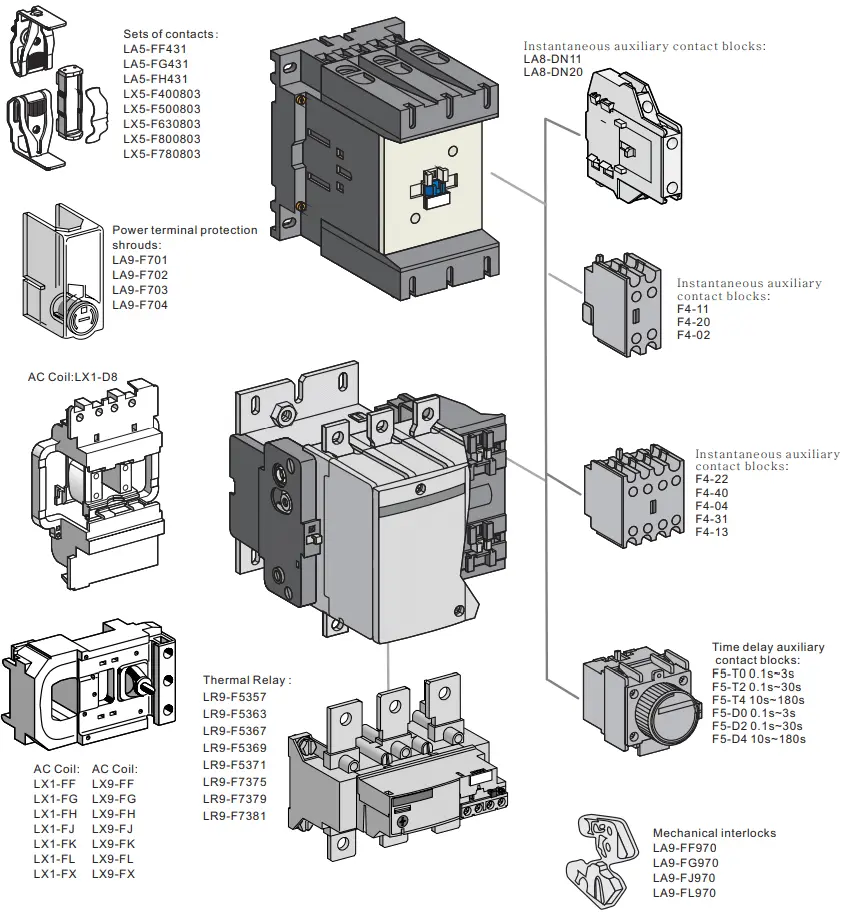

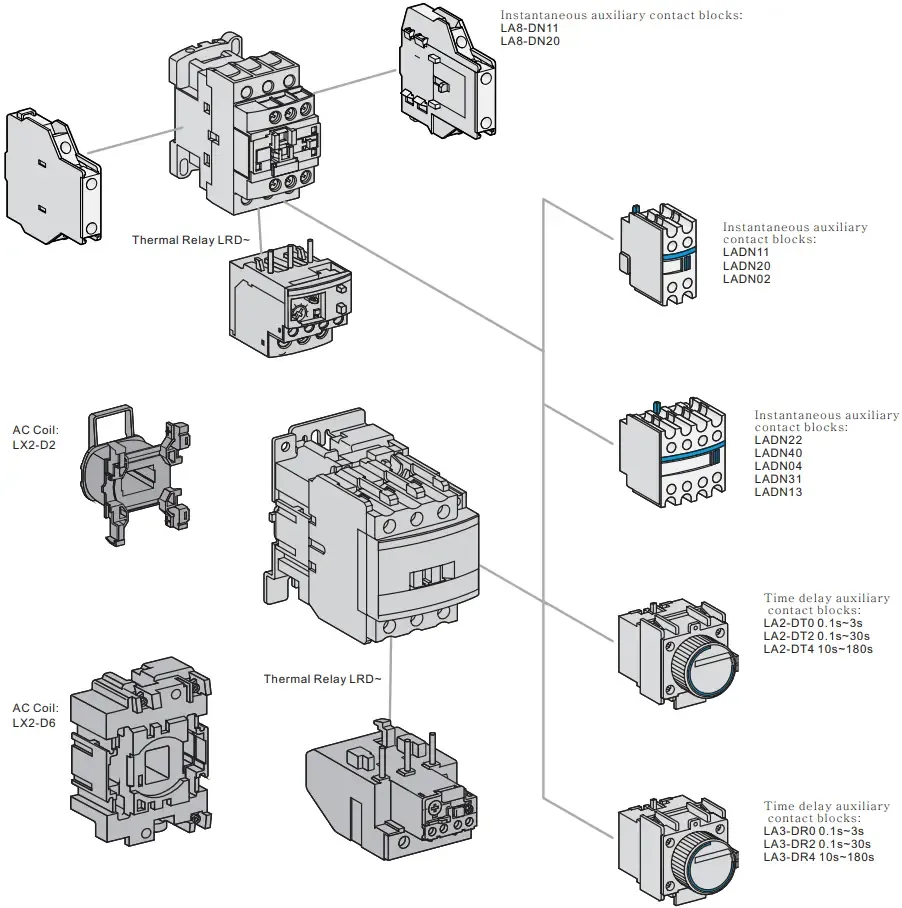

Pribor
Zašto odabrati CDADA D kontaktor?
★ Prava IEC usklađenost
Dizajniran i testiran prema IEC/EN 60947-4-1—osiguravajući globalno prihvaćanje i interoperabilnost.★ Rješenje za potpunu kontrolu motora
Uparite s CDADA toplinskim relejima za preopterećenje za kompletne sklopove pokretača motora—preopterećenje + kratki spoj + izolacija.★ Fleksibilnost širokog napona
Birajte između 13 izmjeničnih i 5 istosmjernih napona zavojnice—idealno za globalne projekte ili ploče s mješovitim naponima.★ Robustan za teške uvjete rada
Podržava rad AC-4 (često kretanje unatrag/priključivanje)—savršeno za dizalice, dizala i pokretne trake.★ Plug-and-Play integracija
Standardni 1NO+1NC pomoćni kontakti omogućuju jednostavno međusobno zaključavanje, signalizaciju ili PLC povratnu informaciju.★ Pouzdanost industrijske razine
Ispitano na visoku električnu izdržljivost, mali kontaktni otpor i stabilno potiskivanje luka—minimizirajući vrijeme prekida rada.★ Naše ključne prednosti su: 1) Potpuni međunarodni certifikati, 2) Jaka OEM/ODM sposobnost, 3) Visoki omjer cijene i učinka, 4) Pouzdan proizvodni kapacitet velikih razmjera, 5) Opsežno iskustvo u izvozu.
★ Naši se proizvodi uspješno izvoze u jugoistočnu Aziju, Bliski istok, Južnu Ameriku, Afriku, Europu i zemlje ZND-a, s jakim fokusom na tržišta Pojasa i puta.
Tipične primjene
Pokretači motora: Pumpe, ventilatori, kompresori, miješalice
HVAC sustavi: kontrola hladnjaka i puhala
Industrijska automatizacija: pokretne trake, strojevi za pakiranje
Upravljanje zgradom: kontrola dizala, rasvjeta
Energija i voda: Pročišćavanje otpadnih voda, sustavi navodnjavanja
Često postavljana pitanja
P1: Što znači "D kontaktor"?
A1: "D" se odnosi na oznaku serije (LC1-D) koja se globalno koristi za ovu modularnu, standardiziranu AC kontaktorsku platformu. To nije tehnička klasifikacija, ali je široko priznata u izgradnji ploča zbog svoje kompatibilnosti s dodacima poput preopterećenih releja i mehaničkih blokada.
P2: Koja je razlika između dužnosti AC-3 i AC-4?
A2:● AC-3: normalno pokretanje/zaustavljanje kaveznih motora (npr. pumpe, ventilatori). Manji stres.
● AC-4: Često uključivanje, pomicanje ili kretanje unatrag (npr. dizalice, dizalice). Veće električno naprezanje → zahtijeva robusnije kontakte. → CDADA LC1-D je ocijenjen za oboje, što ga čini svestranim.
P3: Mogu li koristiti ovaj kontaktor bez releja za preopterećenje?
A3: Ne preporučuje se za opterećenja motora. Kontaktor samo prebacuje napajanje - ne štiti od preopterećenja. Uvijek uparite s toplinskim ili elektroničkim relejem za preopterećenje radi sigurnosti motora.
P4: Jesu li dostupne 4-polne verzije?
A4: Da! Svi LC1-D modeli podržavaju 3P ili 4P konfiguracije—idealno za aplikacije s neutralnim prekidačem ili 4-žilne sustave.
P5: Zašto odabrati CDADA u odnosu na druge D-serije kontaktora?
A5: CDADA nudi:● Prava usklađenost sa standardom IEC 60947-4-1 s izvještajima o ispitivanju
● Širi raspon napona zavojnice (uključujući 415V, 480V, 600V za izvoz)
● Dosljedna kvaliteta s kontaktima od legure srebra i žljebovima za luk
● Cijene prilagođene OEM-u i brza isporuka uzoraka
● Globalni certifikati (CE) i dokumentacija na engleskom jeziku
