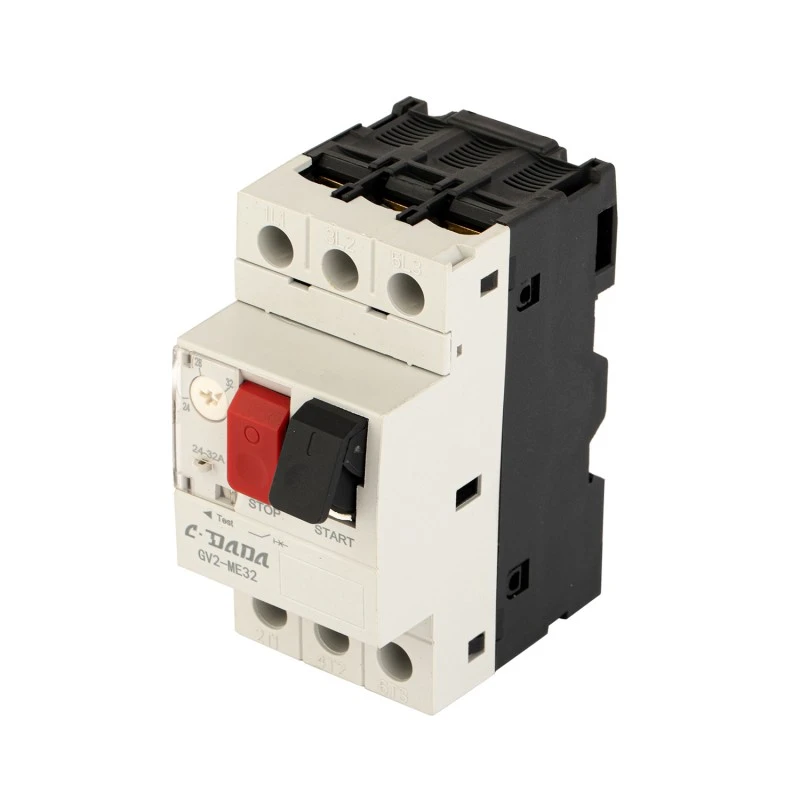

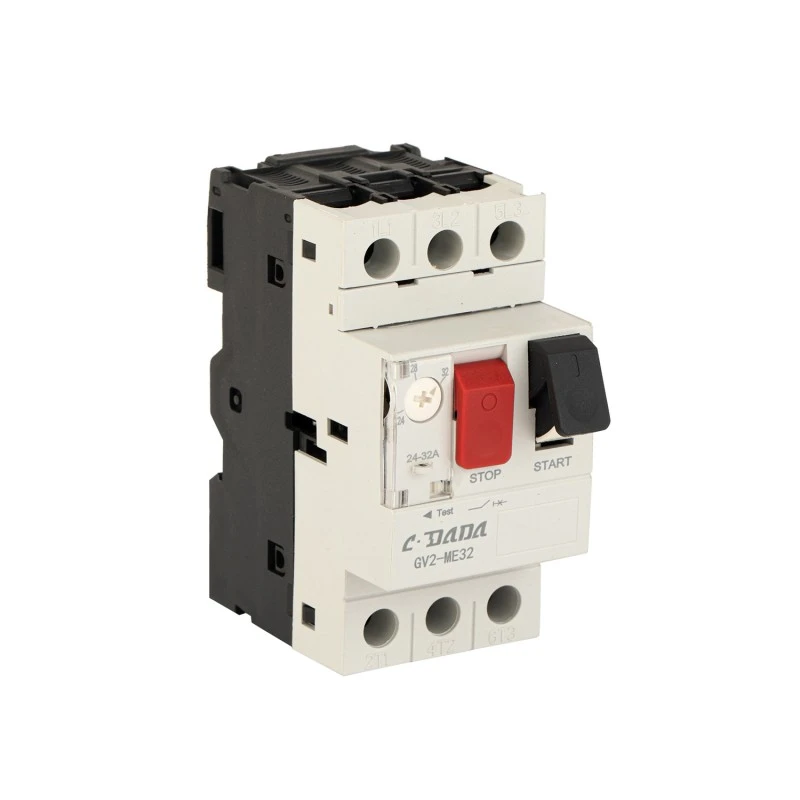

GV2 2P zaštitni prekidač motora

Pojednostavite zaštitu motora s CDADA GV2 2P zaštitnim prekidačem motora (MPCB), visokopreciznim, kompaktnim rješenjem koje je izradio Shanghai DADA Electric CO., LTD. koristeći tehnološku platformu sljedeće generacije i potpuno automatiziranu proizvodnju. Dizajniran za krugove jednofaznih ili dvofaznih motora, GV2 2P integrira funkcije preopterećenja, kratkog spoja, gubitka faze (za 3-fazne primjene kada se koriste u setovima) i izolacije u jednom uređaju montiranom na DIN-šinu.

S podesivim rasponom postavki od 0,1 A do 32 A, toplinskom kompenzacijom za varijacije temperature okoline i nazivnim izolacijskim naponom od 690 V, osigurava pouzdanu zaštitu za male motore u pumpama, ventilatorima, kompresorima, transporterima i HVAC sustavima. Certificiran prema CE standardima, sa 110.000 mehaničkih i električnih operacija, i opremljen opcijskim dodacima kao što su pomoćni kontakti, shunt okidač i podnaponski okidač, CDADA GV2 MPCB pruža industrijske performanse u 2-polnom formatu koji štedi prostor.

Ključne specifikacije

Serija modela: GV2 2P MPCB

Marka: CDADA | Proizvođač: Shanghai DADA Electric CO.,LTD

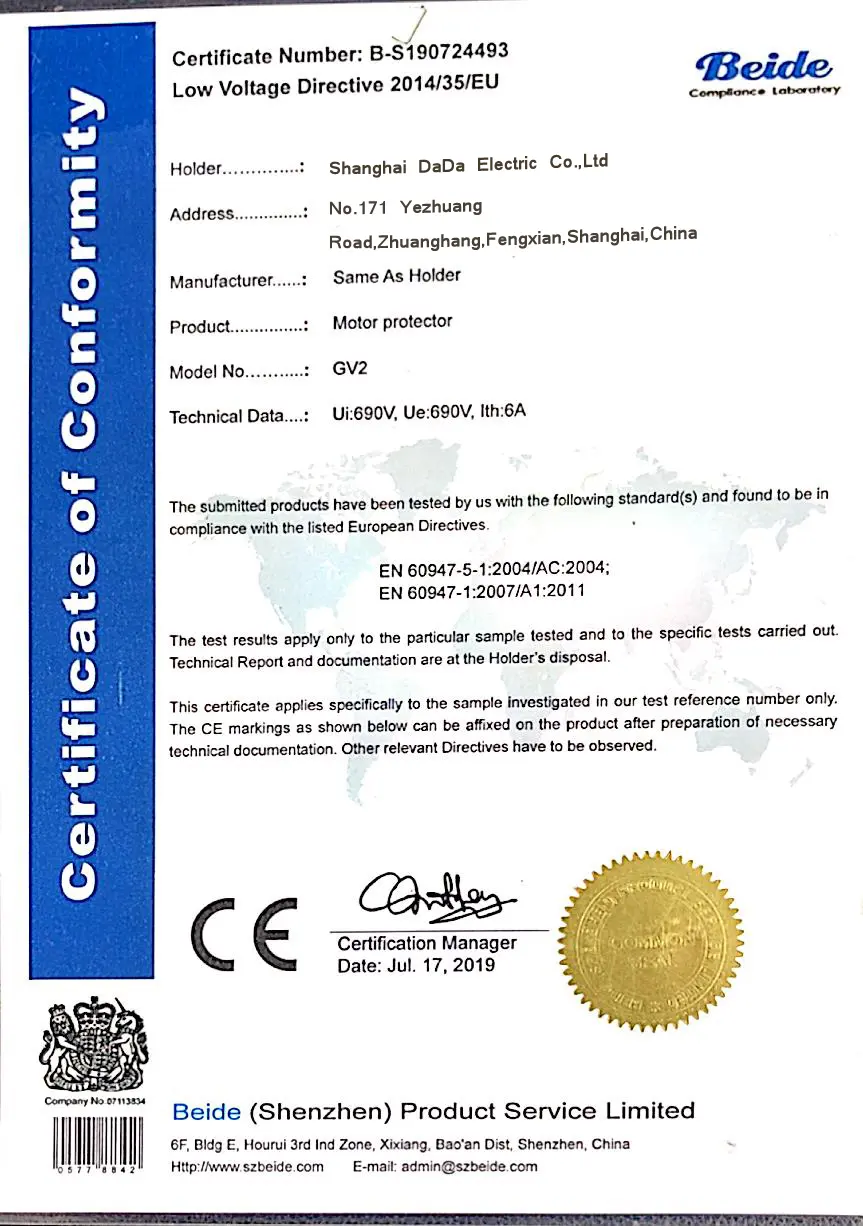

Certifikacija: CE

Polovi: 2P (idealno za jednofazne motore ili kao dio 3-faznog zaštitnog seta)

Postavljanje raspona struje: 0,1 A – 32 A (podesivo putem kotačića)

Ocjena okvira: 32A

Nazivni radni napon: 690V AC

Nazivni izolacijski napon (Ui): 690V

Izdrživi napon (Uimp): 6000V

Radna frekvencija: 50/60Hz

Klasa isključenja: 10A (standardno za motore opće namjene)

Zaštitne funkcije:

★ Toplinska zaštita od preopterećenja

★ Zaštita od kratkog spoja

★ Zaštita od gubitka faze* (*kada se koristi u 3-polnoj konfiguraciji ili koordiniranom skupu)

★  Funkcija izolacije (vidljiv prekid)

★ Ugrađena temperaturna kompenzacija

Mehanički vijek trajanja: 110 000 operacija

Električni životni vijek (AC-3, 400 V): 110 000 operacija

Moment pritezanja: 1,7 N·m

Vrsta rada: Tipkalo za uključivanje/isključivanje s jasnim indikatorom putovanja

Montaža: 35mm DIN tračnica

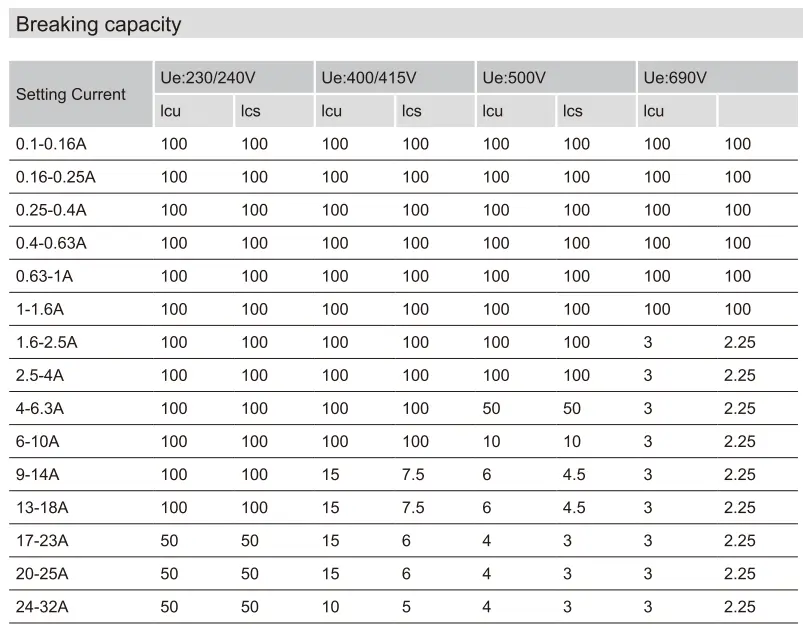

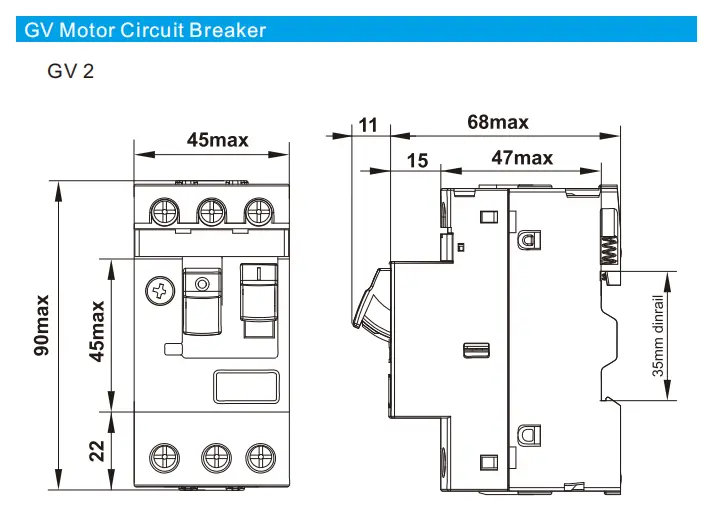

Tehnički list

Zašto odabrati CDADA GV2 2P zaštitni prekidač motora?

★ Sveobuhvatna zaštita motora

Kombinira prekidač + relej toplinskog preopterećenja + izolator—eliminira potrebu za odvojenim komponentama.

★ Preciznost i stabilnost

Mehanizam s kompenzacijom temperature osigurava dosljedno okidanje bez obzira na promjene okoline (npr. vruće radionice ili hladni podrumi).

★ Visoka izdržljivost

110 000 mehaničkih/električnih ciklusa—nadmašujući mnoge konkurente u dugoročnoj pouzdanosti.

★ 2P dizajn koji štedi prostor

Idealno za kompaktne upravljačke ploče, OEM strojeve i projekte rekonstrukcije gdje je površina ploča ograničena.

★ Potpuni dodatni ekosustav

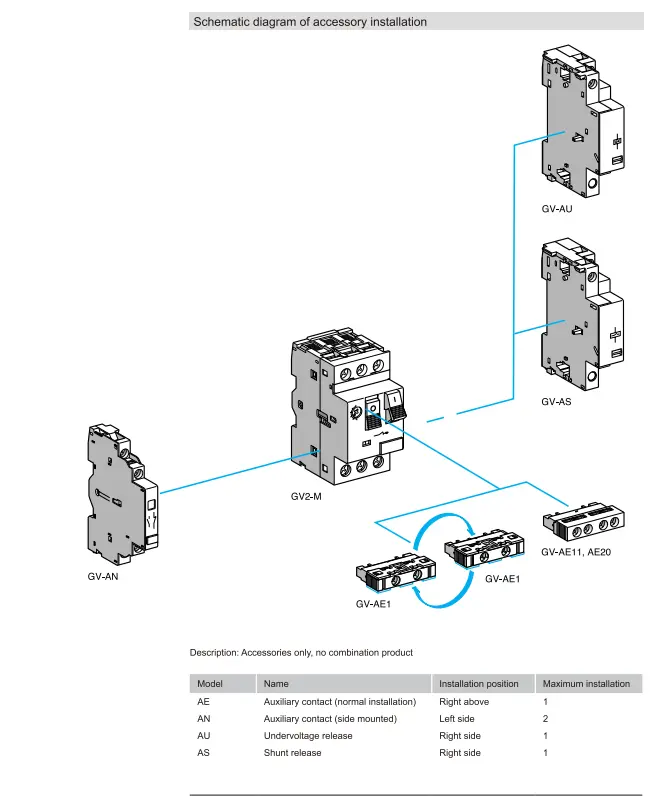

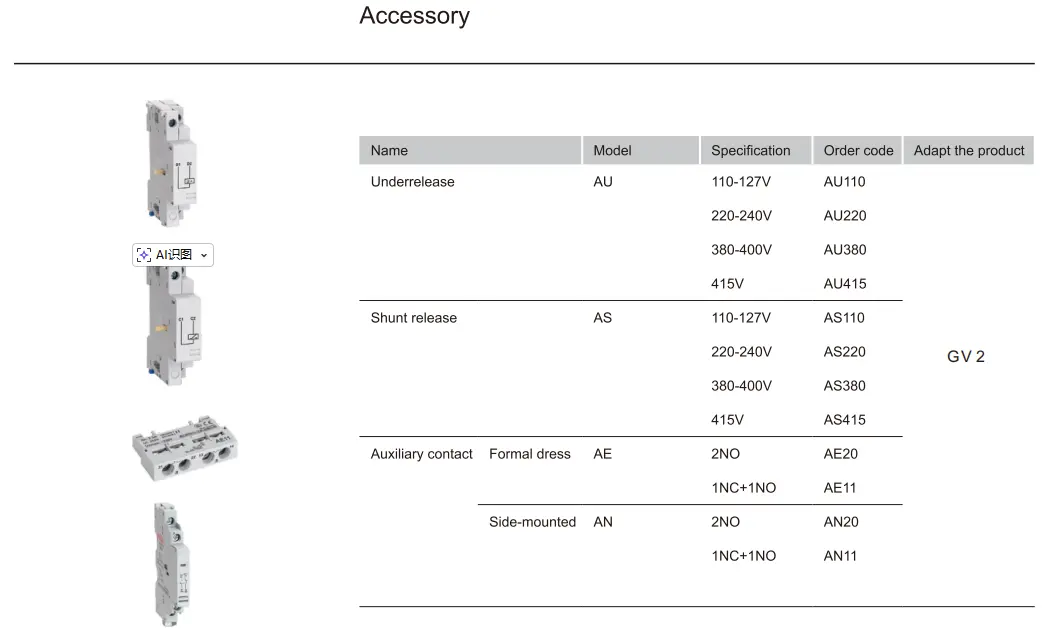

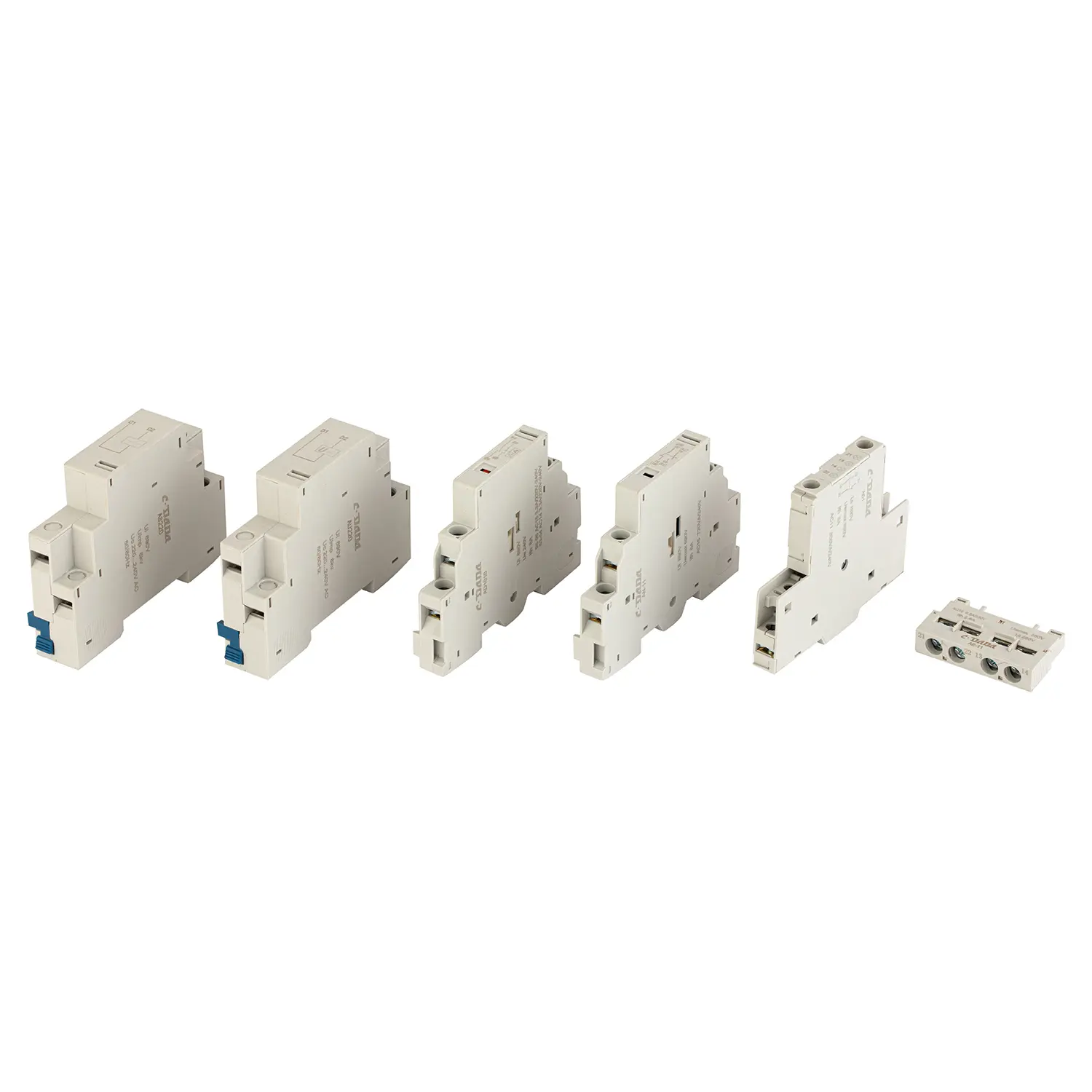

Podržava AE (prednji pomoćni), AN (bočni pomoćni), AU (podnaponski okidač), AS (okidač)—omogućujući daljinsko signaliziranje, automatsko gašenje ili integraciju PLC-a.

★  Globalna usklađenost

CE certificiran s oznakom od 690 V—prikladno za europska, azijska, afrička i latinoamerička tržišta.

★ Dosljednost je osigurana automatiziranom proizvodnom opremom, standardiziranim operativnim postupcima, rigoroznom inspekcijom ulaznog materijala, testiranjem u procesu i konačnim 100% funkcionalnim testiranjem kritičnih parametara.

Tipične primjene

Jednofazni motori: Pumpe, otvarači garažnih vrata, mali kompresori

OEM strojevi: strojevi za pakiranje, oprema za preradu hrane

HVAC sustavi: ventilokonvektori, mali rashladnici vode

Automatizacija zgrade: pomoćni uređaji dizala, ventilacijske kontrole

Projekti retrofita: Zamjena osigurača + toplinskih releja s integriranim MPCB

Često postavljana pitanja

P1: Koja je razlika između MPCB i standardnog prekidača?

A1: Motorni zaštitni prekidač (MPCB) poput GV2 pruža:

● Podesiva toplinska zaštita od preopterećenja (usklađena s motorom FLC)

● Magnetska zaštita od kratkog spoja

● Detekcija gubitka faze (u 3P verzijama)

● Funkcija izolacije

→ Standardni automatski prekidači nude samo zaštitu od kratkog spoja i fiksnu zaštitu od preopterećenja—nisu optimizirani za motor.

P2: Može li 2P GV2 zaštititi 3-fazni motor?

A2: Ne sam. Za 3-fazne motore potrebne su vam tri GV2 jedinice (jedna po fazi) međusobno koordinirane ili koristite 3P MPCB. Međutim, 2P GV2 je savršen za jednofazne motore ili upravljačke krugove.

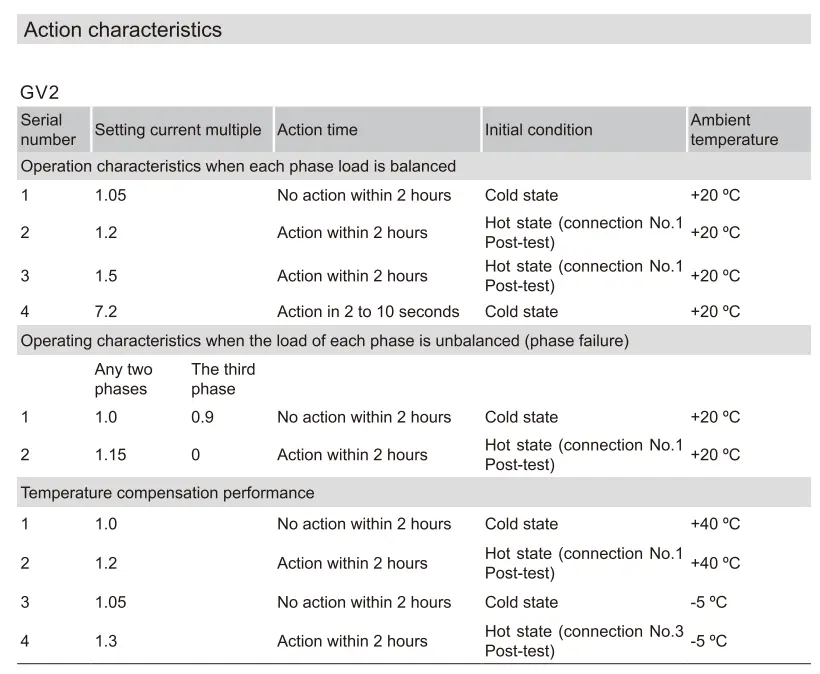

P3: Što znači "Klasa putovanja 10A"?

A3: Definira koliko brzo se prekidač aktivira pod preopterećenjem. Klasa 10A znači da će se isključiti u roku od 10 sekundi pri 7,2× podešenoj struji—idealno za standardne kavezne motore bez velikog startnog momenta.

P4: Kompenzira li stvarno temperaturu?

A4: Da! Bimetalna traka je termički kompenzirana, tako da okidanje ostaje točno bilo da je ugrađeno u skladište od 0°C ili u zatvorenom prostoru od 50°C.

P5: Zašto odabrati CDADA GV2 u odnosu na druge marke?

A5: CDADA nudi:

● Pravi CE certifikat s izvješćima o ispitivanju

● Automatizirana proizvodnja → dosljedna kvaliteta i niska stopa grešaka

● Potpuna kompatibilnost s dodatnom opremom (AE/AN/AU/AS)

● Konkurentne cijene za proizvođače originalne opreme i distributere

● Brza tehnička podrška i dokumentacija na engleskom jeziku
