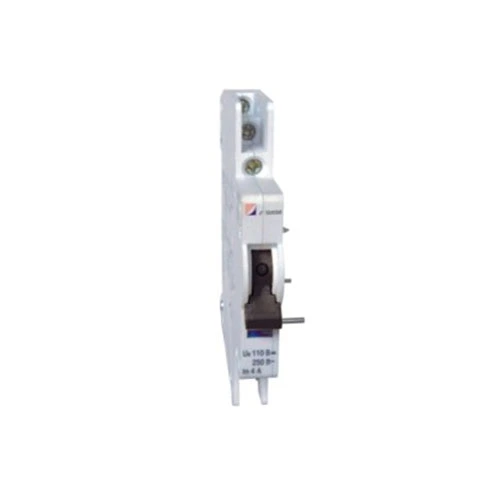

MCB alarm i pomoćni kontakt

CDADA je proizvođač i dobavljač s više od 40 godina iskustva, vidjeli smo previše projekata u kojima operateri panela propuštaju aktivirani prekidač—sve dok ne bude prekasno. Zato smo dizajnirali CDADA MCB alarm i pomoćni kontakt (DAB7-FL): pametno rješenje koje štedi prostor i daje vam dva kritična signala u jednom modulu — položaj prekidača (ON/OFF) i razlog okidanja (preopterećenje/kratki spoj).

Naš savjet: Ako vaš upravljački sustav treba razlikovati ručno isključivanje i okidanje zbog greške, ovo je dodatak koji morate navesti. Standardni pomoćni kontakti sami po sebi ne mogu razlikovati — ali naši mogu.

Dizajn s dvostrukom funkcijom: jedan modul, dva signala

CDADA MCB alarmni i pomoćni kontakt ima dva neovisna prijenosna kontakta s pametnim mehaničkim biračem:

★ Žuti indikator na “A”: Oba kontakta djeluju kao pomoćni kontakti → signalizira MCB ON/OFF stanje

★ Žuti indikator na "AL":

★ Lijevi kontakt = Pomoćni (status ON/OFF)

★ Desni kontakt = Alarm (aktivira se samo kada se MCB aktivira zbog kvara)

★ To znači da možete spojiti:

★ Zeleno svjetlo za prikaz "uključeno"

★ Crveno svjetlo ili PLC ulaz za aktiviranje "alarma greške"

★ Sve iz jednog dodatnog modula na vašem DAB7-63 MCB.

Tehničke specifikacije

Važno: Ovaj se dodatak ne može koristiti samostalno—mora se montirati izravno na DAB7-63 MCB.

Vodič za instalaciju (od naših inženjera na terenu)

★ Slijedite ove korake za siguran i pouzdan rad:

★ ISKLJUČITE krug prije instalacije.

★ Gurnite DAB7-FL modul na lijevu stranu DAB7-63 MCB dok ne klikne.

★ Osigurajte priloženom dvostranom trakom (za otpornost na vibracije).

★ Spojite žice na 4 terminala (2 po grupi kontakata):

★ Koristite lijevi par za pomoćni (status)

★ Koristite desni par za alarm (otkrivanje putovanja)

★ Postavite žuti birač na "AL" ako trebate funkciju alarma greške.

★ Test: Ručno isključite MCB—samo bi kontakt alarma trebao promijeniti stanje tijekom okidanja greške.

★ Stručni savjet: jasno označite svoje žice! Mnogi tehničari brkaju pomoćne i alarmne signale tijekom puštanja u pogon.

Kada biste trebali koristiti ovo umjesto standardnog pomoćnog kontakta?

Tipične primjene:

★ PDU nadzor podatkovnog centra

★ Solarne kombinirane kutije

★ Industrijske upravljačke ploče

★ Sustavi upravljanja zgradom (BMS)

★ Sigurnosni krugovi dizala ili HVAC-a

Često postavljana pitanja

P1: Mogu li ovo koristiti na ne-CDADA MCB?

A1: Ne. DAB7-FL je mehanički i dimenzijski dizajniran samo za CDADA DAB7-63 prekidače. Neće odgovarati Schneider, ABB ili Siemens MCB.

P2: Kako zapravo radi alarmni kontakt?

A2: Unutar MCB-a, mehanizam okidača se drugačije pomiče tijekom okidanja toplinske/magnetske greške u odnosu na ručno isključivanje. DAB7-FL detektira ovu mehaničku razliku i aktivira kontakt alarma samo tijekom stvarnih grešaka.

P3: Trebam li oba kontakta ožičiti?

A3: Ne nužno. Možete koristiti samo pomoćni uređaj, samo alarm ili oboje—ovisno o vašoj upravljačkoj logici. Modul vam daje fleksibilnost.

P4: Je li prikladan za DC solarne aplikacije?

A4: Da! S DC-12 ocjenom od 110 V/0,5 A, idealan je za nadzor solarnih nizova gdje trebate daljinski otkriti kvarove PV polja.

P5: Zašto odabrati CDADA umjesto generičkih marki?

A5: Zato što nudimo:

● Prava diskriminacija grešaka (ne samo otkrivanje položaja)

● Besprijekorna integracija s DAB7 MCB-ima—bez adapterskih ploča

● Tvornički ispitana mehanička spojka – nema zazora ili propuštenih signala

● Jasan vizualni indikator (žuta zastavica) za provjeru na terenu

● Globalni certifikati (CE, CB, RoHS) za projekte bez muke

Završna bilješka CDADA R&D

U modernim električnim sustavima "uključivanje/isključivanje" nije dovoljno - potrebna vam je inteligencija. Naš MCB alarmni i pomoćni kontakt pretvara jednostavan prekidač u dijagnostički čvor, pomažući vam da izgradite pametnije, sigurnije ploče. A budući da ga je izradio isti tim koji dizajnira MCB, dobivate savršenu sinergiju - bez nagađanja." — Tim za razvoj proizvoda CDADA

Spremni za narudžbu? nudimo:

● Skupni popusti za graditelje ploča

● Unaprijed sklopljeni MCB + DAB7-FL jedinice (ušteda rada)

● Besplatni dijagrami ožičenja i primjeri PLC logike
