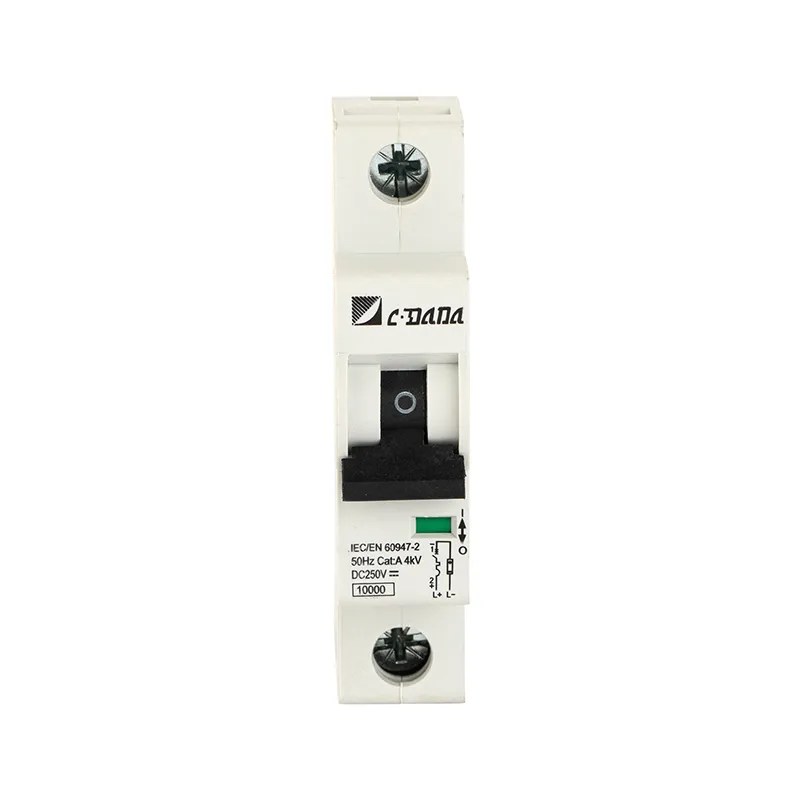

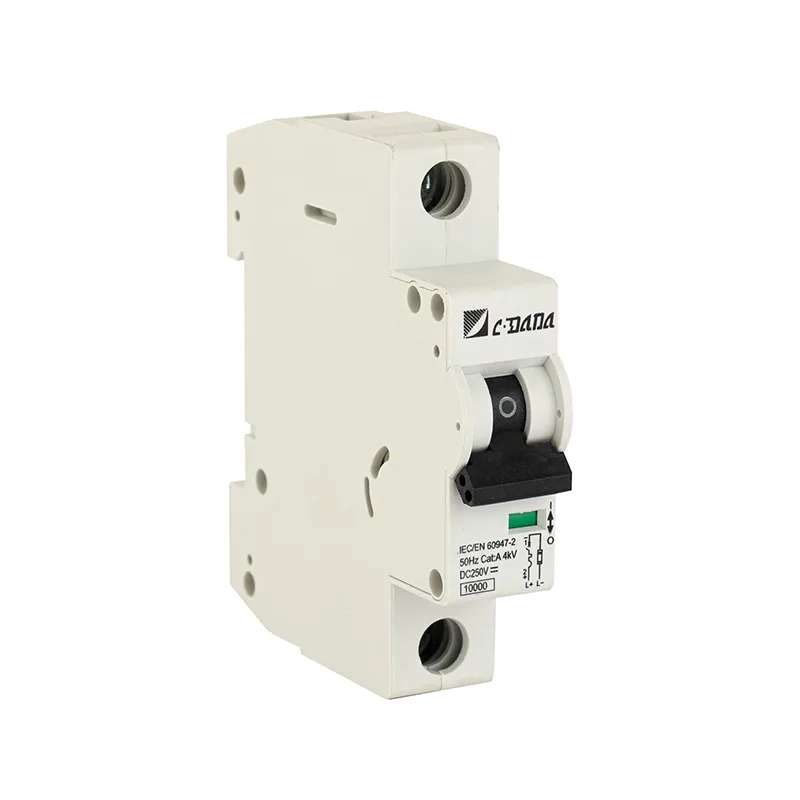

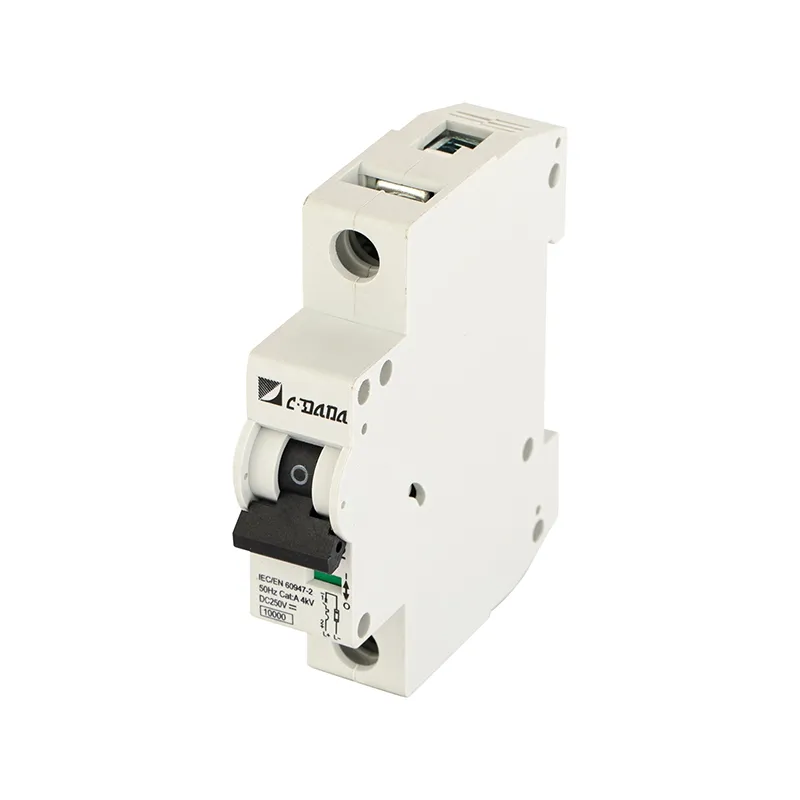

250V DC minijaturni automatski osigurač

Zaštitite svoje istosmjerne strujne krugove s CDADA DAB7-63 250V DC minijaturnim automatskim prekidačem (MCB) – ocijenjenim do 250V DC, projektirao ga je Shanghai DADA Electric CO., LTD, pouzdana tvornica u Kini, za pouzdanu zaštitu od preopterećenja i kratkog spoja u modernim solarnim fotonaponskim (PV), telekomunikacijama, skladištenju baterija i industrijskim DC sustavima.

Za razliku od standardnih izmjeničnih prekidača, DAB7-63 posebno je dizajniran za istosmjerne aplikacije, gdje je gašenje luka izazovnije zbog konstantnog polariteta napona. S visokim prekidnim kapacitetom od 6.000 A pri DC 250 V, brzo prekida struje kvara kako bi spriječio štetu od povratne struje, povratne sprege pretvarača ili kvarova niza—što ga čini bitnom sigurnosnom komponentom u stambenim i komercijalnim solarnim instalacijama.

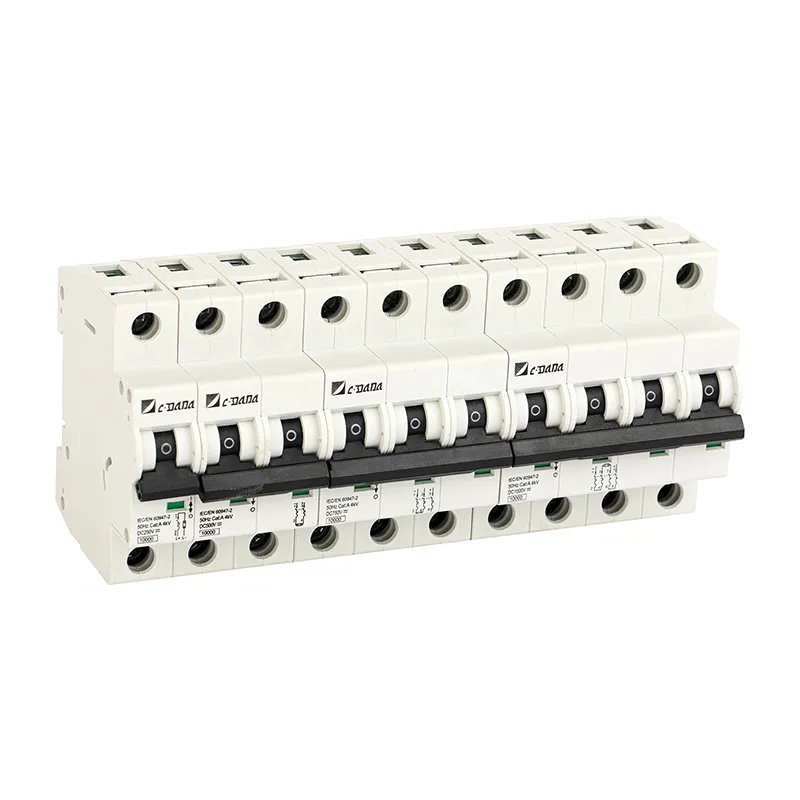

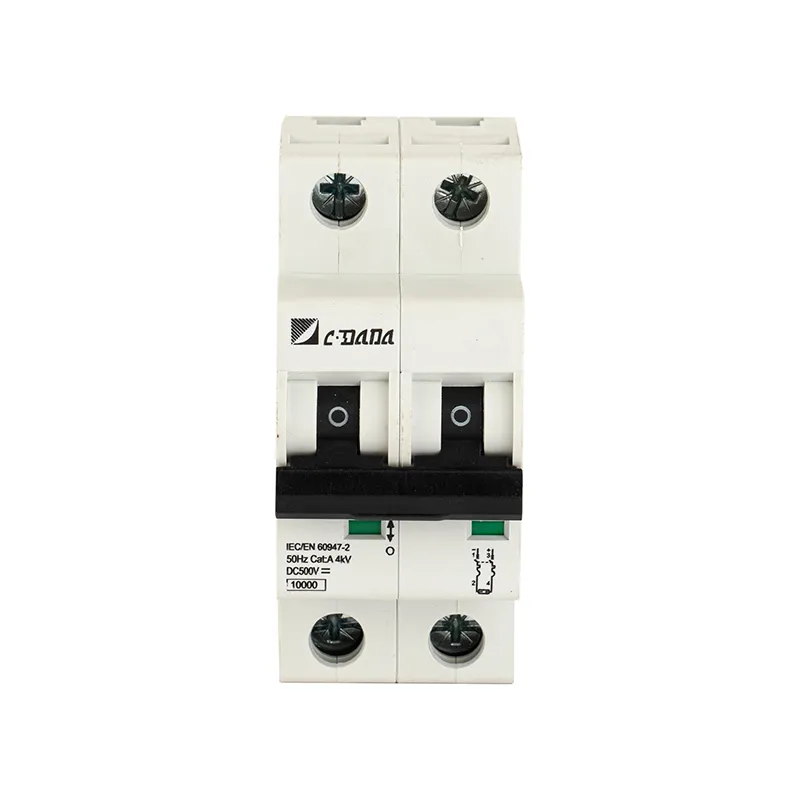

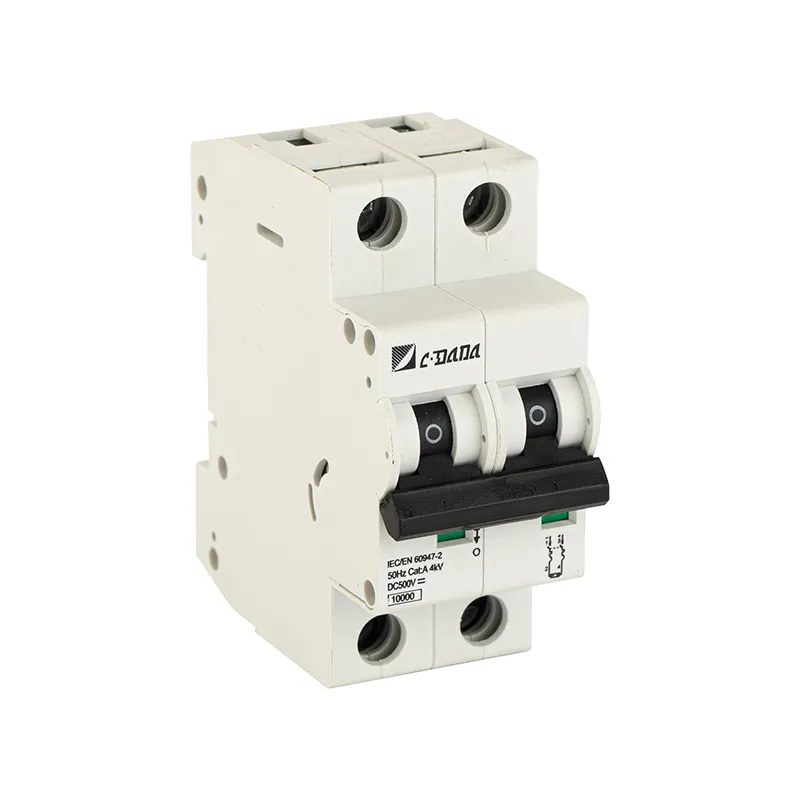

Dostupan u 13 strujnih ocjena (1A–63A) i 1P konfiguraciji za 250V DC, također se skalira na 2P (500V), 3P (750V) i 4P (1000V) za fotonaponske nizove višeg napona. Prekidač ima dvostruke mogućnosti ožičenja (kabel ili sabirnica), jasnu indikaciju položaja kontakta i mehanizam za brzo uključivanje/brzo prekidanje za poboljšano potiskivanje luka. Potpuno usklađen s IEC 60947-2, IEC 60947-8, CCC i EU RoHS, osigurava globalne sigurnosne i ekološke standarde.

Ključne specifikacije

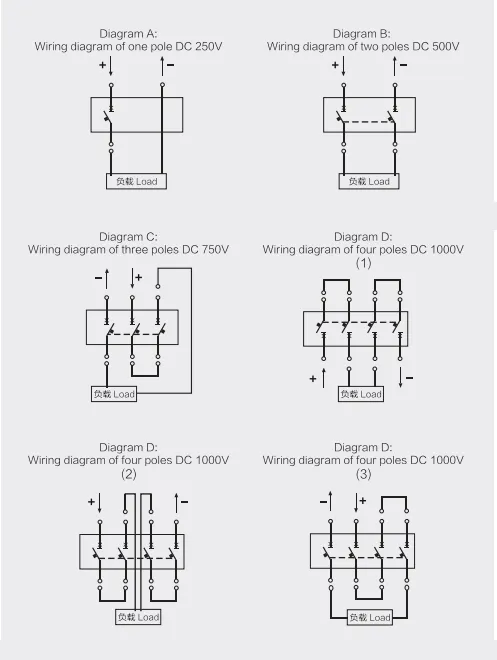

Dijagram ožičenja

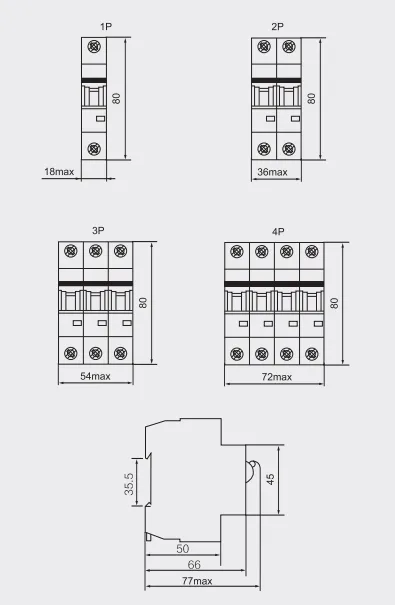

Nacrt minijaturnog istosmjernog prekidača i dimenzije ugradnje

Zašto odabrati CDADA DC MCB 250V?

★ Namjenski izrađen za istosmjerne sustave

Optimizirani dizajn lučnog otvora osigurava siguran prekid istosmjernih struja kvara—za razliku od prenamijenjenih AC prekidača.

★ Spreman za solarnu PV

Kritičan za zaštitu PV modula od povratne struje i povratne informacije o kvaru pretvarača—povećava pouzdanost sustava.

★ Visoka prekidna sposobnost

6kA pri 250V DC ispunjava zahtjeve za većinu stambenih i malih komercijalnih solarnih instalacija.

★ Globalni certifikati

IEC + CCC + RoHS = pouzdana izvedba u Aziji, Europi, Africi i Latinskoj Americi.

★ Dizajn siguran za korisnika

Prozor za jasan položaj kontakta sprječava pogrešan rad; dvostruko ožičenje pojednostavljuje integraciju ploče.

★ Širok radni raspon

Pouzdano radi od –35°C (hladna klima) do +70°C (vrući krovovi ili kućišta).

Zašto odabrati CDADA?

★ Mi smo proizvođači više od 42 godine. Naša tvrtka izgrađena 1983. godine, posljednjih se godina razvijala vrlo brzo. S više od 1000 artikala, dizajnirali smo i izrađivali vlastite strujne prekidače usredotočene na gotove OEM prekidače i brtve. Stvaramo novi koncept za izradu raznolikog muškog prekidača za podršku potrebama kupaca.

★ S više od 42 godine iskustva, imamo internu opremu za dizajn i proizvodnju za brzu i kvalitetnu realizaciju.

★ Imamo vrlo brz tim za povratne informacije. Na upite se odgovara u roku od 1 radnog dana, 3D odgovara u roku od 1 radnog dana.

★ Pakiranje

Većina naših kupaca daje nam specifikacije proizvoda ili pakiranja izravno na svojim dizajnom. Rado ćemo surađivati ​​s vama kako bismo ispunili vaše zahtjeve.

★ Svjetski poznata izložba električne energije Power Gen

Naša izložba pokriva svijet, Dubai, Brazil, Rusiju, Hannover, Egipat, Austriju, Iran, Meksiko i druge profesionalne izložbe energije

Tipične primjene

Solarni fotonaponski sustavi: Zaštita nizova u kombiniranim kutijama

Pohranjivanje energije baterije: DC strana prekostrujne zaštite

Telekomunikacijski ormarići za napajanje: –48V ili +24V DC distribucija

Stanice za punjenje električnih vozila: pomoćni istosmjerni krugovi

Industrijske kontrolne ploče: PLC, senzor i aktuator napajanja istosmjernom strujom

FAQ

P1: Mogu li koristiti AC MCB za krugove DC 250V?

A1: Ne. AC prekidači se oslanjaju na prolaz kroz nulu za gašenje luka—DC nema prolaz kroz nulu, tako da luk postoji, uzrokujući topljenje, požar ili neuspjeh u okidanju. Uvijek koristite MCB s oznakom DC kao što je CDADA DAB7-63.

P2: Je li polaritet važan?

A2: Da! DAB7-63 250V DC minijaturni automatski osigurač ima definirane ulazne (napajanje +/–) i izlazne (L+/L–) priključke. Obrnuti polaritet smanjuje učinkovitost gašenja luka i može poništiti sigurnosnu potvrdu.

P3: Koja je razlika između 1P, 2P i 4P DC automatskih prekidača?

A3:

● 1P: Štiti jedan vodič na 250 V DC (npr. pozitivni vod u uzemljenom PV sustavu)

● 2P: prekida i + i – na 500 V DC (plivajući sustavi)

● 4P: Za 1000 V DC žice (velike komercijalne fotonaponske elektrane)

→ Uvijek uskladite broj polova s ​​naponom sustava i shemom uzemljenja.

P4: Može li se koristiti za često prebacivanje?

A4: Ne—dizajniran je za rijetko ručno rukovanje (npr. održavanje). Za dnevno prebacivanje koristite DC kontaktor ili sklopku opterećenja.

P5: Zašto odabrati CDADA u odnosu na druge marke DC MCB?

A5: CDADA nudi:

● Pravi dizajn DC prekida luka (nije prilagođen AC-u)

● Puni IEC + CCC certifikat

● Jasan vizualni indikator statusa

● Širok raspon struje (1A–63A) za precizno dimenzioniranje

● Konkurentne cijene s tehničkom dokumentacijom na engleskom jeziku
