Što je prekidač zaostale struje?

A Zaštitni prekidač strujnog kruga(RCCB) kritični je električni sigurnosni uređaj dizajniran za zaštitu ljudi i imovine od strujnog udara, opasnosti od požara i struje curenja. U modernim električnim sustavima, gdje su stambena, komercijalna i industrijska opterećenja sve složenija, RCCB igraju ključnu ulogu u osiguravanju sigurne distribucije električne energije. Ovaj članak pruža sveobuhvatan vodič za razumijevanje načina rada RCCB-a, zašto su neophodni, kako odabrati pravi model, uobičajene prakse instalacije, savjete za održavanje i primjene u stvarnom svijetu. Također pomaže čitateljima u rješavanju praktičnih bolnih točaka kao što su neugodno saplitanje, neodgovarajuće veličine i problemi s kompatibilnošću sustava.

Sadržaj

• 1. Uvod u strujni prekidač na zaostalu struju
• 2. Kako radi zaštitni prekidač na rezidualnu struju
• 3. Vrste RCCB i njihove razlike
• 4. Ključne prednosti i zaštitni mehanizmi
• 5. RCCB protiv MCB protiv RCBO
• 6. Kako odabrati pravi RCCB
• 7. Smjernice za instalaciju i najbolji postupci
• 8. Uobičajeni problemi i rješavanje problema
• 9. Održavanje i testiranje
• 10. Primjene u različitim industrijama
• 11. Sigurnosni standardi i sukladnost
• 12. Često postavljana pitanja
• 13. Zaključak

1. Uvod u strujni prekidač na zaostalu struju

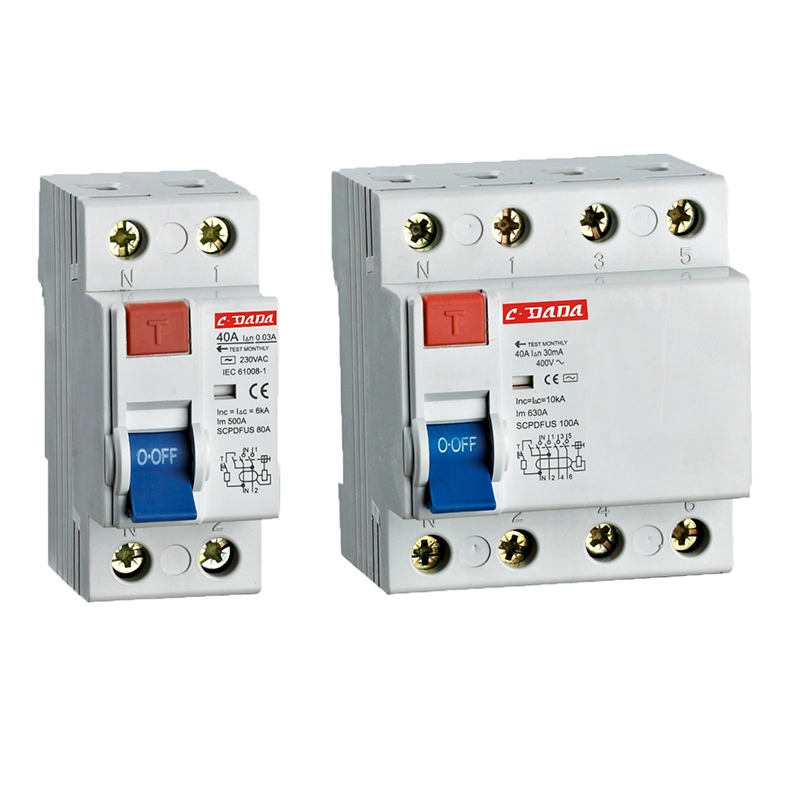

Prekidač strujnog kruga zaostale struje (RCCB) je električni zaštitni uređaj koji isključuje strujni krug kad god otkrije neravnotežu između žive i neutralne struje. Ova neravnoteža obično ukazuje na struju curenja koja teče prema zemlji, što može biti opasno za ljude ili može dovesti do električnih požara.

Za razliku od standardnih zaštitnih uređaja, RCCB ne štite od preopterećenja ili kratkog spoja. Umjesto toga, njihova primarna uloga je osigurati osobnu sigurnost otkrivanjem čak i malih struja curenja—često niskih od 30mA.

2. Kako radi zaštitni prekidač na rezidualnu struju

Načelo rada prekidača na rezidualnu struju temelji se na Kirchhoffovom trenutnom zakonu, koji kaže da struja koja ulazi u strujni krug mora biti jednaka struji koja iz njega izlazi. Ako postoji razlika, to ukazuje na curenje.

Unutar RCCB, strujni transformator kontinuirano nadzire žive i neutralne vodiče. U normalnim uvjetima, magnetska polja se međusobno poništavaju. Međutim, kada dođe do curenja, neravnoteža pokreće mehanizam okidanja.

• Normalni uvjeti: struja pod naponom = Struja neutralnog tijeka
• Stanje kvara: struja pod naponom ≠ Struja neutralnog provodnika
• Radnja prekida: strujni krug se trenutno prekida (milisekunde)

Ova brza reakcija je ono što RCCB-e čini iznimno učinkovitima u sprječavanju strujnih udara.

3. Vrste RCCB i njihove razlike

Različite primjene zahtijevaju različite vrste RCCB. U nastavku je pregled najčešćih vrsta:

4. Ključne prednosti i zaštitni mehanizmi

RCCB osiguravaju višestruke slojeve zaštite što ih čini nezamjenjivim u modernim električnim sustavima:

• Zaštita od strujnog udara:Sprječava fatalne nesreće trenutnim isključivanjem neispravnih strujnih krugova.
• Prevencija požara:Zaustavlja struje curenja koje mogu pregrijati ožičenje.
• Zaštita opreme:Smanjuje štetu uzrokovanu uzemljenjem.
• Visoka osjetljivost:Otkriva curenje već od 10–30 mA.
• Brzo vrijeme odziva:Putovanje unutar milisekundi.

Ove prednosti čine RCCB bitne u stambenoj i industrijskoj električnoj infrastrukturi.

5. RCCB protiv MCB protiv RCBO

Mnogi korisnici brkaju RCCB s MCB i RCBO. Tablica u nastavku pojašnjava razlike:

U mnogim instalacijama, RCCB se koriste uz MCB za postizanje potpune zaštite.

6. Kako odabrati pravi RCCB

Odabir pravog RCCB ključan je za osiguranje sigurnosti i učinkovitosti sustava. Razmotrite sljedeće čimbenike:

• Nazivna struja:Usklađivanje s opterećenjem sustava (npr. 25A, 40A, 63A).
• Razina osjetljivosti:30mA za osobnu zaštitu, 100mA–300mA za zaštitu od požara.
• Broj polova:2-polni za jednofazne, 4-polni za trofazne sustave.
• Izbor vrste:AC, A ili B ovisno o karakteristikama opterećenja.
• Pouzdanost marke:Odaberite certificirane proizvođače s dokazanom sigurnosnom evidencijom.

7. Smjernice za instalaciju i najbolji postupci

Pravilna instalacija ključna je za učinkovitost RCCB. Neispravno ožičenje može dovesti do neželjenog okidanja ili neispravnog okidanja.

• Osigurajte ispravan fazni i neutralni spoj.
• Ugradite RCCB ispred završnih krugova.
• Izbjegavajte miješanje neutralnih žica između krugova.
• Testirajte uređaj nakon instalacije pomoću gumba za testiranje.
• Slijedite lokalne električne propise i standarde.

8. Uobičajeni problemi i rješavanje problema

Čak i visokokvalitetni RCCB mogu imati problema. Evo uobičajenih problema i rješenja:

• Neugodno okidanje:Često uzrokovano curenjem iz više uređaja ili lošom izolacijom.
• Neuspjeh resetiranja:Može ukazivati ​​na trajni uzemljeni spoj.
• Nema putovanja tijekom testa:Uređaj je možda neispravan i zahtijeva zamjenu.
• Pregrijavanje:Uzrokovano labavim spojevima ili uvjetima preopterećenja.

9. Održavanje i testiranje

Redovito održavanje osigurava dugoročnu pouzdanost RCCB:

• Svaki mjesec pritisnite gumb za testiranje kako biste provjerili rad.
• Provjerite spojeve ožičenja jednom godišnje.
• Zamijenite zastarjele uređaje svakih 8-10 godina.
• Pratite znakove promjene boje ili pečenja.

10. Primjene u različitim industrijama

Prekidači zaostale struje naširoko se koriste u raznim sektorima:

• Stambene zgrade:Kuhinje, kupaonice i vanjski krugovi.
• Poslovni objekti:Uredi, trgovački centri i hoteli.
• Industrijska postrojenja:Zaštitne i upravljačke ploče strojeva.
• Zdravstvo:Kritični sustavi i laboratoriji za održavanje života.
• Stanice za punjenje EV:Visokoosjetljiva detekcija curenja.

11. Sigurnosni standardi i sukladnost

RCCB moraju biti u skladu s međunarodnim sigurnosnim standardima kako bi se osigurala pouzdanost i učinkovitost. Ovi standardi definiraju parametre kao što su vrijeme putovanja, osjetljivost na curenje i ispitivanje izdržljivosti.

Sukladnost osigurava dosljedan rad uređaja u uvjetima kvara i ispunjava globalna sigurnosna očekivanja.

12. Često postavljana pitanja

P1: Štiti li RCCB od kratkih spojeva?
Ne, štiti samo od curenja uzemljenja. MCB su potrebni za zaštitu od kratkog spoja.

P2: Zašto se moj RCCB često isključuje?
To može biti zbog neispravnih uređaja, problema s izolacijom ili kumulativnog curenja.

P3: Može li RCCB raditi bez uzemljenja?
Ne preporučuje se. Pravilno uzemljenje osigurava učinkovit rad.

P4: Koliko često treba testirati RCCB?
Najmanje jednom mjesečno pomoću ugrađenog testnog gumba.

P5: Koliki je životni vijek RCCB?
Obično 8–10 godina, ovisno o uvjetima uporabe.

13. Zaključak

Zaštitni prekidač strujnog kruga jedan je od najvažnijih sigurnosnih uređaja u svakom električnom sustavu. Pruža zaštitu koja spašava život detekcijom struje curenja i odspajanjem strujnih krugova unutar milisekundi. Bez obzira koriste li se u domovima, tvornicama ili poslovnim zgradama, RCCB značajno smanjuju rizik od strujnog udara i opasnosti od požara.

Odabir pravog tipa, pravilna instalacija i redovito održavanje osiguravaju dugoročnu sigurnost i stabilnost sustava. Kako potražnja za električnom energijom nastavlja rasti, RCCB ostaju temeljna komponenta modernih sustava distribucije električne energije.

Shanghai DaDa Electric Co., Ltd. je predan pružanju pouzdanih i visokokvalitetnih rješenja za električnu zaštitu koja zadovoljavaju različite industrijske i stambene potrebe. Uz napredne proizvodne mogućnosti i strogu kontrolu kvalitete, osiguravamo sigurnu i učinkovitu električnu izvedbu za globalne kupce.

Za profesionalne konzultacije i upite o proizvodima, slobodno se obratitekontaktirajte nasdanas.
