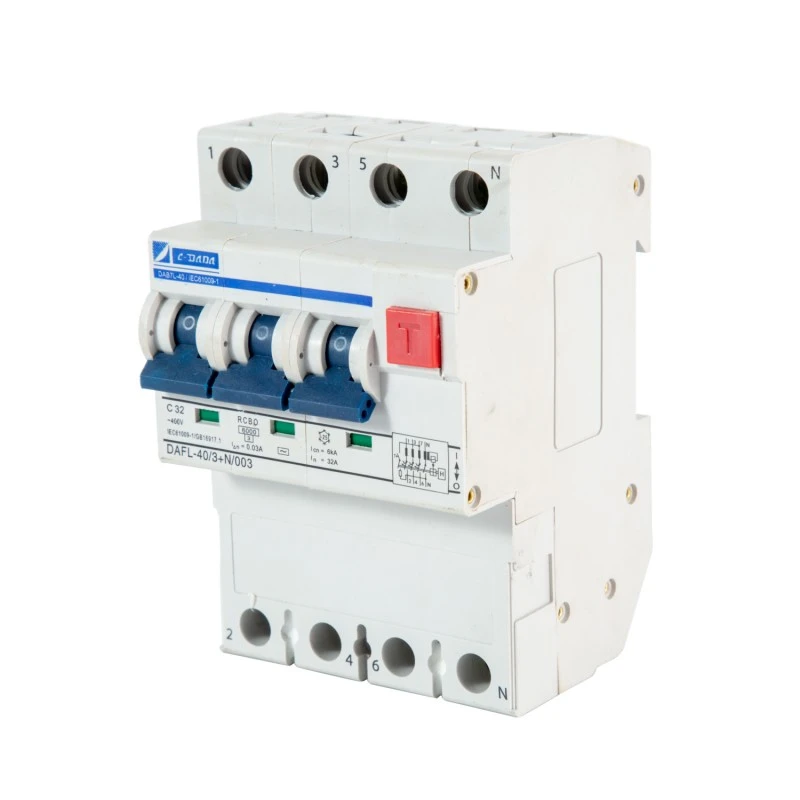

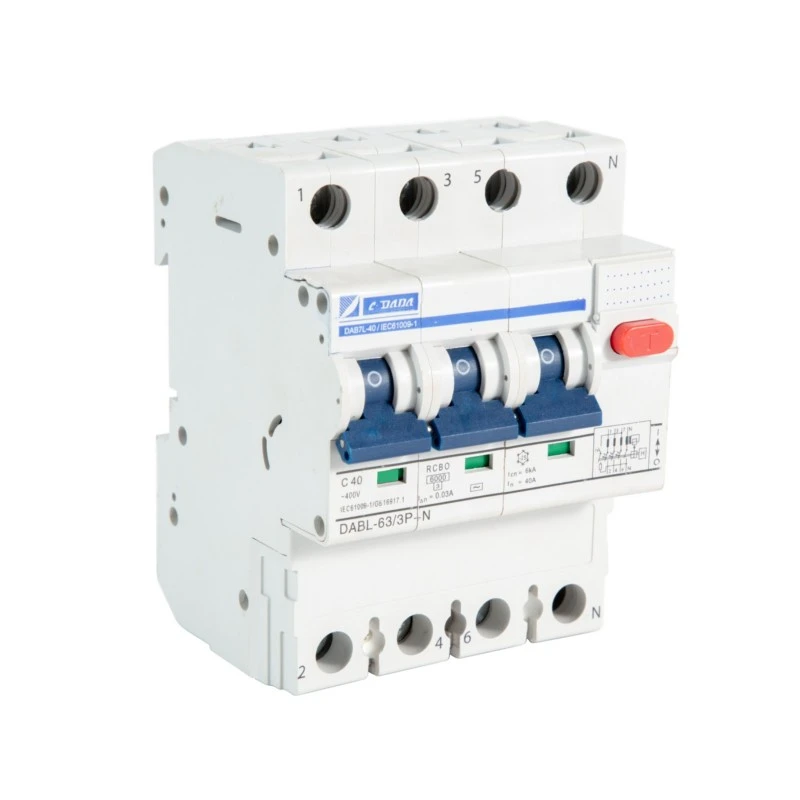

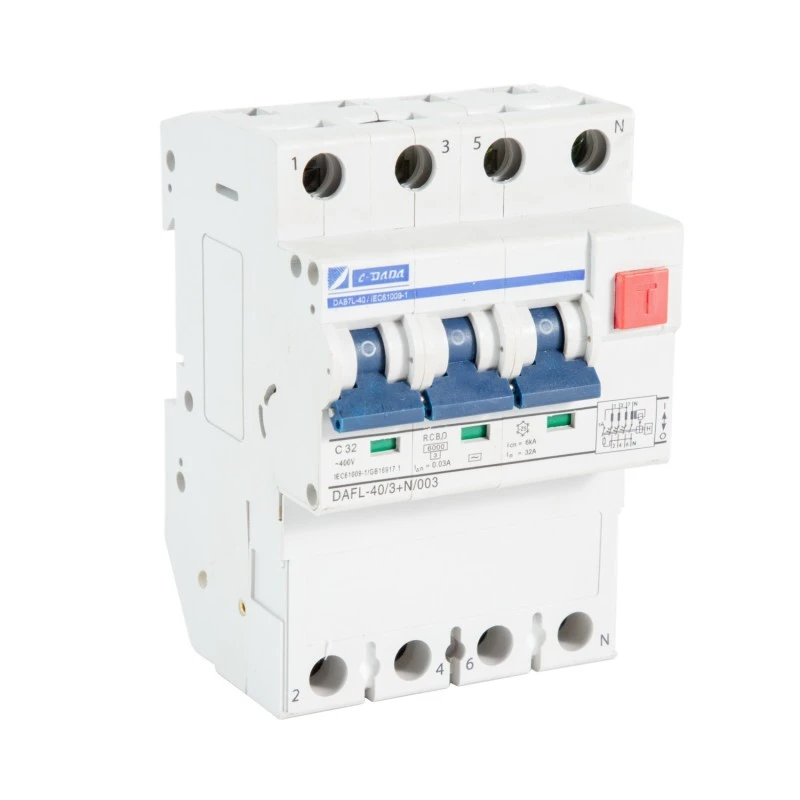

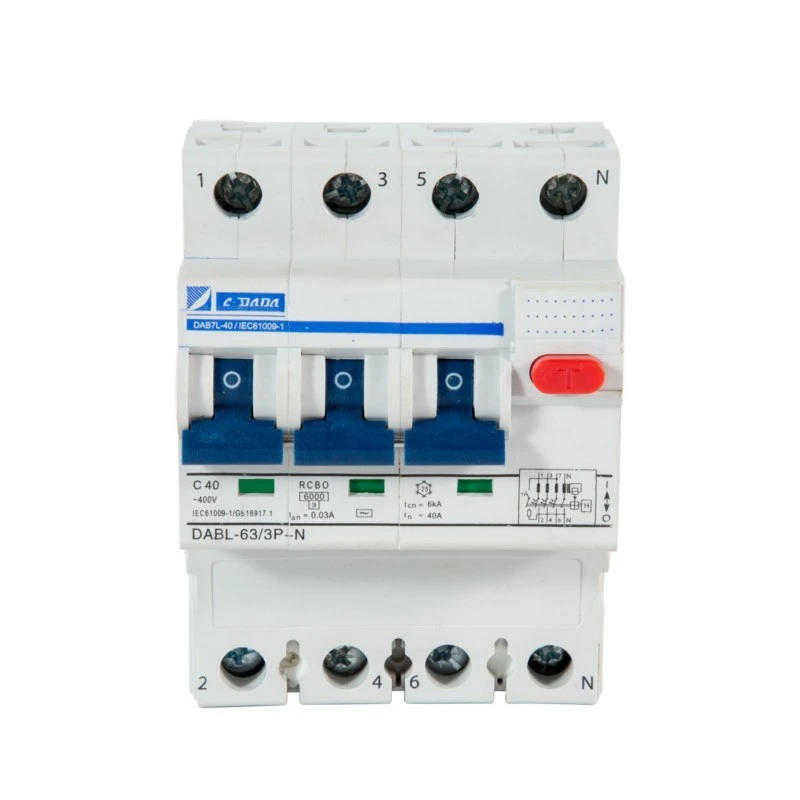

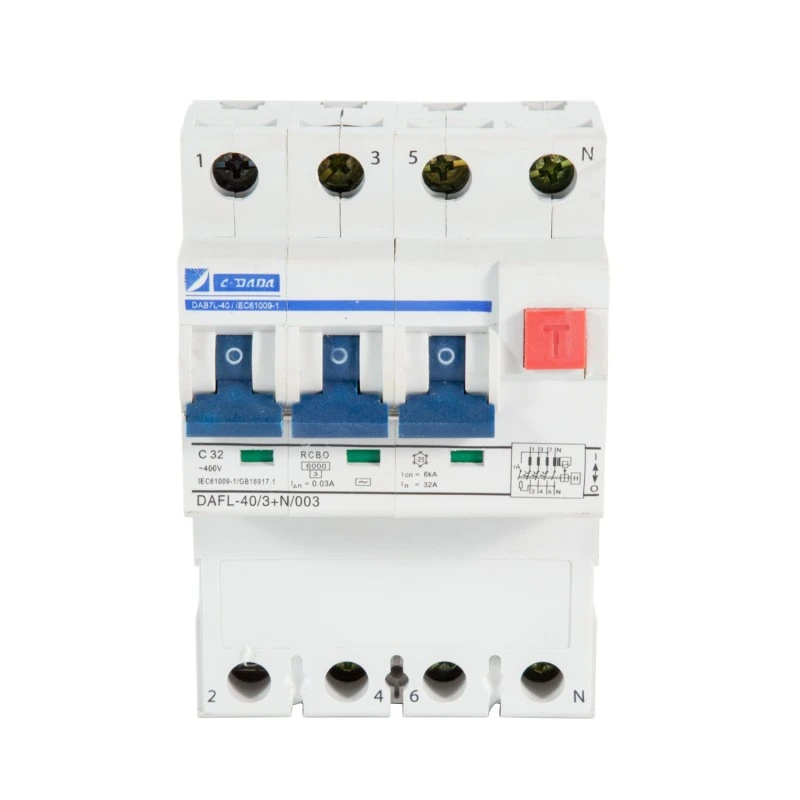

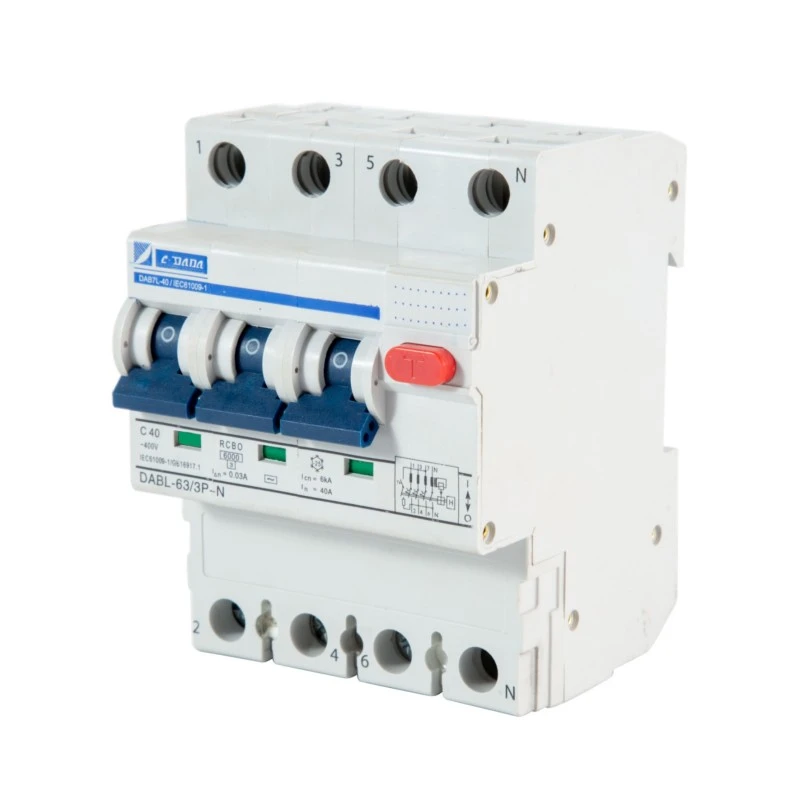

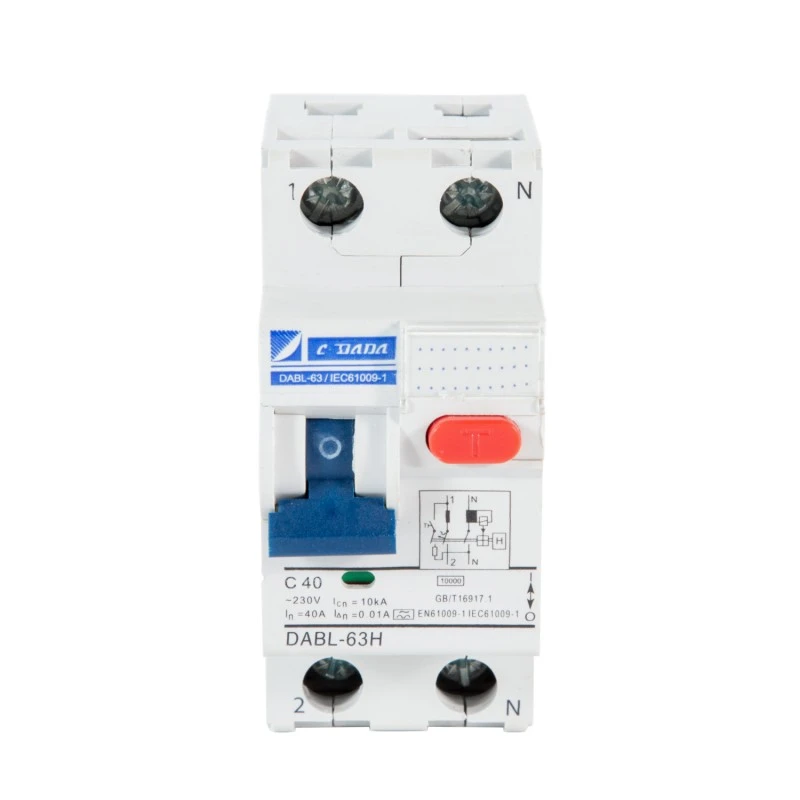

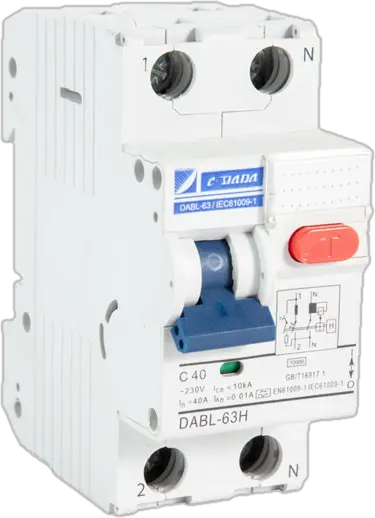

2P 4P Elektromagnetski RCBO

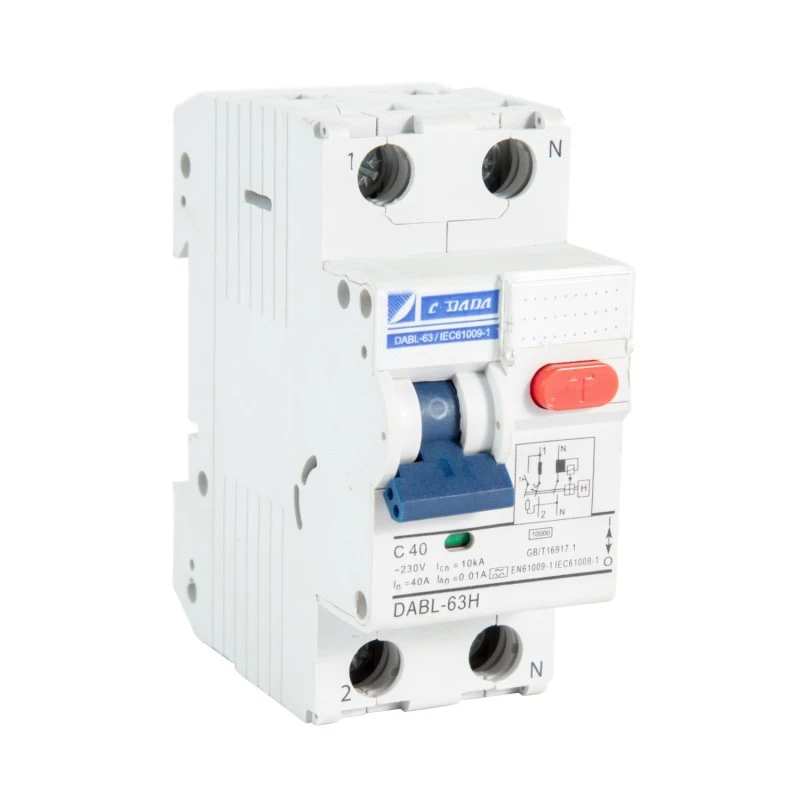

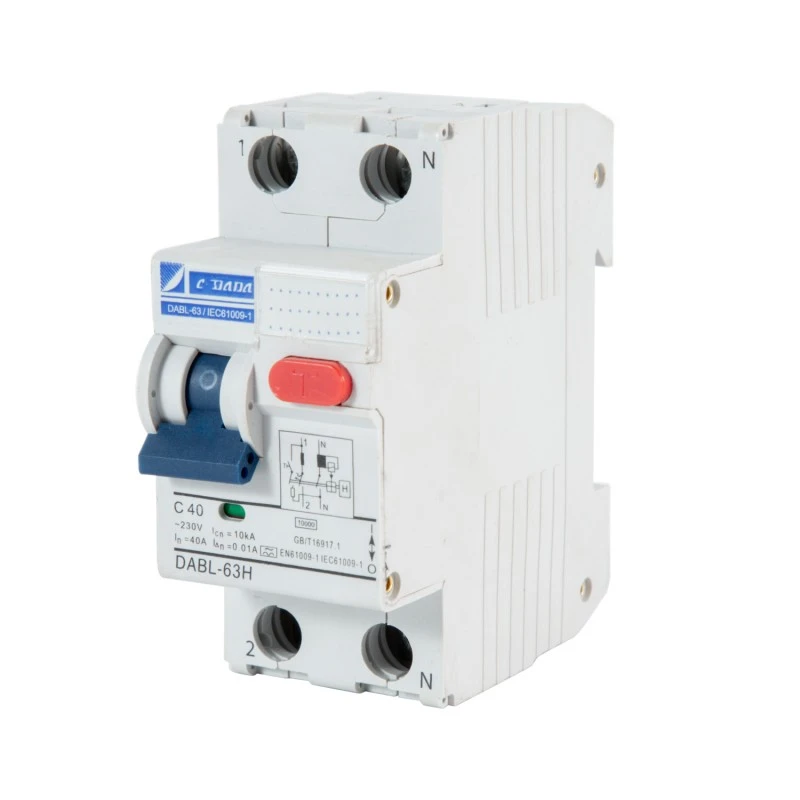

Za beskompromisnu sigurnost u okruženjima gdje je pouzdanost napajanja neizvjesna, Shanghai DADA Electric CO., LTD. predstavlja CDADA DABF-63 2P 4P elektromagnetski RCBO pravi 2P/4P elektromagnetski prekidač na zaostalu struju s prekostrujnom zaštitom koji radi bez elektroničkih komponenti ili vanjskog napajanja. Dizajniran prema IEC standardima, ovaj RCBO pruža tri bitne zaštite u jednom uređaju:

★ Sprečavanje električnog udara (preko detekcije preostale struje od 30 mA),

★ Zaštita od preopterećenja (toplinski mehanizam),

★ Prekid kratkog spoja (magnetski okidač, 6kA).

Preporučen za vanjske utičnice, garaže, podrume i ruralne instalacije, DABF-63 nastavlja funkcionirati čak i ako se izgubi neutralna točka, pad napona ili tijekom nestanka struje - kritična prednost u odnosu na elektroničke alternative. S neovisnim indikatorom položaja kontakta, radnim rasponom od –25°C do +40°C i robusnim dizajnom terminala, pruža sigurne performanse tamo gdje je najvažnije.

Ključne specifikacije

Model: Serija DABF-63

Tip: Elektromagnetski RCBO (bez elektronike, nije potrebno pomoćno napajanje)

Polovi: 2P (1+N) ili 4P (3+N)

Nazivna struja (In): 6–63 A (tipični raspon temeljen na platformi DAB7)

Preostala osjetljivost (I△n): 30mA (standardno za osobnu zaštitu; 100mA izborno)

Struja bez okidanja: 0,5 × I△n

Vrijeme putovanja na I△n: ≤ 0,1 s

Prekidna snaga: 6kA

Zaštitne funkcije:

Zaostala struja (curenje) – elektromagnetski senzor

★ Preopterećenje – bimetalna toplina

★ Kratki spoj – magnetsko okidanje

★ Radna temperatura: –25°C do +40°C

Montaža: širina 2 modula na DIN šinu od 35 mm

Ključne karakteristike:

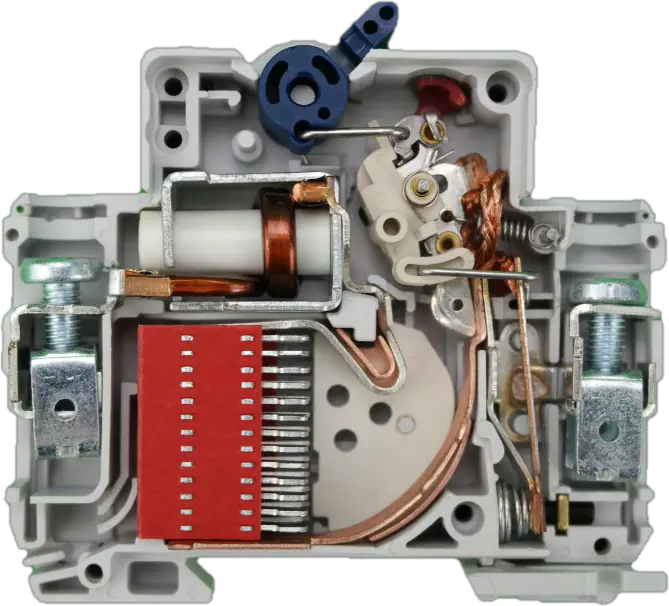

★ Čisti elektromagnetski diferencijalni mehanizam

★ Indikator položaja neovisnog kontakta (pravo ON/OFF/status isključenja)

★ Gumb “TEST” za mjesečnu provjeru funkcionalnosti

★ Urezane terminalne stezaljke → manji toplinski gubitak, jače držanje

★ Srebrni kontakti → visoka izdržljivost, mali otpor

★ Unakrsni vijci (+/–) → jednostavna instalacija

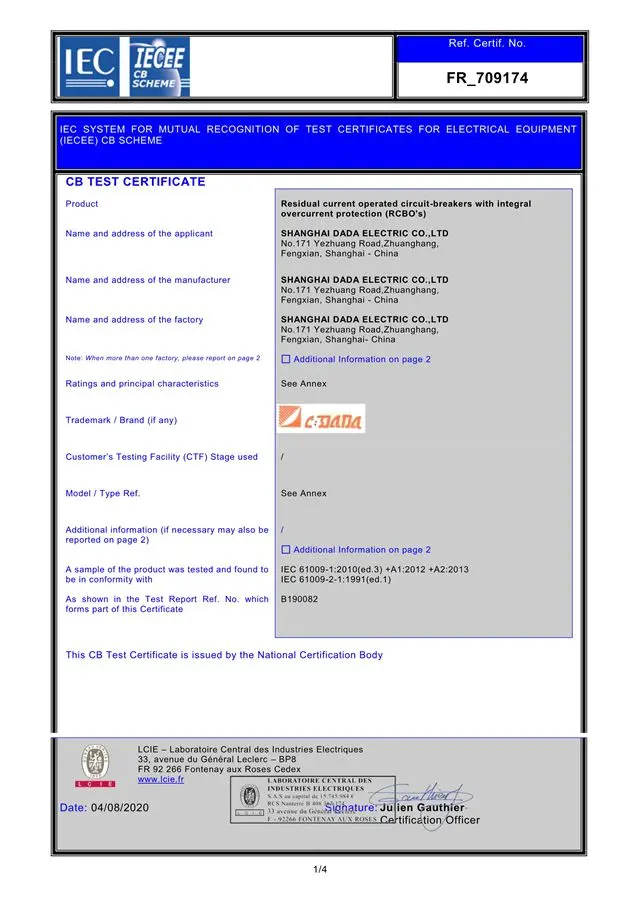

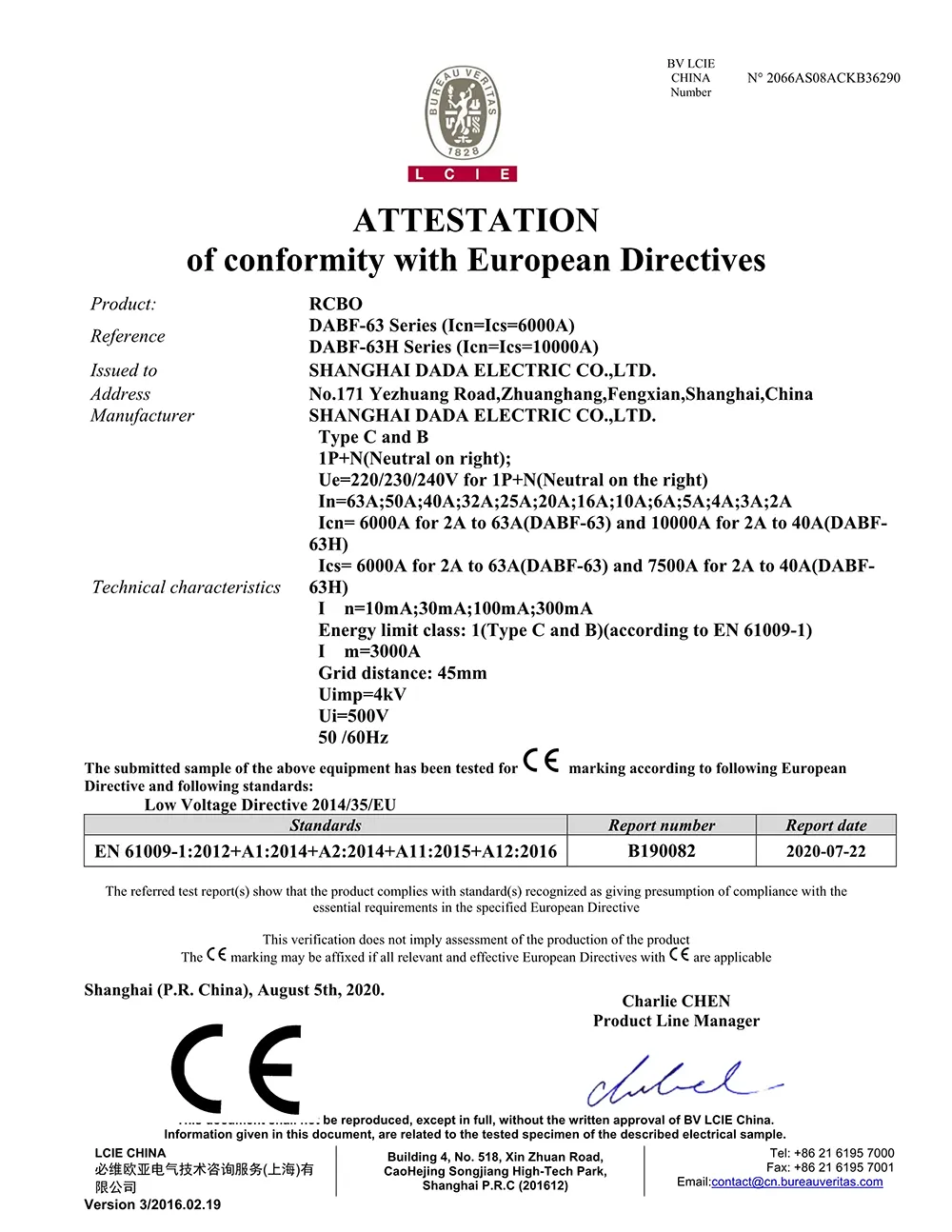

★ Certifikati: CE, CB (materijali usklađeni s RoHS)

Zašto odabrati CDADA Electromagnetic RCBO?

★ Radi bez napajanja – ikada

Za razliku od elektroničkih RCBO-ova, naš 2P 4P elektromagnetski RCBO ne zahtijeva linijski napon za otkrivanje curenja—osiguravajući zaštitu tijekom neutralnog kvara, prestanka rada ili potpunog prekida rada.

★ Idealno za teške ili udaljene lokacije

Savršeno za ruralna područja, gradilišta, farme, tunele i regije s nestabilnim mrežama gdje elektronički uređaji mogu pokvariti.

★ Inherentno siguran od grešaka

Nema poluvodiča = nema starenja, nema softverskih pogrešaka, nema EMI osjetljivosti. Samo dokazana elektromagnetska fizika.

★ Jasno operativno stanje

Indikator neovisnog kontakta pokazuje stvarno stanje kontakta—kritično za održavanje i sigurnosne revizije.

★ Kompaktan i pouzdan

Veličina 2 modula štedi prostor na ploči, dok kontakti od srebrne legure i robusni terminali osiguravaju dug radni vijek.

★ Globalna usklađenost

Certificiran prema standardima IEC, CE i CB—pouzdan za izvozne i međunarodne projekte.

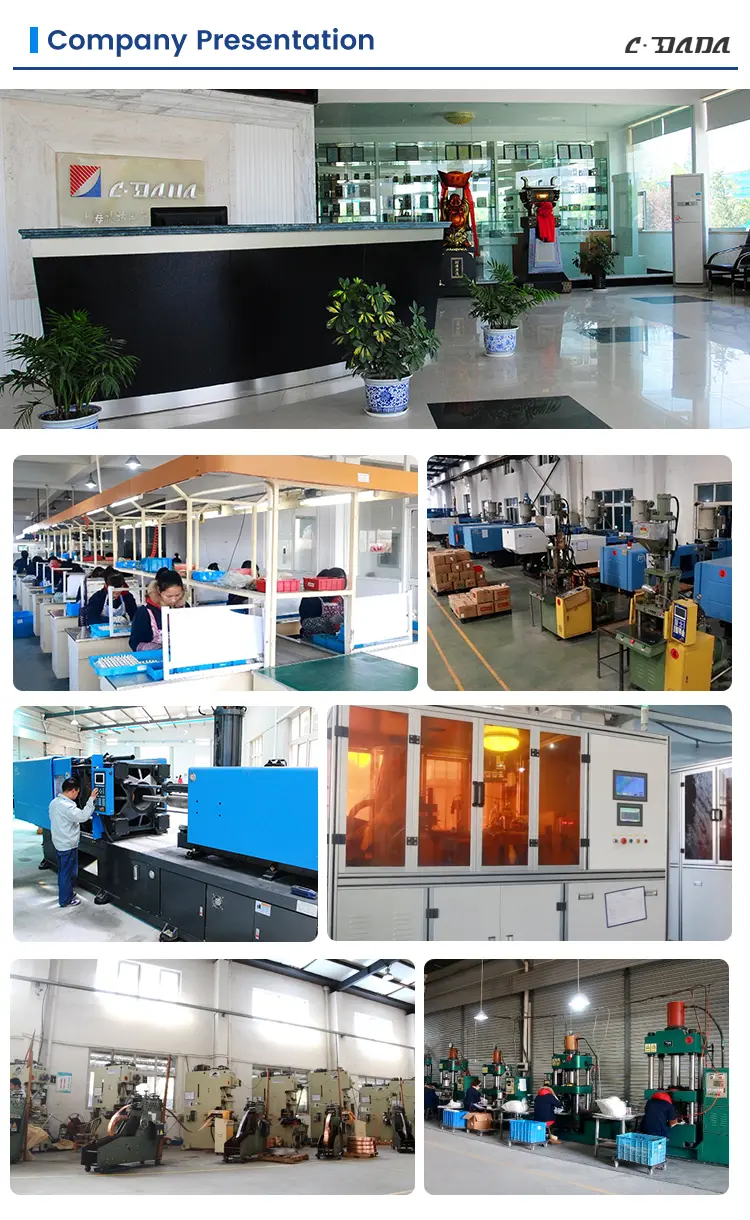

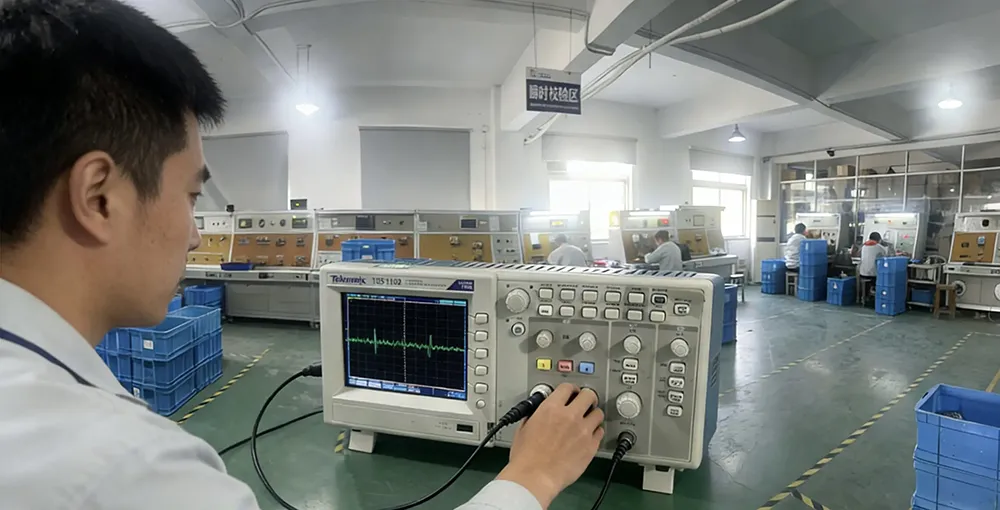

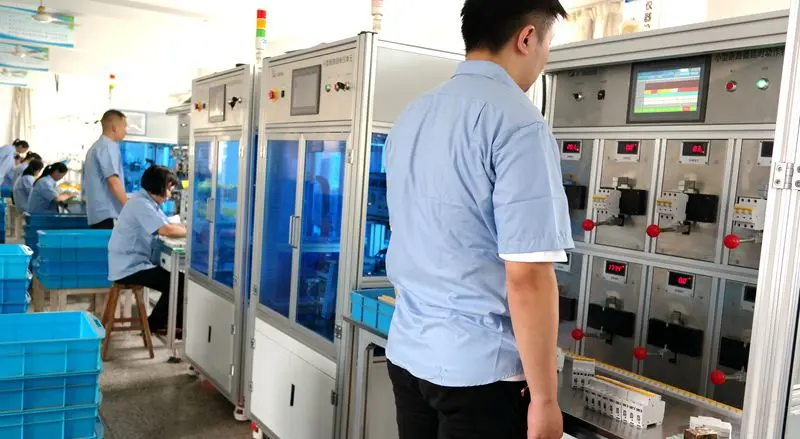

★ Budući da je naša politika da 100% pregledavamo sve proizvode koji napuštaju naš pogon, možemo s apsolutnom sigurnošću jamčiti da je proizvod funkcionalno 100% točan prije nego što napusti naš pogon.

★ Nastavit ćemo graditi našu tehnološku stručnost ulaganjem u opremu, procese, ljude i certifikate koji će se odraziti na naše proizvode i na kraju u zadovoljstvo naših kupaca.

Tipične primjene

Projekti ruralne elektrifikacije

Vanjske utičnice i točke za punjenje EV (osnovni sloj)

Garaže, podrumi i radionice (vlažna, hladna okruženja)

TT sustavi uzemljenja (gdje je neutralni integritet loš)

Pomoćni krugovi i ploče za hitne slučajeve

Često postavljana pitanja

P1: Koja je razlika između elektroničkih i elektromagnetskih RCBO?

A1:

P2: Pruža li ovaj RCBO zaštitu od prenapona?

O2: Ne. Pravi elektromagnetski RCBO ne uključuju varistore ili potiskivanje prenapona—za njih su potrebne elektroničke komponente. Ako je potrebna zaštita od prenapona, uparite je s posebnim SPD-om (uređaj za zaštitu od prenapona).

P3: Je li 30 mA dovoljno za osobnu zaštitu od udara?

A3: Da. 30 mA je IEC standardni prag za životnu zaštitu od izravnog kontakta u stambenim i poslovnim krugovima.

P4: Može li se koristiti kao glavna zaštita ulaza?

A4: Da—sa prekidnom snagom od 6kA, DABF-63 može poslužiti kao dolazna zaštita u malim razvodnim pločama, posebno u TT sustavima.

P5: Zašto odabrati CDADA za elektromagnetski RCBO?

A5: CDADA nudi:

● Pravi elektromagnetski dizajn (bez skrivene elektronike)

● Prava sposobnost rada od 0 V

● Kompaktna veličina od 2 modula—rijetko za elektromagnetske tipove

● Indikator neovisnog kontakta za provjeru sigurnosti

● Globalni certifikati (CE/CB) i podrška spremna za OEM
