Što je MCCB?

MCCB —strujni prekidač u lijevanom kućištu— je niskonaponski zaštitni uređaj koji automatski isključuje strujni krug kada detektira uvjete preopterećenja ili kratkog spoja. Za razliku od osigurača, može se resetirati i ponovno upotrijebiti nakon putovanja. Unutar oblikovanog kućišta, termalno-magnetski mehanizam za okidanje obavlja dva posla: toplinski element reagira na dugotrajno preopterećenje, dok magnetski element trenutno reagira na kvarove kratkog spoja. Rezultat je zaštita koja odgovara ponašanju stvarnih električnih opterećenja.

Kada odabrati MCCB: glavni dolazni vodovi, trofazne distribucijske ploče, veliki krugovi motora ili bilo koja točka gdje očekivana struja kratkog spoja premašuje ono što MCB može prekinuti.

Kada je MCB dovoljan: završni pod-krugovi sa skromnim opterećenjima i niskim razinama kvara — stambene ploče, rasvjeta i krugovi utičnica.

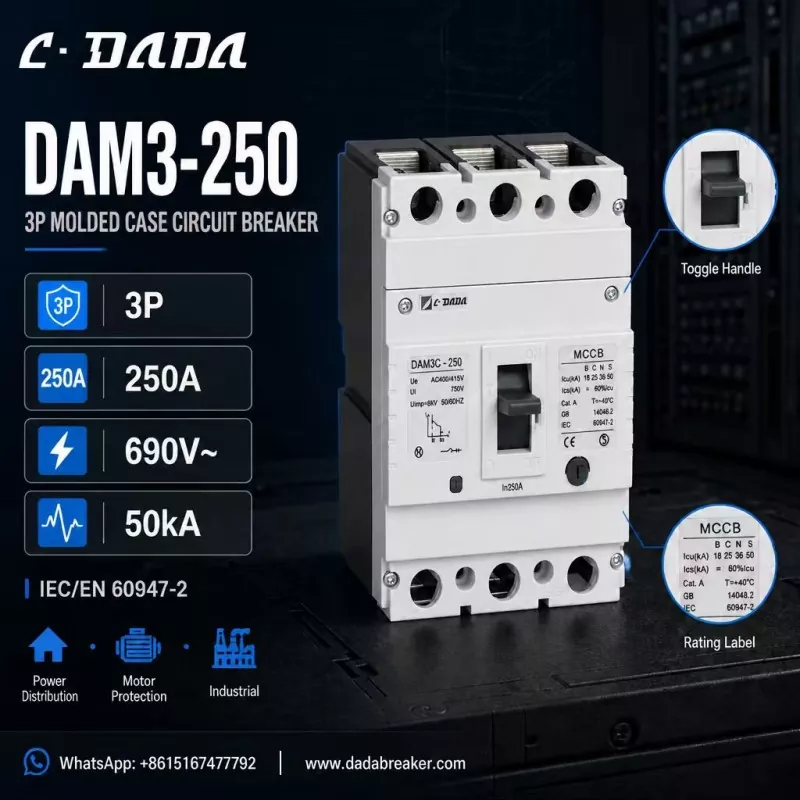

250A three-pole MCCB

Kako odabrati pravi MCCB

Nazivna struja (In)

1. — uskladiti kontinuirano opterećenje i omogućiti prostor za startne struje motora.

Prekidna sposobnost (Icu / Ics)

2. — mora biti veća od očekivane struje kratkog spoja na mjestu ugradnje. Što je viša razina kvara, to vam je veći ICU potreban.

Poljaci

3. — 3P za trofazne sustave, 4P gdje je neutralni također potrebno isključivanje.

Oznake napona

4. — provjerite nazivni radni napon (Ue), izolacijski napon (Ui) i otpornost na impuls (Uimp) u odnosu na sustav.

Standardi i certifikacija

5. — Sukladnost s normom IEC/EN 60947-2 i oznaka CE osnova su za međunarodne projekte.

Primjena

6. — zaštita motora, distribucija električne energije i industrijske instalacije mogu zahtijevati različite vrijednosti okvira i karakteristike okidanja.

Kako izgleda dobro specificiran 250A MCCB:

Kako bismo ovo učinili konkretnim, razmotrite DAM3-250 tvrtke C·DADA Electric — tropolni MCCB od 250 A koji ilustrira što trebate tražiti u ovoj klasi uređaja:

3P konfiguracija

● sa nazivnom strujom od 250A (In), pogodan za trofazne razvodne ploče

Ocjene napona:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Prekidna moć do 50kA

● — Icu od 18 / 25 / 36 / 50 kA preko B / C / N / S varijanti, tako da instalateri mogu uskladiti razine grešaka na različitim točkama mreže

Sukladnost s IEC/EN 60947-2 i GB 14048.2

● Oznaka CE, s jasnom ručkom za uključivanje/isključivanje za vidljiv radni status

● Napravljen za distribuciju struje, zaštitu motora i industrijske primjene

Logika koja stoji iza ove specifikacije: 3-polni okvir od 250 A s prekidnom snagom klase 50 kA pokriva većinu potreba proizvođača panela i izvođača radova — od glavnih razdjelnih ploča do strujnih krugova motora — dok vam višestruke varijante Icu omogućuju odgovarajuću veličinu troškova u odnosu na stvarne razine kvarova.

Preporuka za odabir

● Za završne krugove do ~125 A s niskim razinama greške, MCB je ekonomičan izbor.

● Za glavnu distribuciju, zaštitu motora i industrijsku rasklopnu opremu odaberite MCCB s prekidnom snagom koja premašuje očekivanu struju kratkog spoja instalacije.

● Ako ste u nedoumici, povećajte za jednu klasu prekidnu sposobnost: razlika u cijeni je mala, dok zaštitna margina može biti razlika između manjeg kvara i velikog ispada.

Često postavljana pitanja

P: Što je MCCB?

O: Astrujni prekidač u lijevanom kućištuje resetirajući niskonaponski zaštitni uređaj koji isključuje strujni krug pri preopterećenju ili kratkom spoju, dizajniran za veće struje i razine kvara od minijaturnog prekidača.

P: Što znači Icu na MCCB?

O: Icu je krajnja prekidna sposobnost kratkog spoja — maksimalna struja kvara koju prekidač može prekinuti. Ics je prekidna sposobnost usluge, razina koju može prekidati opetovano i ostati operativna.

P: Kako mogu odabrati prekidnu sposobnost za svoj MCCB?

O: Odaberite Icu ocjenu višu od očekivane struje kratkog spoja na mjestu ugradnje. Razdjelne ploče s velikim kapacitetom transformatora ili dugim industrijskim napojnim vodovima obično trebaju uređaje klase 36–50kA.

P: Što je DAM3-250 MCCB?

O: DAM3-250 je 250A tropolni prekidač u lijevanom kućištu tvrtke C·DADA Electric, nazivnog napona do 690V s prekidnom snagom do 50kA, za distribuciju energije, zaštitu motora i industrijske primjene.
