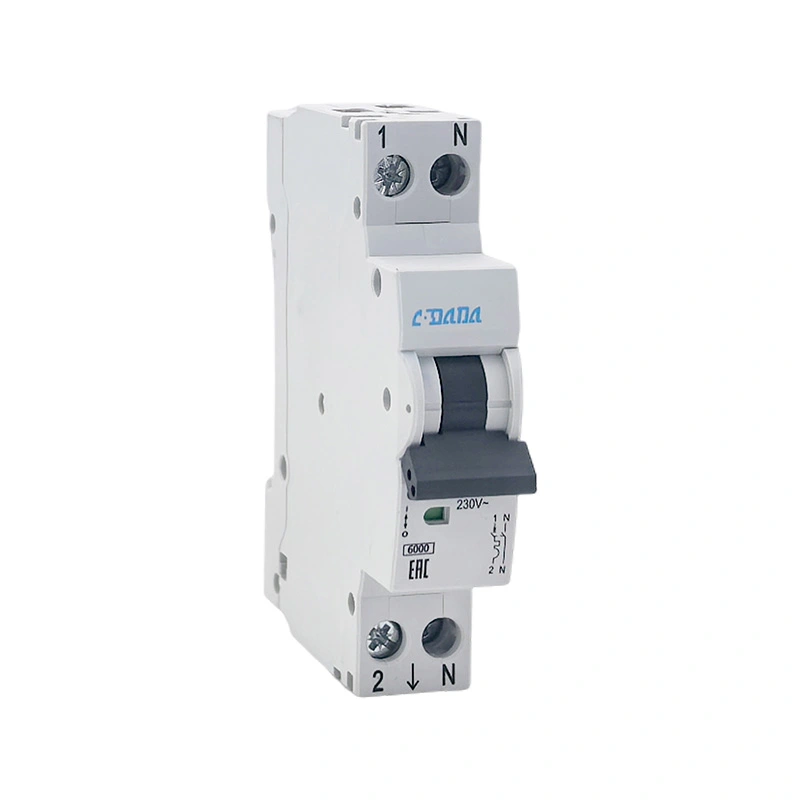

Zašto je minijaturni prekidač DPN 6KA važan za modernu električnu zaštitu?

A Minijaturni automatski osigurač DPN 6KAdizajniran je za pružanje pouzdane zaštite od preopterećenja i kratkih spojeva uz kombinaciju kompaktnih dimenzija i praktične instalacije. DPN konfiguracija se obično povezuje s rasporedom 1P+N, dok se 6KA odnosi na nazivnu prekidnu sposobnost kratkog spoja od 6 kA prema primjenjivim standardima i specificiranim uvjetima ispitivanja. Ovaj vodič objašnjava što znači minijaturni prekidač DPN 6KA, kako radi, zašto je njegova prekidna sposobnost važna, gdje se može koristiti, kako ga pravilno odabrati i instalirati i što bi kupci trebali uzeti u obzir pri nabavi opreme za zaštitu kruga.

Što znači minijaturni prekidač DPN 6KA?

Minijaturni prekidač strujnog kruga, obično skraćeno kao MCB, automatski je zaštitni sklopni uređaj koji se koristi za prekid električne struje kada se pojave nenormalni uvjeti. Za razliku od konvencionalnog osigurača koji se obično treba zamijeniti nakon rada, MCB se općenito može resetirati nakon što se ispita greška i krug se smatra sigurnim.

PojamDPNse obično koristi za opisivanje kompakta1P+N konfiguracija, u kojemu je u uređaj ugrađena zaštita na faznom vodiču, a istovremeno se isključuje neutralni vodič. Točan unutarnji raspored i je li nulti zaštićen ili samo uključen ovisi o specifičnom dizajnu proizvoda. Kupci bi stoga trebali provjeriti tehničku dokumentaciju proizvođača umjesto da tumače samo kraticu.

The6KAoznačavanje, obično napisano kao6 kA, označava nazivnu prekidnu sposobnost kratkog spoja od 6 kA prema relevantnom standardu, uvjetima ispitivanja, naponu i specifikaciji proizvoda. U praktičnom smislu, to označava razinu očekivane struje kratkog spoja koju je osigurač projektirao da sigurno prekine u određenim uvjetima.

Ova kombinacija kompaktne konfiguracije i definirane sposobnosti prekidanja kratkog spoja čini minijaturni prekidač DPN 6KA korisnim za mnoge distribucijske aplikacije niskog napona gdje su prostor na ploči i pouzdana zaštita kruga važni.

Kako radi DPN 6KA prekidač?

Tipični minijaturni prekidač koristi principe toplinske i magnetske zaštite. Termalni mehanizam reagira na stalnu prekomjernu struju, dok je magnetski mehanizam namijenjen brzom reagiranju na uvjete kvara visoke struje kao što su kratki spojevi.

• Zaštita od preopterećenja:Kada struja ostane iznad normalne radne razine kruga dovoljno dugo, toplinski mehanizam može uzrokovati okidanje prekidača.
• Zaštita od kratkog spoja:Visoka struja kvara može aktivirati magnetski okidač, omogućujući brzi prekid kruga.
• Ručno prebacivanje:Upravljačka ručka omogućuje uključivanje ili isključivanje kruga tijekom normalnog rada kada je proizvod dizajniran za tu funkciju.
• Pronalazak pogreške:U DPN rasporedu, fazni i neutralni vodiči mogu se odvojiti u skladu s sklopnim dizajnom specificiranim za uređaj.
• Kompaktna distribucija:Uzak oblik može pomoći električnim pločama da prihvate više krugova unutar ograničenog prostora DIN-šine.

Svrha prekidača nije samo zaustaviti struju. Mora prekidati abnormalnu struju unutar uvjeta za koje je projektiran, a pritom ostati pouzdan tijekom normalnog rada. Stoga je važna ispravna koordinacija sa zaštitnim uređajima uzvodno i nizvodno.

Iz tog razloga, odabir prekidača samo na temelju njegove fizičke veličine ili nazivne struje može stvoriti probleme. Cjelovitu električnu specifikaciju treba uvijek pregledati prije instalacije.

Zašto je 6KA prekidna moć važna?

Isključna sposobnost jedna je od najvažnijih specifikacija koje treba razumjeti pri kupnji minijaturnog prekidača. Oznaka od 6 kA znači da prekidač ima nazivni kapacitet kratkog spoja od6000 amperapod navedenim uvjetima ispitivanja.

Ovo značineznači da bi prekidač trebao kontinuirano nositi 6000 A. Nazivna struja prekidača je posebna specifikacija. Na primjer, prekidač može imati nazivnu struju prikladnu za strujni krug rasvjete ili utičnice dok ima prekidnu sposobnost kratkog spoja od 6 kA.

Za novu instalaciju, očekivanu struju kratkog spoja na mjestu instalacije trebao bi procijeniti kvalificirani električar. Odabrani prekidač mora imati odgovarajuću prekidnu sposobnost za instalaciju i biti u skladu s primjenjivim lokalnim zahtjevima.

Koje su glavne prednosti?

Ispravno specificirani minijaturni prekidač DPN 6KA može odgovoriti na nekoliko uobičajenih izazova u kompaktnim električnim distribucijskim sustavima.

Još jedna praktična prednost je lakša organizacija kruga. Umjesto da dopusti da jedan zaštitni uređaj služi previše opterećenja, pravilno planirana razdjelna ploča može podijeliti električna opterećenja u pojedinačne krugove. To olakšava rješavanje problema i može pomoći u ograničavanju utjecaja kvara na zahvaćeni krug.

Gdje se najčešće koristi?

DPN 6KA prekidači mogu se uzeti u obzir za širok raspon distribucijskih aplikacija niskog napona, pod uvjetom da njihove električne vrijednosti i zahtjevi za certifikaciju odgovaraju instalaciji.

• Stambene razdjelne ploče
• Električni sustavi stanova i zgrada
• Rasvjetni krugovi
• Strujni krugovi utičnica i opće namjene
• Male poslovne zgrade
• Uredi i maloprodajni objekti
• Kontrolne ploče i distribucijski krugovi opreme
• Električne instalacije lake industrije
• Pomoćni strujni krugovi u električnim ormarima

Oni mogu biti osobito korisni u kompaktnoj distribucijskoj opremi gdje instalater treba uravnotežiti zaštitu kruga s raspoloživim prostorom za montažu. Međutim, prikladnost primjene nikada se ne bi trebala određivati ​​samo na temelju naziva proizvoda.

Prije odabira određenog modela potrebno je uzeti u obzir vrstu opterećenja, veličinu vodiča, način postavljanja, temperaturu okoline, razinu kvara, naponski sustav, raspored uzemljenja i lokalne električne propise.

Što bi kupci trebali provjeriti prije odabira?

Jedna od najvećih pogrešaka pri kupnji je odabir prekidača samo na temelju njegove nazivne struje ili oznake 6 kA. Potpuniji pregled specifikacija može smanjiti probleme s kompatibilnošću, kašnjenja u instalaciji i nepotrebne troškove zamjene.

1. Nazivna struja:Odaberite prema dizajnu strujnog kruga i očekivanom opterećenju, a ne prema jednostavnom odabiru najveće dostupne snage.
2. Nazivni napon:Potvrdite da je prekidač prikladan za napon i frekvenciju električnog sustava.
3. Konfiguracija stupova:Provjerite je li traženi raspored 1P+N i shvatite koji su vodiči zaštićeni i preklopljeni.
4. Prekidna sposobnost:Potvrdite da je vrijednost od 6 kA odgovarajuća za moguću struju kvara na mjestu ugradnje.
5. Krivulja putovanja:Provjerite potrebnu karakteristiku okidanja na temelju ponašanja opterećenja i udarnog udara.
6. Standardi i certificiranje:Zatražite relevantna izvješća o ispitivanju, izjave i certifikacijske dokumente primjenjive na ciljno tržište.
7. Kompatibilnost terminala:Provjerite raspon veličina vodiča, konstrukciju terminala, zahtjeve za zatezanje i dostupnost priključka.
8. Kompatibilnost s DIN-šinom:Potvrdite da fizičke dimenzije odgovaraju predviđenom distribucijskom kućištu.
9. Radno okruženje:Uzmite u obzir temperaturu, vlažnost, nadmorsku visinu, prašinu, vibracije i druge uvjete okoline.
10. Dosljednost dobavljača:Za projekte koji zahtijevaju ponavljanje narudžbi, provjerite proizvodnu sposobnost i postupke kontrole kvalitete.

Za distributere, još jedno važno razmatranje je dosljednost proizvoda. Razbijač koji zadovoljava specifikacije u jednoj pošiljci, ali značajno varira u kasnijim serijama, može stvoriti rizike zaliha i projekta. Kupci bi stoga trebali unaprijed razgovarati s dobavljačem o postupcima kontrole kvalitete, standardima inspekcije, pakiranju, označavanju i ponovnim narudžbama.

Što treba uzeti u obzir tijekom instalacije?

Električnu instalaciju treba izvesti kvalificirani stručnjak u skladu s uputama proizvođača i primjenjivim električnim kodovima. Čak i ispravno specificirani DPN 6KA prekidač može raditi loše ako je pogrešno instaliran.

• Isključite instalaciju prije radova na distribucijskoj opremi.
• Provjerite napon kruga i raspored ožičenja prije spajanja.
• Sigurno postavite prekidač na odgovarajuću DIN tračnicu ili sustav za montažu.
• Koristite vodiče unutar raspona veličina koje je naveo proizvođač.
• Primijenite navedeni moment zatezanja terminala.
• Održavajte uredno usmjeravanje vodiča i izbjegavajte nepotrebno mehaničko opterećenje na stezaljkama.
• Provjerite spojeve faze i nule prema dijagramu ožičenja proizvoda.
• Provjerite ima li kućište dovoljan razmak, ventilaciju i zaštitu.
• Obavite odgovarajuća električna ispitivanja prije uključivanja dovršenog kruga.

Spajanje terminala zaslužuje posebnu pozornost. Labava električna veza može stvoriti otpor i toplinu, dok nepravilno pripremljen vodič može ugroziti mehaničku stabilnost veze. Instalacija stoga treba slijediti zahtjeve proizvođača za pripremu vodiča i zakretni moment.

Nikada nemojte koristiti prekidač kao zamjenu za pravilan dizajn strujnog kruga. Zaštitni uređaji rade kao dio cjelovitog električnog sustava koji uključuje vodiče, opterećenja, uzvodnu zaštitu, uzemljenje i druge sigurnosne komponente.

Kakav je DPN 6KA u usporedbi s konvencionalnim MCB konfiguracijama?

Usporedba ne znači da je jedna konfiguracija univerzalno bolja. Odgovarajući dizajn ovisi o električnom sustavu, lokalnim propisima, raspoloživom prostoru ploče, potrebnom rasporedu izolacije i koordinaciji s drugom zaštitnom opremom.

Kako se performanse mogu održavati?

Minijaturni prekidači općenito zahtijevaju ograničeno rutinsko održavanje, ali okolni električni sustav ipak treba povremeno pregledavati. Često neobjašnjivo saplitanje nikada se ne smije zanemariti.

• Provjerite ima li terminala znakova pregrijavanja, promjene boje ili oštećenja.
• Provjerite ima li labavih spojeva tijekom planiranog električnog održavanja.
• Održavajte distribucijsko kućište čistim i bez prekomjerne prašine ili vlage.
• Pratite ponovljena putovanja i istražite temeljni uzrok.
• Zamijenite prekidače koji pokazuju mehanička oštećenja ili nenormalno ponašanje u radu.
• Nemojte opetovano ponovno postavljati prekidač bez utvrđivanja zašto se aktivirao.

Prekidač koji se stalno aktivira može ukazivati ​​na preopterećenje, kratki spoj, probleme s izolacijom, kvarove opreme, pogrešan odabir prekidača ili neki drugi problem unutar instalacije. Kvalificirano osoblje treba dijagnosticirati problem prije vraćanja kruga u normalan rad.

Također je korisno održavati točno označavanje ploča. Jasna identifikacija strujnih krugova može buduće inspekcije i održavanje učiniti učinkovitijima, posebno u poslovnim zgradama i većim električnim ormarima.

Što biste trebali očekivati ​​od pouzdanog proizvođača?

Kada nabavljate minijaturne prekidače DPN 6KA za veleprodajnu distribuciju, električne projekte, OEM aplikacije ili sastavljanje ploča, kvaliteta proizvoda je samo jedan dio odluke o kupnji. Dosljedna dokumentacija, kontrola proizvodnje, komunikacija i podrška nakon prodaje također mogu imati važan utjecaj na uspjeh projekta.

Shanghai DaDa Electric Co., Ltd.potencijalni je izvor dobavljača za kupce koji traže proizvode za električnu zaštitu i povezana rješenja za strujne prekidače. Prilikom ocjenjivanja bilo kojeg proizvođača, kupci bi trebali zatražiti podatkovne tablice proizvoda i primjenjivu dokumentaciju o sukladnosti, razjasniti točnu konfiguraciju modela i potvrditi zahtjeve proizvodnje i inspekcije prije nego što predaju skupnu narudžbu.

Za uvoznike i distributere komunikacija je posebno važna. Prije potvrde kupnje korisno je utvrditi točan model proizvoda, električne specifikacije, količinu, način pakiranja, označavanje, uvjete isporuke, postupak inspekcije i dokumentaciju. To pomaže smanjiti nesporazume između kupca, proizvođača i krajnjeg kupca.

Često postavljana pitanja

1. Što znači 6KA na minijaturnom prekidaču?

6KA, češće pisan kao 6 kA, označava nazivnu prekidnu sposobnost kratkog spoja od 6000 ampera pod određenim uvjetima ispitivanja. To nije normalna radna struja prekidača.

2. Što DPN znači u strujnom prekidaču?

DPN se obično povezuje s 1P+N konfiguracijom. Točne funkcije zaštite i preklapanja ovise o dizajnu proizvođača, stoga prije instalacije treba provjeriti tablicu proizvoda.

3. Je li osigurač od 6 kA prikladan za svaku električnu instalaciju?

Ne. Prekidna moć mora biti odgovarajuća za očekivanu struju kratkog spoja na mjestu instalacije. Nazivni napon, struja, karakteristika okidanja, uvjeti instalacije i primjenjivi propisi također se moraju uzeti u obzir.

4. Znači li 6 kA da prekidač može kontinuirano nositi 6000 A?

Ne. Vrijednost od 6 kA odnosi se na sposobnost prekidanja kratkog spoja, a ne na kontinuiranu nosivost struje. Nazivna struja je posebna specifikacija.

5. Može li se prekidač DPN 6KA koristiti u stambenim razdjelnim pločama?

Može biti prikladan za određene stambene primjene kada električne vrijednosti proizvoda, konfiguracija, dimenzije, certifikati i zahtjevi za ugradnju odgovaraju strujnom krugu i lokalnim propisima.

6. Koje podatke trebam dati kada tražim ponudu?

Navedite potrebnu nazivnu struju, nazivni napon, konfiguraciju polova, karakteristiku okidanja, prekidnu sposobnost, količinu, ciljno tržište, primjenjive standarde, zahtjeve za pakiranje i sve OEM zahtjeve ili zahtjeve za označavanje. To pomaže dobavljaču da učinkovitije ocijeni zahtjev.

7. Zašto se minijaturni prekidač više puta aktivira?

Ponavljano okidanje može biti posljedica preopterećenja, kratkog spoja, neispravne opreme, problema s ožičenjem, neprikladnog odabira prekidača ili drugih električnih kvarova. Uzrok treba identificirati kvalificirano osoblje, a ne opetovano ponovno postavljanje prekidača.

8. Je li DPN isto što i dvopolni prekidač?

Nije nužno. Iako DPN uređaj može uključivati ​​preklapanje faze i nule, njegova unutarnja zaštita i raspored sklopki mogu se razlikovati od konvencionalnog dvopolnog zaštitnog uređaja. Uvijek provjerite shemu ožičenja proizvođača i tehničke specifikacije.

9. Koja je razlika između nazivne struje i prekidne moći?

Nazivna struja odnosi se na struju koju je osigurač projektirao nositi tijekom normalnog rada pod određenim uvjetima. Prekidna sposobnost odnosi se na njegovu sposobnost da sigurno prekine određenu struju kratkog spoja.

10. Koja je najvažnija specifikacija kod naručivanja prekidača DPN 6KA?

Ne postoji jedinstvena specifikacija koja se odnosi na svaku instalaciju. Nazivna struja, napon, konfiguracija polova, karakteristika okidanja, prekidna sposobnost, primjenjivi standardi, fizičke dimenzije i uvjeti ugradnje trebaju se provjeriti zajedno.

Kontaktirajte nas za rješenja za minijaturne prekidače DPN 6KA

Odabir pravog prekidača strujnog kruga u konačnici znači usklađivanje izvedbe zaštite sa stvarnim zahtjevima električne instalacije. Minijaturni prekidač DPN 6KA može ponuditi praktičnu kombinaciju kompaktne konfiguracije, zaštite od preopterećenja, mogućnosti prekida kratkog spoja i praktičnog upravljanja strujnim krugom kada je ispravno specificiran i instaliran.

Ako nabavljateMinijaturni automatski osigurač DPN 6KAproizvodi za razdjelne ploče, električne projekte, OEM aplikacije ili veleprodajnu opskrbu,Shanghai DaDa Electric Co., Ltd.može pružiti informacije o proizvodu i razgovarati o vašim tehničkim zahtjevima.Kontaktirajte nass vašom potrebnom nazivnom strujom, naponom, količinom, primjenom i odredišnim tržištem kako biste razgovarali o prikladnom rješenju. Kontaktirajte Shanghai DaDa Electric Co., Ltd. kako biste razgovarali o specifikacijama, uzorcima, skupnim narudžbama i projektnim zahtjevima.
