MCCB sa zaštitom od curenja

Poboljšajte električnu sigurnost osim zaštite od preopterećenja i kratkog spoja s CDADA DAM1L serijom MCCB sa zaštitom od propuštanja, integriranim prekidačem u lijevanom kućištu s ugrađenom funkcijom zaostale struje (RCD/ELCB). Dizajniran od strane profesionalnog proizvođača Shanghai DADA Electric CO., LTD prema međunarodnim standardima, ovaj MCCB 4P za curenje kombinira distribuciju električne energije visokih performansi s otkrivanjem kvara na uzemljenju koje spašava život i požar.

Snage od 10 A do 500 A pri 400 V/415 V, nudi podesivu preostalu radnu struju (30 mA–1000 mA) i izbornu vremensku odgodu—omogućujući prilagođenu zaštitu za osobnu sigurnost (≤30 mA) ili sprječavanje požara (100 mA–500 mA+). Uz elektroniku s višefaznim napajanjem, ostaje operativan čak i ako jedna faza padne ili napon padne na 50 V, osiguravajući neusporedivu pouzdanost u kritičnoj infrastrukturi poput tunela, nebodera, prometnih čvorišta i industrijskih postrojenja.

Ključne specifikacije

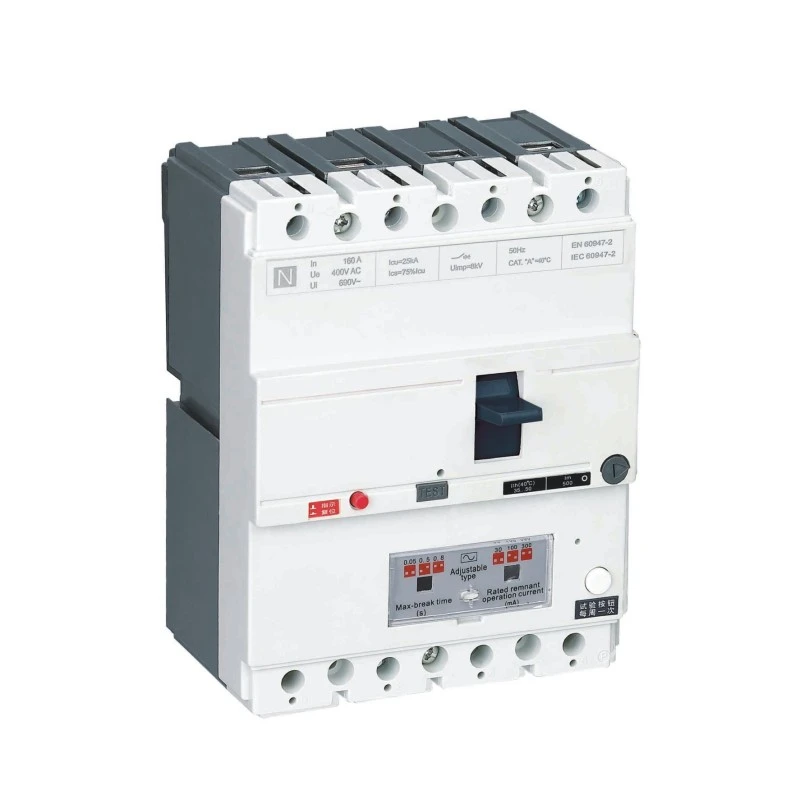

Model: Serija DAM1L – MCCB s curenjem uzemljenja (MCCB tipa CBR)

Stubovi: 4P (standard; 3P dostupan na zahtjev)

Nazivna struja (In): 10A – 500A

Nazivni napon: 400V / 415V AC, 50Hz

Izolacijski napon (Ui): 400V (≤160A), 690V (>250A)

Postavke preostale struje (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Prilagodljivost: podešavanje I△n i vremena putovanja na licu mjesta (trenutačno ili s odgodom)

Vrste prekidne moći:

B Tip: Osnovni (Inm < 100A)

S Tip: Standardni

Tip H: Visoki prekid (>160A)

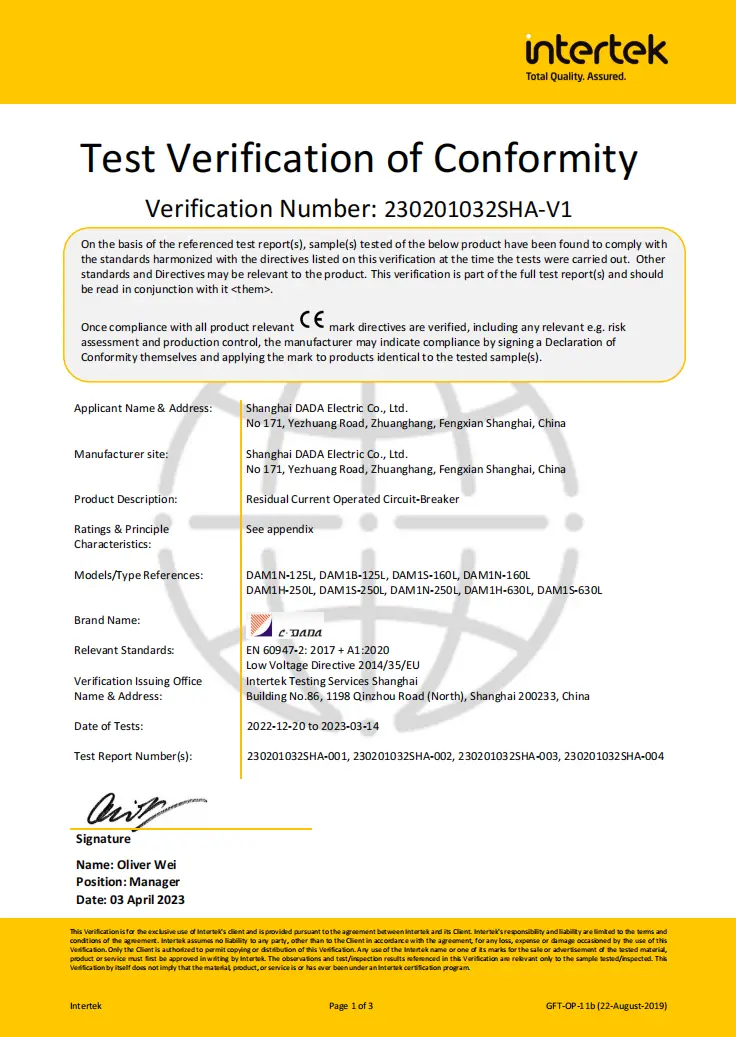

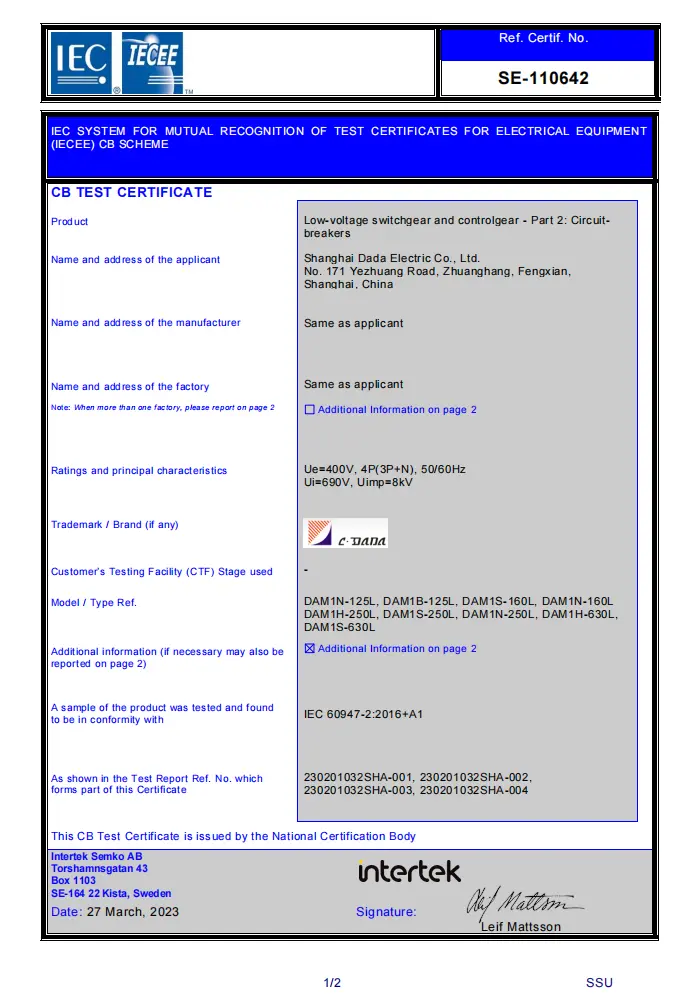

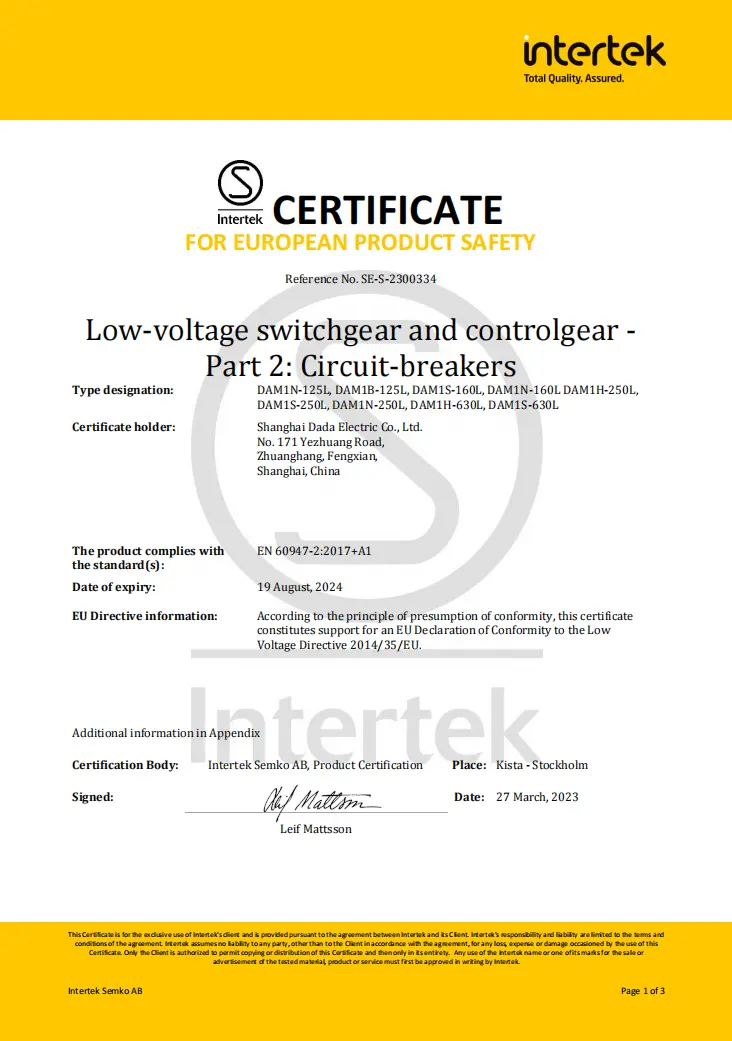

Certifikati: CE, CB, SEMKO

Ključne karakteristike:

★ Višefazni RCD krug → radi do 50 V

★ Odvojite glavne i lučne kontakte

★ Push-to-trip test gumb

★ Podesiva magnetska postavka (0,8–1,0×In)

★ Jaka EMI/RFI sposobnost protiv smetnji

★ Potpuni asortiman dodatne opreme: okidač, pomoćni/alarmni kontakti, okretna ručka

Tehnički list

Zaštitni prekidači strujnog kruga (ELCB)

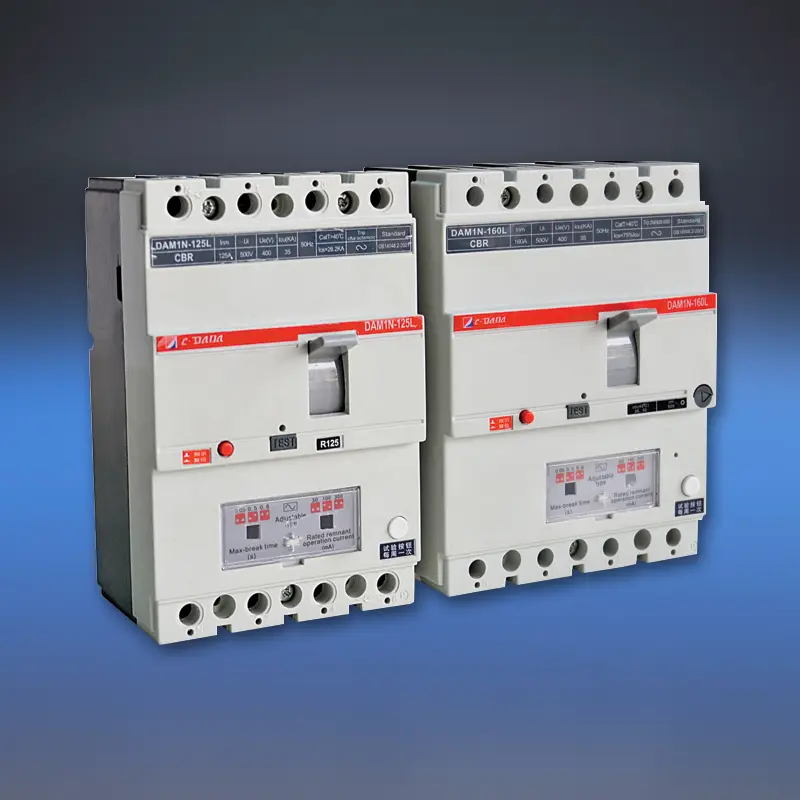

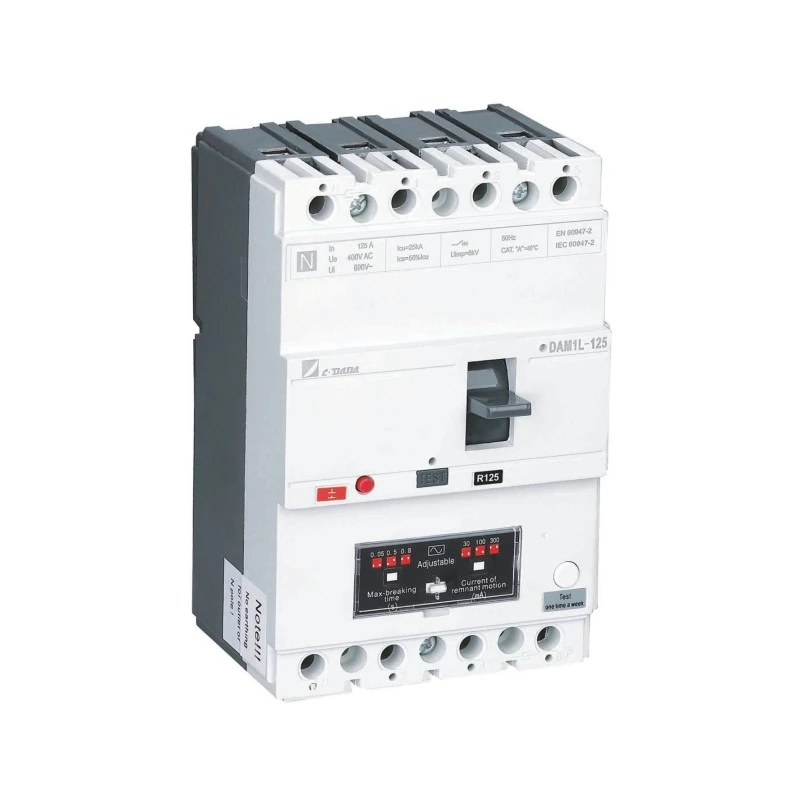

Model			DAM1-125L			DAM1-160L
Šifra prekidne sposobnosti			B	N	S	B	N	S
Nazivna struja veličine okvira - Inm (A)			125A			160A
Nazivna ulazna struja (40,50 ili 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415 V
Broj pol			4P			4P
Icu (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (vrh)/cos f (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosf			9/0,5			19/0,5
Prag preostale struje (mA)			100-300-500			100-300-500
Vremenska odgoda (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrična svojstva (V)			2500			3000
udaljenost lonizacije (mm)			≤30/0			≤30/0
Izdržljivost	Ukupni ciklusi		8000			8000
	Električni život		1000			1000
	Mehanički život		7000			7000
Kategorija (EN 60947-2/IEC 60947-2)	Glavni krug		A/0			A/0
	Pomoćni krug		AC-15			AC-15
Otpuštanje ispod napona			√			√
Shunt Release			√			√
Pomoćni kontakt			√			√
Kontakt za alarm			√			√
Pomoćni kontakt i alarmni kontakt			√			√
Mehanizam rada ručke			√			√
Električni radni mehanizam			√			√
Poklopac terminala			√			√
Razdjelnik faza			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Težina	Fiksna verzija 3P/4P		-			-
	Plug-in verzija 3P/4P		-			-
	Izvucite verziju 3P/4P		-			-

Zašto odabrati CDADA MCCB sa zaštitom od curenja?

★ Prava integrirana sigurnost

Za razliku od dodatnih RCD modula, DAM1L ima ugrađenu, tvornički kalibriranu zaštitu od curenja—osiguravajući savršenu koordinaciju i eliminirajući probleme s kompatibilnošću.

★ Višefazno napajanje za RCD krug

Rani RCD-ovi nisu uspjeli ako je jedna faza izgubljena. Dizajn CDADA koristi sve faze za napajanje zaštitne elektronike, tako da nastavlja raditi čak i tijekom gubitka faze ili ozbiljnog podnapona.

★ Dvostruki ciljevi zaštite u jednom uređaju

◆ 30 mA: Zadovoljava IEC zahtjeve za osobnu zaštitu od udara

◆ 100mA–1000mA: Sprječava požare degradacije izolacije od malih, trajnih kvarova na zemlji

★ Podesivo polje za uvjete stvarnog svijeta

Fino podesite osjetljivost i vremensku odgodu kako biste izbjegli neugodno saplitanje u vlažnim okruženjima (npr. autopraonice, farme) uz održavanje sigurnosti.

★ Pouzdanost industrijske razine

Visoka prekidna sposobnost (H-tip), robusno odvajanje luka i IP20+ zaštita terminala čine ga prikladnim za teške komercijalne i industrijske uvjete.

★ Globalna usklađenost, lokalna vrijednost

Certificirano za Europu (CE/CB), nordijske zemlje (SEMKO)—idealno za izvozne projekte—s konkurentnim cijenama od provjerenog kineskog proizvođača.

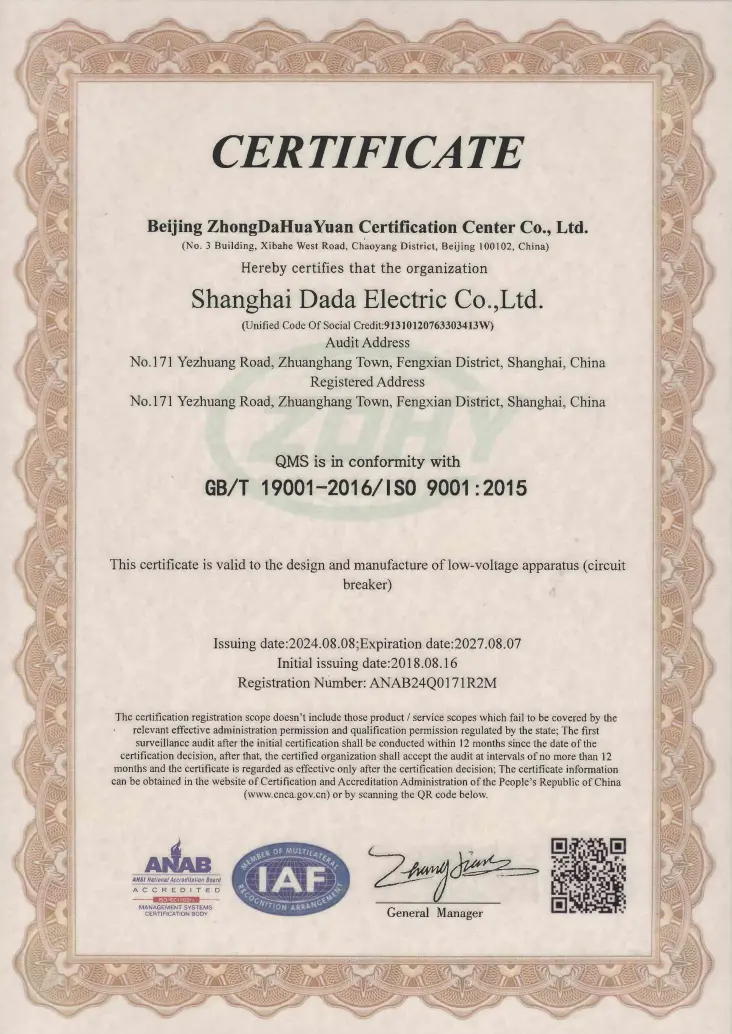

★ Naš proizvodni pogon certificiran je prema sustavu upravljanja kvalitetom ISO9001:2015.

Tipične primjene

Visoke stambene zgrade: glavni dovod ili podne ploče (300 mA za smanjenje rizika od požara)

Tuneli i podzemne željeznice: kritična infrastruktura koja zahtijeva sigurno otkrivanje curenja

Bolnice i škole: zaštita od 30 mA u vlažnim prostorima (laboratoriji, zahodi)

Industrijska postrojenja: Motorni vodovi s nadzorom zemljospoja

Gradilišta: Privremeni razvod električne energije sa zaštitom osoblja

FAQ

P1: Koja je razlika između standardnog MCCB i MCCB sa zaštitom od curenja?

A1: Standardni MCCB štiti samo od preopterećenja i kratkog spoja. DAM1L dodaje detekciju preostale struje (curenje uzemljenja)—okidanje kada struja curi u zemlju (npr. kroz osobu ili oštećenu izolaciju), sprječavajući strujni udar ili požar.

P2: Mogu li koristiti 100A MCCB RCD za osobnu zaštitu?

A2: Samo ako je postavljeno na 30mA. Nazivna struja (100A) definira nosivost; rezidualna postavka (I△n) definira sigurnosnu funkciju. Za zaštitu od udara, I△n mora biti ≤30mA, bez obzira na In.

P3: Zašto RCD krug treba višefazno napajanje?

A3: Ako se napaja samo iz jedne faze, jednofazni kvar bi onemogućio zaštitu od curenja. Višefazni dizajn CDADA osigurava da RCD ostaje aktivan čak i tijekom gubitka faze ili niskog napona (do 50 V) - što je kritično za sigurnosni kontinuitet.

P4: Je li 4P propuštanje MCCB prikladan za TT ili TN-S sustave?

A4: Da—dizajniran je za TT, TN-S i IT sustave. 4P dizajn prekida sve faze i nulu, što je bitno za TT sustave gdje neutral nije pouzdano uzemljen uzvodno.

P5: Zašto odabrati CDADA umjesto modularnih kombinacija RCD + MCCB?

A5: CDADA DAM1L nudi:

● Manji otisak (integrirani u odnosu na dva uređaja)

● Zajamčena koordinacija (bez rizika od neusklađenosti)

● Niži troškovi i složenost ožičenja

● Veća pouzdanost (jedna zapečaćena jedinica)

● Prilagodba na licu mjesta nije moguća s RCD-ovima fiksne osjetljivosti
