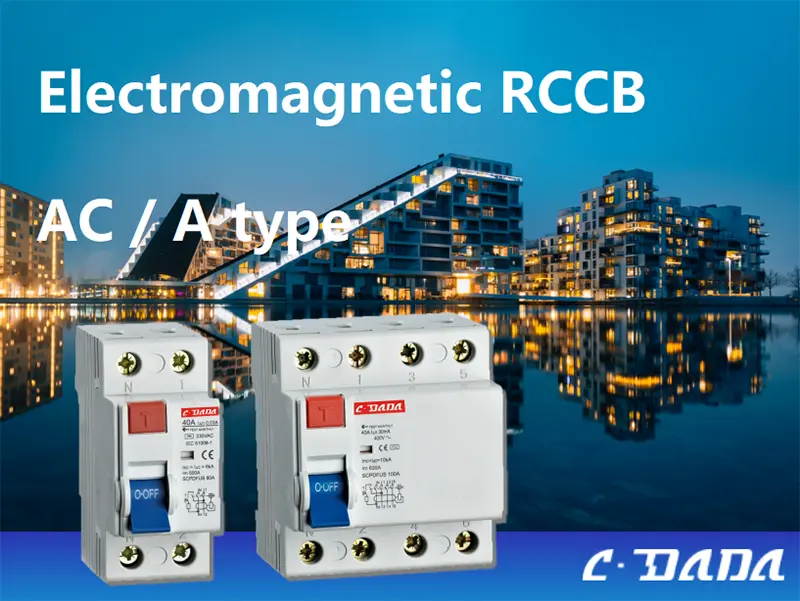

Elektromagnetski prekidač rezidualne struje

Za kritičnu sigurnost gdje pouzdanost ne može ovisiti o vanjskom napajanju, odaberite CDADA elektromagnetski prekidač strujnog kruga (RCCB). Projektirao Shanghai DADA Electric CO., LTD prema standardima IEC 61008-1, ovaj čisto elektromagnetski RCCB radi bez ikakvog elektroničkog sklopa ili pomoćnog napona—što ga čini otpornim na fluktuacije snage, prenapone ili neutralne gubitke.

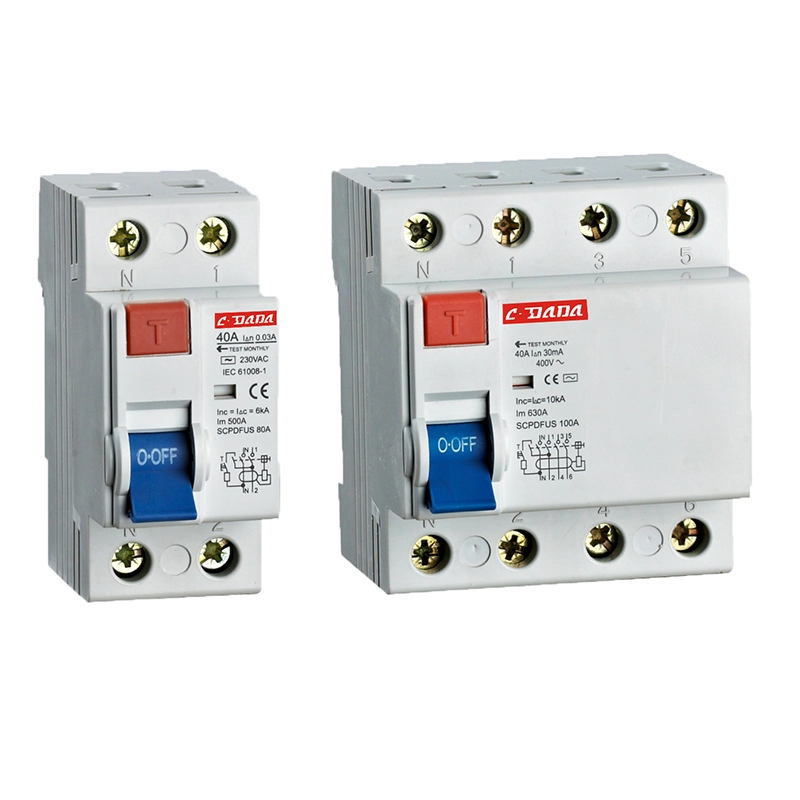

Dostupan u 2P (1+N) i 4P (3+N) konfiguracijama s nazivnom strujom od 16A do 100A i osjetljivošću od 10mA, 30mA ili 100mA, pruža sigurnu zaštitu od zemljospoja u zagađenim, visoko vlažnim ili nestabilnim mrežnim okruženjima.

Uz uvjetnu ocjenu kratkog spoja od 6 kA, uvezeno kućište otporno na plamen i indikator položaja kontakta, CDADA elektromagnetski RCCB pouzdan je u industrijskim objektima, ruralnoj infrastrukturi i izvoznim pločama gdje je apsolutna mehanička pouzdanost najvažnija.

Ključne specifikacije

Tip: Elektromagnetski RCCB (bez elektronike, nije potrebno pomoćno napajanje)

Norma: IEC 61008-1

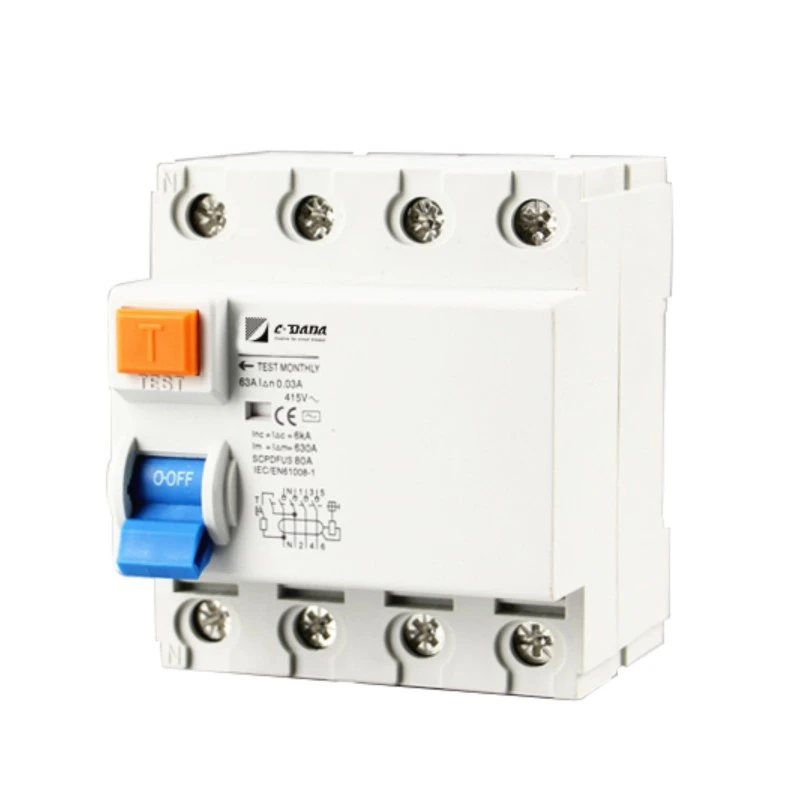

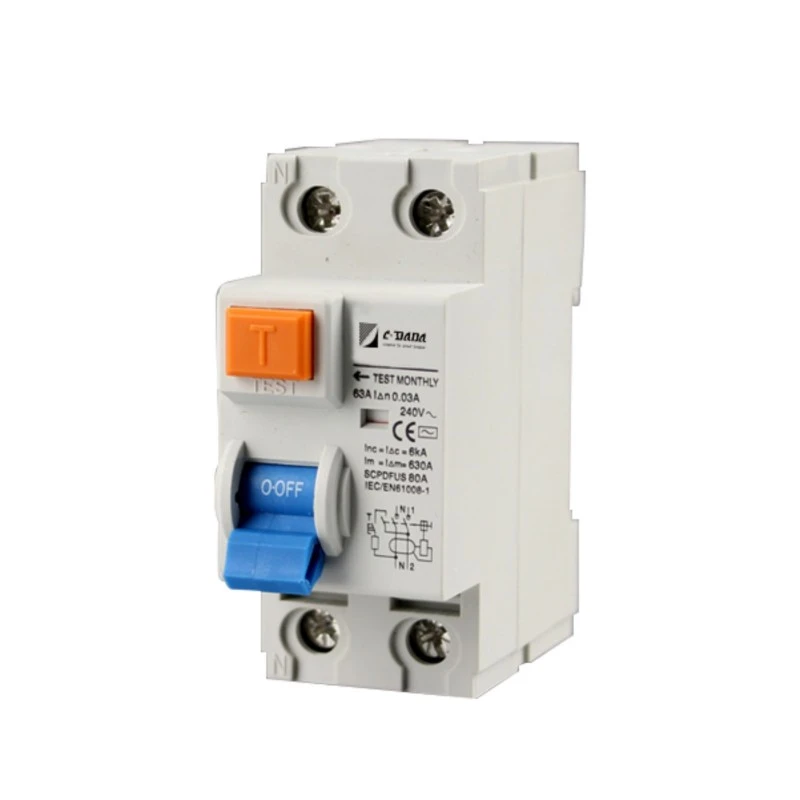

Polovi: 2P (1+N) ili 4P (3+N)

Nazivna struja (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nazivni napon:

2P: 240V AC

4P: 240/415 V AC

Osjetljivost (I△n): 10mA, 30mA, 100mA

Struja bez okidanja: 0,5 × I△n

Vrijeme putovanja na I△n: ≤ 0,1 sekunda

Kapacitet stvaranja i prekida (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Uvjetna struja kratkog spoja (Inc): 6kA

Izdrživi napon (Uimp): 6000V

Stupanj zaštite: IP20

Montaža: DIN tračnica 35 mm, širina 45 mm

Priključci: Pin tip, podržava kabele do 35 mm²

Kućište: uvozna plastika otporna na plamen, otporna na toplinu i udarce

Radna temperatura: Prikladno za zagađena/teška okruženja

Vizualni indikator: Indikator stanja kontaktora (pokazuje stanje ON/OFF)

Mehanizam okidanja: čisto elektromagnetsko oslobađanje – radi čak i bez napona na mreži

Zašto odabrati CDADA Electromagnetic RCCB?

★ Nulta ovisnost o naponu napajanja

Za razliku od elektroničkih RCCB-ova, elektromagnetski zaštitni prekidač na rezidualnu struju ne zahtijeva pomoćno napajanje—okida se pouzdano čak i ako je neutralni prekidač prekinut, napon pada ili tijekom nestanka struje.

★ Neusporediva pouzdanost u teškim uvjetima

Poseban dizajn terminala i visokokvalitetni materijali osiguravaju stabilne performanse u prašnjavim, vlažnim ili korozivnim okruženjima—idealno za farme, tunele i vanjske ormare.

★ Inherentno siguran dizajn

Nema poluvodiča = nema starenja, nema softverskih grešaka, nema EMI osjetljivosti. Samo mehaničko-magnetska fizika—dokazana desetljećima.

★ Usklađenost s globalnim standardima

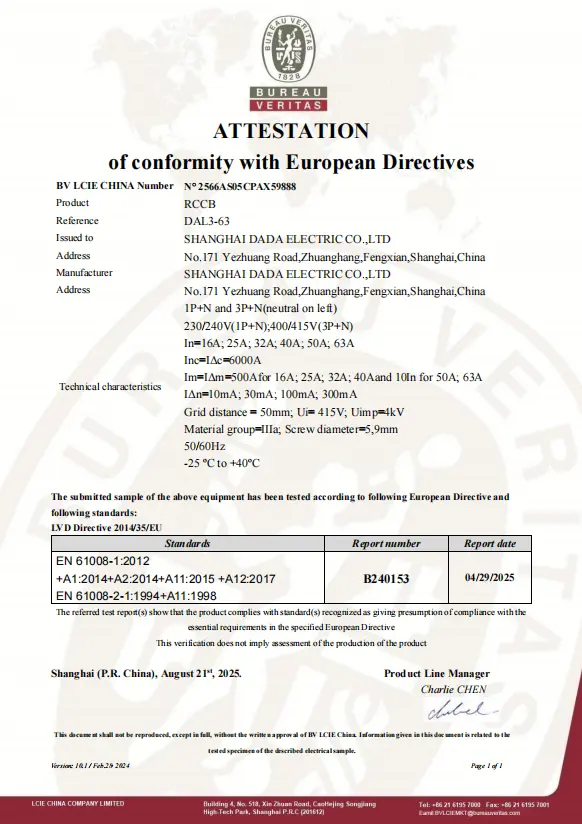

Potpuno usklađen s IEC 61008-1, pogodan za međunarodne projekte koji zahtijevaju robusnu zaštitu bez održavanja.

★ Jasne operativne povratne informacije

Ugrađeni indikator položaja kontakta omogućuje trenutnu vizualnu potvrdu—ključno za sigurnosne revizije i održavanje.

★ Poštujući povjerljivost klijenata, služimo brojnim distributerima i OEM partnerima diljem svijeta koji opskrbljuju velike projekte i lokalna tržišta.

★ Naši prodajni i inženjerski timovi nastoje odgovoriti na sve tehničke upite unutar 24 radna sata.

Tipične primjene

Ruralna elektrifikacija: Područja s nestabilnom ili slabom mrežom

Industrijska postrojenja: Visoka EMI okruženja (zavarivači, motori)

Tuneli i rudnici: Vlažni, zagađeni uvjeti

Sigurnosni sustavi: gdje se ne može jamčiti neutralni integritet

Izvozne ploče: Za tržišta koja zahtijevaju čistu elektromagnetsku pouzdanost (npr. dijelovi Afrike, Bliskog istoka, jugoistočne Azije)

Često postavljana pitanja (FAQ)

P1: Koja je razlika između RCD-ova tipa A i tipa AC? A1:

● Vrsta AC: detektira samo glatko sinusoidalno curenje izmjenične struje (npr. zbog grešaka grijača).

● Vrsta A: Otkriva curenje AC + pulsirajuće DC (npr. iz punjača za telefon, LED pokretačkih programa, perilica rublja). → Tip A je potreban u modernim instalacijama s elektroničkim trošilima. CDADA nudi obje vrste—potvrdite svoje potrebe aplikacije.

P2: Koja je razlika između elektroničkih i elektromagnetskih RCCB-a?

Značajka	Elektronički RCCB	Elektromagnetski RCCB
Potrebna snaga	Da (potreban je linijski napon)	Ne – radi na 0V
Neutralna ovisnost	Ne radi ako se neutralni pokvari	I dalje radi bez neutralnog
EMI osjetljivost	Može se lažno isključiti u blizini motora/VFD-ova	Otporan na EMI
trošak	Donji	Malo viši
Slučaj upotrebe	Stabilne urbane mreže	Surovi, ruralni ili kritični sustavi

P3: Podržava li ovaj elektromagnetski RCCB 30mA osobnu zaštitu?

A3: Da—dostupan je u 10mA, 30mA i 100mA. Verzija od 30 mA udovoljava IEC zahtjevima za zaštitu od strujnog udara koja spašava život.

P4: Može li se koristiti u TT sustavima uzemljenja?

A4: Apsolutno. Zapravo, elektromagnetski RCCB-i su poželjni u TT sustavima jer se ne oslanjaju na stabilnu neutralnu referencu—koja može biti odsutna ili ima visoku impedanciju u TT postavkama.

P5: Zašto odabrati CDADA za elektromagnetski prekidač zaostale struje?

A5: CDADA isporučuje:

● Pravi elektromagnetski dizajn u skladu sa standardom IEC 61008-1

● Nema skrivene elektronike—čisto magnetsko djelovanje

● Visokokvalitetno vatrootporno kućište za sigurnost

● Dokazana pouzdanost u zagađenim okruženjima

● OEM podrška: skupne cijene, certifikacijski dokumenti, brzo uzorkovanje
