Ovaj vodič objašnjava kako radi minijaturni prekidač izmjenične struje od 6kA, što zapravo znači nazivna vrijednost od 6kA, kako krivulje okidanja B, C i D utječu na performanse i kako odabrati odgovarajuću nazivnu struju i konfiguraciju polova. Također identificira uobičajene pogreške pri kupnji i pruža praktičan kontrolni popis za inženjere, izvođače i kupce koji ocjenjuju MCB rješenja proizvođača kao što suShanghai DaDa Electric Co., Ltd.
Sadržaj
- Što je 6kA AC minijaturni prekidač?
- Zašto je prekidna moć od 6kA važna?
- Kako AC minijaturni prekidač štiti strujni krug?
- Koje tehničke parametre bi kupci trebali provjeriti?
- Kako B, C i D krivulje putovanja utječu na odabir?
- Gdje se obično koriste 6kA AC minijaturni prekidači?
- Koje probleme može spriječiti pravi MCB?
- Kako kupci mogu odabrati odgovarajući 6kA automatski prekidač?
- Uobičajene pogreške pri odabiru koje treba izbjegavati
- Zašto raditi s iskusnim proizvođačem automatskih prekidača?
- Često postavljana pitanja
- Kontaktirajte Shanghai DaDa Electric Co., Ltd.

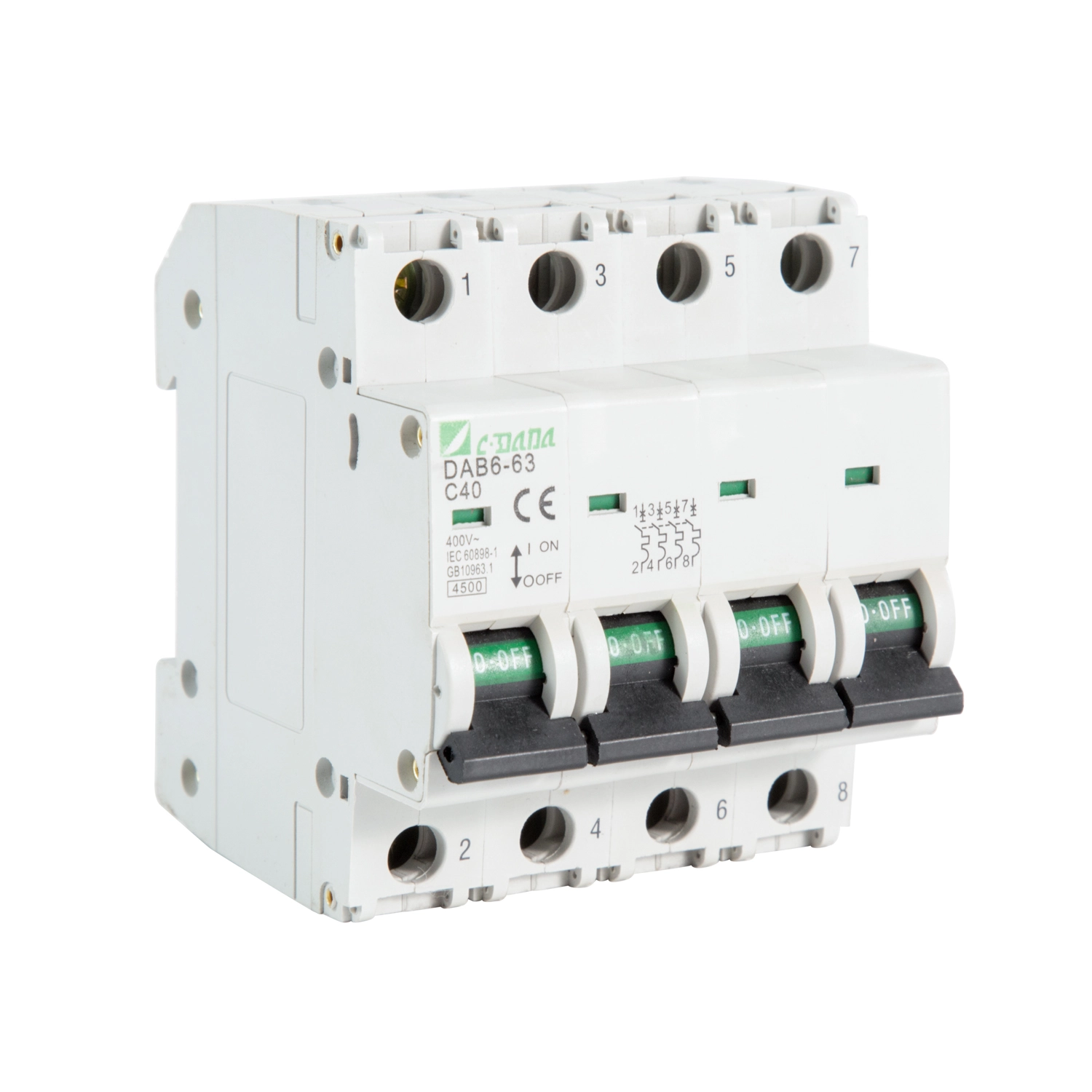

Što je 6kA AC minijaturni prekidač?
Minijaturni prekidač strujnog kruga, obično nazvan MCB, zaštitni je sklopni uređaj dizajniran za automatsko isključivanje električnog kruga kada se pojave nenormalni strujni uvjeti. Za razliku od tradicionalnog osigurača, MCB se normalno može resetirati nakon uklanjanja kvara, što ga čini prikladnim za ponovljeni rad i održavanje.
Pojam6kAodnosi se na nazivnu prekidnu sposobnost kratkog spoja prekidača pod primjenjivim uvjetima ispitivanja. Jednostavnim rječnikom rečeno, 6kA MCB dizajniran je za sigurno prekidanje očekivane struje kratkog spoja do 6000 ampera kada su ispunjeni navedeni zahtjevi.
Proizvodi koji su u skladu s IEC/EN 60898-1 obično specificiraju parametre kao što su nazivna struja, nazivni napon, frekvencija, prekidna sposobnost i trenutne karakteristike okidanja. Komercijalni rasponi MCB-a mogu ponuditi 6kA vrijednosti za različite struje i konfiguracije polova.
6kA nije normalna radna struja prekidača. MCB od 16 A, na primjer, namijenjen je da nosi svoju nazivnu struju pod određenim uvjetima, dok brojka od 6 kA opisuje njegovu sposobnost prekida kratkog spoja. Ove dvije specifikacije odgovaraju na potpuno različita inženjerska pitanja.
Zašto je prekidna moć od 6kA važna?
Kratki spojevi mogu proizvesti ekstremno visoke struje u vrlo kratkom razdoblju. Ako zaštitni uređaj ne može sigurno prekinuti struju kvara dostupnu na mjestu ugradnje, posljedice mogu uključivati ozbiljna oštećenja kontakta, prekomjernu toplinu, kvar opreme ili opasan električni luk.
Stoga se prekidna moć ne smije birati samo zato što je 6kA uobičajeno dostupna specifikacija. Očekivana struja kratkog spoja na mjestu instalacije mora se procijeniti, a odabrani prekidač mora imati odgovarajuću sposobnost prekidanja za taj sustav.
| Parametar | Što to znači | Zašto je važno |
|---|---|---|
| 6kA | Nazivna prekidna sposobnost kratkog spoja | Određuje može li prekidač sigurno prekinuti navedenu razinu struje kvara |
| Nazivna struja (in) | Normalna strujna vrijednost MCB | Mora se uskladiti s kapacitetom vodiča i očekivanim opterećenjem |
| Nazivni napon (Ue) | Radni napon za aplikaciju | Mora biti kompatibilan s električnim sustavom |
| Krivulja putovanja | Definira trenutno područje magnetskog okidanja | Pomaže u sprječavanju neželjenog okidanja uz održavanje zaštite od greške |
| Broj Poljaka | Broj uključenih/zaštićenih vodiča | Mora odgovarati konfiguraciji kruga |
Specifikacije proizvođača pokazuju da su automatski prekidači od 6kA dostupni za niz struja i konfiguracija napona, uključujući uobičajene 230V i 400V AC distribucijske sustave.
Kako AC minijaturni prekidač štiti strujni krug?
Tipični MCB kombinira toplinske i magnetske zaštitne mehanizme. Ove dvije funkcije rješavaju različite električne probleme.
- Toplinska zaštita:Trajno preopterećenje zagrijava bimetalni element. Kada temperatura dosegne radni prag, mehanizam se oslobađa i otvara krug.
- Magnetska zaštita:Visoka struja kratkog spoja stvara snažan magnetski učinak koji aktivira mehanizam za trenutno okidanje, brzo prekidajući strujni krug.
- Ručno prebacivanje:MCB se obično može ručno uključiti za izolaciju strujnog kruga tijekom radova na održavanju ili instalaciji.
Ova kombinacija čini MCB prikladnim za strujne krugove gdje je potrebno riješiti i dugotrajna preopterećenja i iznenadne kvarove kratkog spoja. Moderni asortimani MCB proizvoda obično kombiniraju toplinske i magnetske okidače i mogu pružiti karakteristike B, C ili D, ovisno o namjeravanom opterećenju.
Koje tehničke parametre bi kupci trebali provjeriti?
Kupci se često fokusiraju na trenutnu ocjenu i cijenu dok zanemaruju druge parametre. Za pouzdanu specifikaciju projekta, sljedeće karakteristike treba provjeriti zajedno.
| Specifikacija | Tipično razmatranje | Kontrolna točka kupca |
|---|---|---|
| Prekidna sposobnost | 6kA | Potvrdite da je prikladan za moguću struju kvara |
| Nazivna struja | Ovisno o aplikaciji | Uskladite s opterećenjem i kapacitetom vodiča |
| Nazivni napon | Uobičajeni AC distribucijski naponi | Uskladite napon sustava |
| Frekvencija | 50/60Hz uobičajeno navedeno | Potvrdite kompatibilnost s lokalnom mrežom |
| Karakteristike putovanja | B/C/D | Uskladite krivulju s karakteristikama udarnog opterećenja |
| Konfiguracija stupova | 1P, 1P+N, 2P, 3P, 4P ovisno o proizvodu | Uskladite raspored ožičenja |
| Montaža | DIN tračnica je uobičajena | Potvrdite kompatibilnost s razdjelnom pločom |
| Standardi | IEC/EN 60898-1 ili drugi primjenjivi standard | Zatražite tehničku dokumentaciju i certifikaciju ako je potrebno |
Dokumentacija proizvoda etabliranih proizvođača obično pruža ove parametre zajedno, umjesto da tretira prekidnu sposobnost kao izoliranu specifikaciju.
Kako B, C i D krivulje putovanja utječu na odabir?
Krivulja okidanja jedna je od najvažnijih odluka pri specifikaciji MCB. Slovo opisuje približni raspon u kojem radi magnetski trenutni okidač u odnosu na nazivnu struju prekidača.
| Krivulja | Tipično magnetsko okidanje | Tipična primjena |
|---|---|---|
| B | 3–5 × In | Opterećenja s niskim udarom, rasvjeta, otporni krugovi |
| C | 5–10 × In | Općenamjenska i umjereno induktivna opterećenja |
| D | 10–20 × in | Veća udarna opterećenja kao što su neki motori i transformatori |
Ti su rasponi obično povezani s IEC 60898-1 karakteristikama MCB.
Na primjer, ako motor proizvodi privremenu struju pokretanja nekoliko puta veću od svoje normalne radne struje, vrlo osjetljiva krivulja može se nepotrebno isključiti tijekom pokretanja. Uređaj s C-krivuljom ili D-krivuljom može biti prikladniji, ovisno o opremi i kompletnom dizajnu kruga.
Gdje se obično koriste 6kA AC minijaturni prekidači?
6kA AC minijaturni prekidač može biti prikladan za mnoge niskonaponske primjene kada stvarna razina kvara, napon, struja i instalacijski zahtjevi spadaju u specifikacije uređaja.
- Stambena distribucija:rasvjetni krugovi, strujni krugovi utičnica, kućanski aparati i strujni krugovi grana.
- Poslovne zgrade:uredske razdjelne ploče, sustave rasvjete, maloprodajne objekte i krugove male opreme.
- Industrijske kontrolne ploče:pomoćni krugovi, upravljačka oprema, mali motori i druga odgovarajuća niskonaponska opterećenja.
- Građevinske usluge:Pomoćni krugovi povezani s HVAC-om, pumpe, rasvjeta i opća distribucija energije gdje su specifikacije prikladne.
- Električni razvodni ormari:zaštita grana i modularni distribucijski sustavi.
Stvarnu primjenu treba uvijek provjeriti prema dokumentaciji proizvoda proizvođača i zahtjevima instalacije. Oznaka od 6 kA nikada se ne bi trebala smatrati prikladnom za svako električno okruženje.
Koje probleme može spriječiti pravi MCB?
Jedna od najvećih briga pri kupnji nije samo radi li razbijač, već radi li dosljedno u uvjetima za koje je odabran.
1. Trajno preopterećenje
Strujni krug koji predugo prolazi prekomjernom strujom može uzrokovati zagrijavanje vodiča i prerano propadanje opreme. Toplinski okidač je dizajniran da odgovori na uvjete dugotrajnog preopterećenja.
2. Oštećenje uslijed kratkog spoja
Odgovarajuća prekidna sposobnost omogućuje MCB-u da prekine prekomjernu struju kvara bez prekoračenja specificirane sposobnosti prekida uređaja.
3. Neugodno saplitanje
Neprikladna krivulja okidanja može uzrokovati nepotrebne prekide kada se oprema pokrene. Usklađivanje karakteristika B, C ili D s opterećenjem pomaže u rješavanju ovog problema.
4. Teško održavanje
Modularni MCB može pružiti praktičnu ručnu izolaciju, pomažući električarima da identificiraju i rade na pojedinačnim strujnim krugovima bez nužnog isključivanja cijelog distribucijskog sustava.
5. Neizvjesnost nabave
U B2B projektima, nepotpune tehničke specifikacije mogu dovesti do pogrešnih proizvoda, odgođenih odobrenja ili troškova zamjene. Jasan tehnički list proizvoda i definirani tehnički parametri smanjuju ove rizike.
Kako kupci mogu odabrati odgovarajući 6kA automatski prekidač?
Praktični proces odabira može se podijeliti u nekoliko koraka. To pomaže inženjerima i timovima za nabavu da izbjegnu odabir proizvoda samo iz naslova kataloga.
-
Odredite napon sustava.
Provjerite nazivni AC napon i je li aplikacija jednofazna ili trofazna. -
Izračunajte ili potvrdite proračunsku struju.
Nazivnu struju MCB treba uskladiti s očekivanim opterećenjem kruga i dopuštenom strujom vodiča. -
Odredite očekivanu struju kratkog spoja.
Provjerite raspoloživu struju kvara na mjestu ugradnje i potvrdite da je odabrana prekidna moć od 6kA odgovarajuća. -
Procijenite nalet opterećenja.
Odredite sadrži li strujni krug motore, transformatore, kapacitivnu opremu, prekidačke izvore napajanja ili druga opterećenja koja proizvode značajnu struju pokretanja. -
Odaberite odgovarajuću krivulju putovanja.
Odaberite B, C ili D na temelju stvarnih zahtjeva za opterećenjem i zaštitom umjesto jednostavnog odabira najčešće opcije. -
Odaberite konfiguraciju stupa.
Potvrdite zahtijeva li projekt 1P, 1P+N, 2P, 3P, 3P+N ili drugu konfiguraciju koju podržava serija proizvoda. -
Provjerite standarde i dokumentaciju.
Zatražite primjenjivu podatkovnu tablicu, podatke o ispitivanju, certifikate, crteže s dimenzijama i upute za instalaciju. -
Provjerite kompatibilnost ploče.
Provjerite dimenzije DIN-šine, raspored terminala, raspon vodiča, pribor i raspoloživi prostor za ugradnju.
- □ Nazivni napon potvrđen
- □ Nazivna struja potvrđena
- □ 6kA prekidna sposobnost provjerena
- □ B/C/D krivulja odabrana prema opterećenju
- □ Potvrđena konfiguracija stupova
- □ Primjenjivi standard potvrđen
- □ Provjerene su dimenzije i montaža na DIN-šinu
- □ Potrebna je potvrda i dokumentacija o ispitivanju
- □ Pregledano radno okruženje
- □ Razmotrena koordinacija s uzvodno/nizvodno zaštitom
Uobičajene pogreške pri odabiru koje treba izbjegavati
Čak i kada se osnovne specifikacije čine točnima, nekoliko pogrešaka može stvoriti probleme nakon instalacije.
| Pogreška | Potencijalni problem | Bolja praksa |
|---|---|---|
| Odabir samo po amperaži | Drugi kritični parametri možda neće odgovarati | Zajedno procijenite napon, krivulju, prekidnu sposobnost, polove i standarde |
| Pod pretpostavkom da je svaki prekidač od 6kA zamjenjiv | Različiti proizvodi mogu imati različite dimenzije i specifikacije izvedbe | Usporedite kompletne podatkovne tablice |
| Korištenje pogrešne krivulje putovanja | Neugodno okidanje ili neadekvatna prikladnost primjene | Procijenite stvarni udar opterećenja |
| Ignoriranje očekivane struje kvara | Prekidna sposobnost može biti nedovoljna | Provjerite razinu greške na mjestu instalacije |
| Previd koordinacije dirigenta | Zaštita možda neće ispravno odgovarati sustavu ožičenja | Uskladite nazivni učinak MCB s kapacitetom vodiča |
| Kupnja bez dokumentacije | Odobrenje i instalacija mogu postati teški | Zatražite tehničke dokumente i dokumente o sukladnosti prije kupnje |
Ispravna koordinacija između nazivne struje, kapaciteta vodiča, karakteristike okidanja i razine kvara ključna je za pouzdan odabir MCB.
Zašto raditi s iskusnim proizvođačem automatskih prekidača?
Za nabavu velikih količina, OEM projekte, distribucijska partnerstva i proizvodnju električnih ploča, kvaliteta proizvoda je samo jedno od razmatranja. Kupci također trebaju dosljedne specifikacije, stabilnu proizvodnju, responzivnu tehničku komunikaciju i dokumentaciju koja podržava odobrenje projekta.
Shanghai DaDa Electric Co., Ltd.može se smatrati proizvodnim partnerom za kupce koji traže rješenja za minijaturne prekidače i srodne proizvode za niskonaponsku električnu zaštitu. Za B2B kupce, najkorisnija procjena dobavljača trebala bi se usredotočiti na mjerljive tehničke informacije, a ne samo na marketinške tvrdnje.
- Jasne specifikacije proizvoda i tehnički parametri
- Definirani rasponi nazivne struje i napona
- Dostupne opcije prekidne moći
- Informacije o krivulji putovanja za različite uvjete opterećenja
- Crteži proizvoda i informacije o instalaciji
- Primjenjiva certifikacija i dokumentacija o sukladnosti
- Stabilni postupci proizvodnje i kontrole kvalitete
- Tehnička komunikacija za zahtjeve specifične za projekt
- OEM/ODM podrška gdje je primjenjivo
Za uvoznike i distributere električne energije ovi čimbenici mogu biti posebno važni kada proizvode treba integrirati u različite distribucijske sustave ili prodati na više tržišta.
Često postavljana pitanja
6kA odnosi se na nazivnu prekidnu sposobnost kratkog spoja pod primjenjivim uvjetima ispitivanja. Predstavlja 6000 ampera i ne treba ga brkati s normalnom nazivnom strujom MCB-a.
Ne. Prikladnost ovisi o očekivanoj struji kratkog spoja, naponu sustava, nazivnoj struji, karakteristici okidanja, konfiguraciji polova, uvjetima instalacije i primjenjivim propisima. Raspoloživu struju kvara treba provjeriti prije odabira prekidača.
Dva broja opisuju različite parametre. 6kA je nazivna prekidna moć, dok je 6A vrijednost nazivne struje. Prekidač bi potencijalno mogao imati nazivnu struju od 6 A i prekidni kapacitet od 6 kA.
Oni identificiraju različite karakteristike trenutnog magnetskog okidanja. Prema IEC 60898-1, B se općenito povezuje s približno 3-5 puta većom nazivnom strujom, C s približno 5-10 puta većom, a D s približno 10-20 puta većom.
Motori mogu imati znatnu početnu struju, tako da karakteristike C ili D mogu biti odgovarajuće ovisno o motoru i krugu. Konačni odabir treba uzeti u obzir početnu struju, struju kvara, impedanciju kabela i koordinaciju s drugim zaštitnim uređajima.
Ne automatski. Ako očekivana struja kratkog spoja premašuje nazivnu prekidnu sposobnost prekidača, uređaj od 6 kA možda nije prikladan. Prekidač se mora odabrati prema razini kvara i primjenjivim zahtjevima za instalaciju.
Kupci bi obično trebali zatražiti detaljnu podatkovnu tablicu, tehničke specifikacije, nacrte s dimenzijama, upute za instalaciju, primjenjive ispitne ili certifikacijske dokumente i relevantne standarde proizvoda. Zahtjevi specifični za projekt mogu zahtijevati dodatnu dokumentaciju.
Dosljednost između proizvodnih serija, sljedivost, tehnička dokumentacija, kontrola kvalitete, mogućnost isporuke i tehnička podrška nakon prodaje mogu značajno utjecati na ukupne troškove i pouzdanost B2B električnog projekta.
