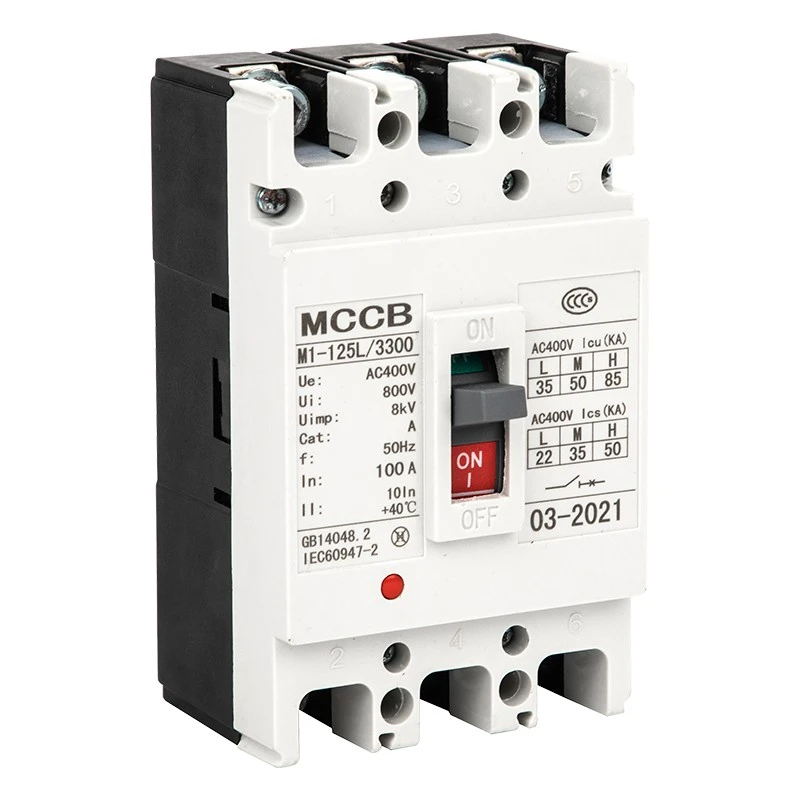

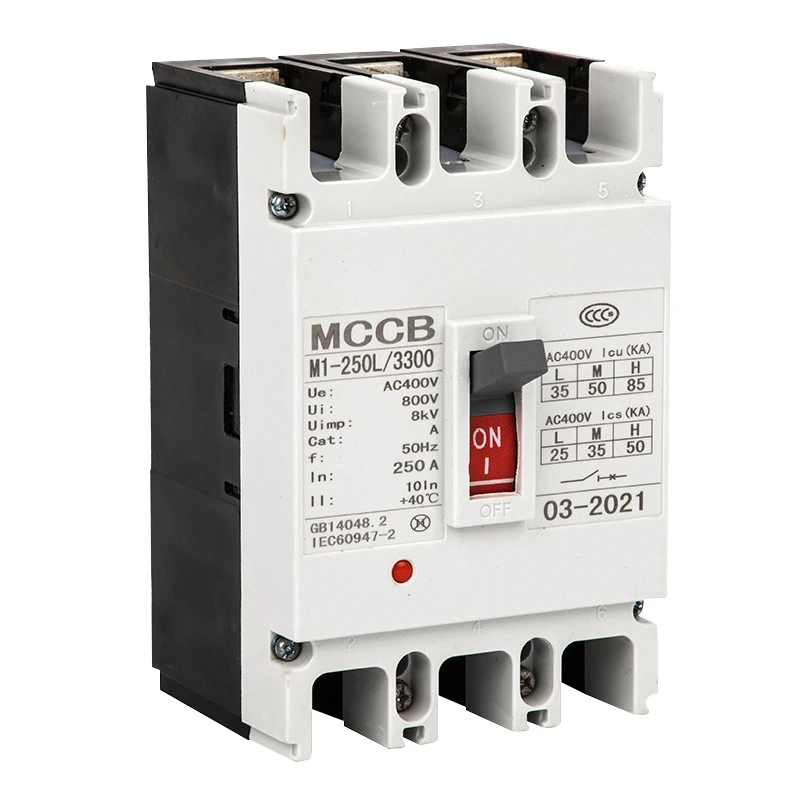

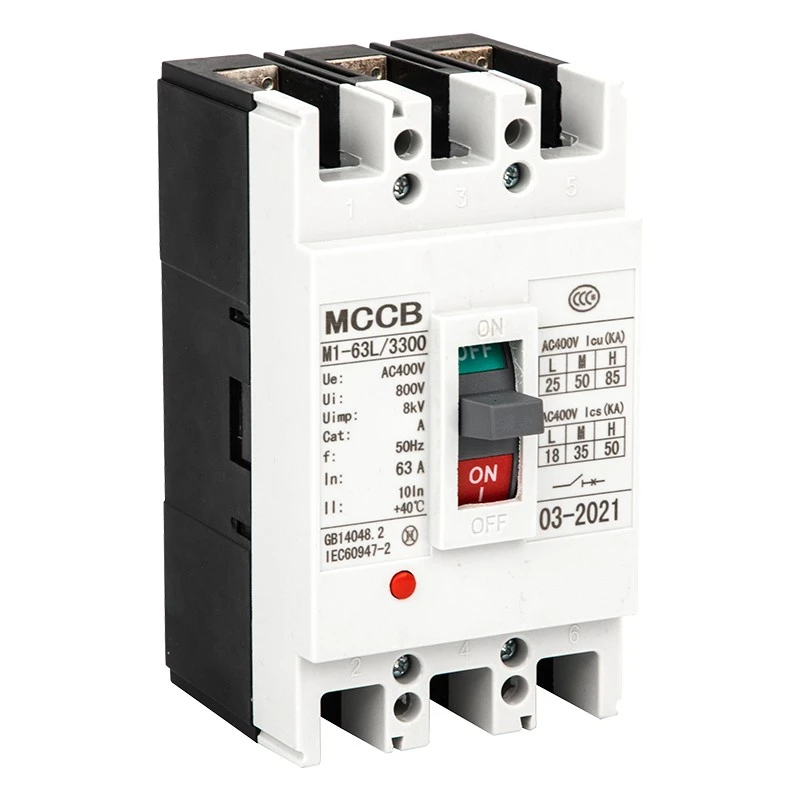

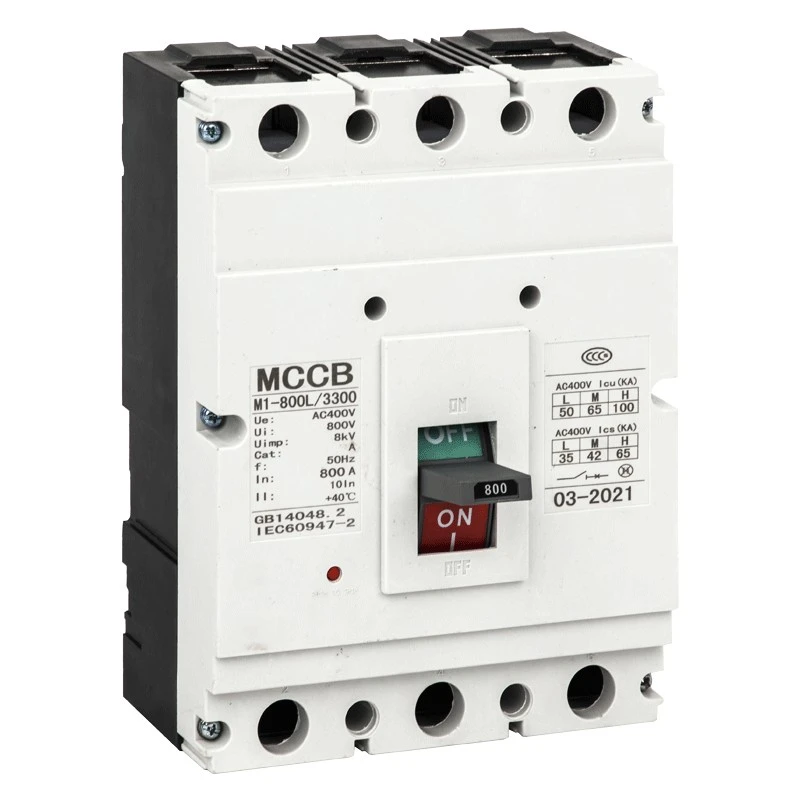

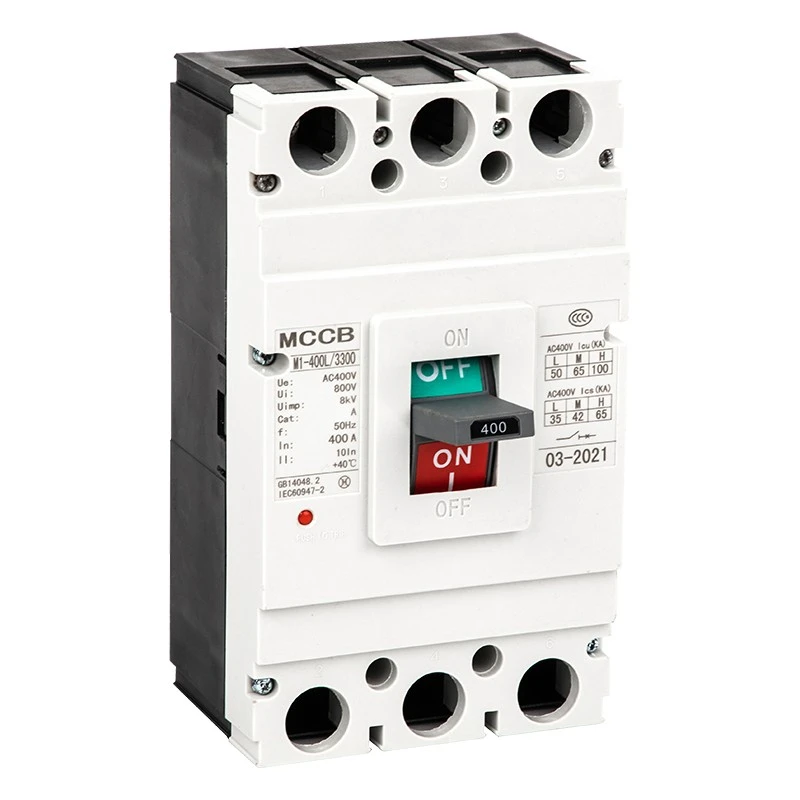

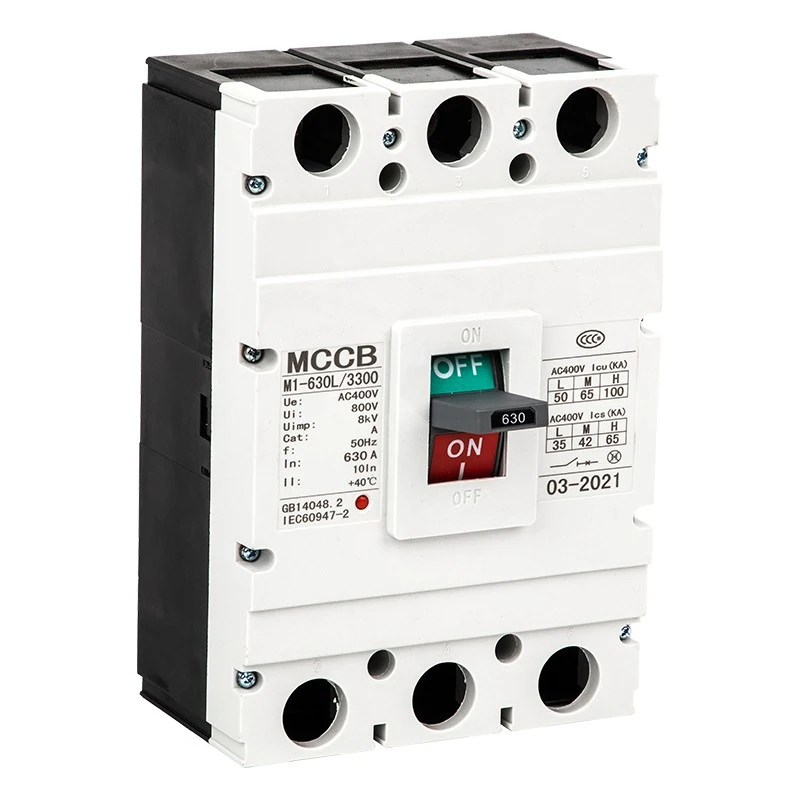

CM1 Prekidač strujnog kruga u lijevanom kućištu

Ovaj automatski prekidač serije CM1 s lijevanim kućištem DAM2 (CM1) niskonaponski je zaštitni uređaj visokih performansi kojeg proizvodi Shanghai DADA Electric Co., Ltd., pouzdan proizvođač i dobavljač u Kini. S nazivnim izolacijskim naponom do 800 V, nazivnim radnim naponom 400 V/690 V i nazivnom strujom od 63 A do 1600 A, naširoko se koristi za distribuciju električne energije, zaštitu strujnog kruga, kontrolu motora i rijetko prebacivanje.

Ova serija podržava vertikalnu i horizontalnu instalaciju, u skladu je sa standardom IEC60947-2 i pruža potpunu zaštitu od preopterećenja, kratkog spoja i podnapona za energetsku opremu.

Značajke proizvoda

★ Nazivni izolacijski napon: 800V; Radni napon: 400V/690V

★ Raspon struje: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Prekidna sposobnost: L standardna, M srednja, H visoka vrsta prekida

★ Termalno-magnetski i elektromagnetski dvostruki načini otpuštanja

★ Vertikalna / horizontalna instalacija, pogodna za izolaciju

★ Širok raspon temperature okoline: -5℃~+40℃

★ Nadmorska visina ≤2000m, stupanj onečišćenja 3

Prijave

Prekidač strujnog kruga CDADA CM1 u lijevanom kućištu ima široku primjenu u industrijskim i civilnim sustavima distribucije električne energije, uključujući tvornice, zgrade, podatkovne centre, elektrane, infrastrukturu, mehaničku opremu i ormare za distribuciju električne energije. Također se koristi za zaštitu motora, pretvorbu krugova i sigurno napajanje u građevinarstvu, metalurgiji, petrokemijskoj i drugim industrijama.

Tehnički parametri

★ Standardi: IEC60947-2, GB14048.2

★ Frekvencija: AC 50Hz/60Hz

★ Stup: 1P, 2P, 3P, 4P

★ Otpuštanje: toplinsko-magnetsko (dvostruko), elektromagnetsko (trenutačno)

★ Trenutna postavka: Vrsta distribucije 10In±20%; Tip motora 12In±20%

★ Ugradnja: Prednje ožičenje, stražnje ožičenje, utični tip

★ Rad: Ručni, električni upravljački mehanizam

Konture i dimenzije ugradnje

Naš CM1 MCCB pruža potpune podatke o dimenzijama za modele 63A–1600A, uključujući prednje ožičenje, stražnje ožičenje i tip priključka. Različite veličine okvira (63/100/225/400/630/800/1250/1600) odgovaraju dimenzijama H, H1, H2 za standardnu ​​ugradnju u ormar. Visina ručnog i električnog upravljačkog mehanizma također je standardizirana za jednostavno sastavljanje.

Pribor i funkcije

Unutarnji pribor

★ Okidač: 70%–110% nazivnog napona za pouzdano okidanje

★ Podnaponski okidač: 35%–70% pad napona za automatsku zaštitu

★ Pomoćni kontakt i kontakt alarma: Povratni signal i alarm kvara

★ Namjensko otpuštanje unaprijed plaćenog mjerača: odgoda okidanja 0,5–2 s

Vanjski dodaci

★ Ručni radni mehanizam

★ Električni (motorni) radni mehanizam

★ Fazni separatori, montažni vijci, setovi sabirnica

Tijek kontrole kvalitete

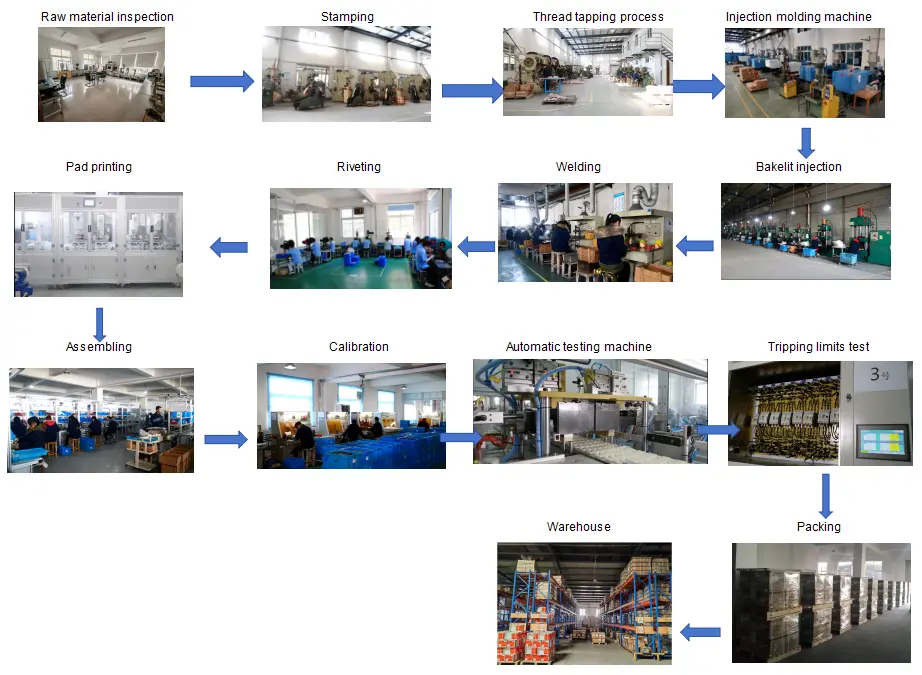

Inspekcija sirovina → Proizvodna obrada → Montažna linija → Test karakteristika putovanja → Test porasta temperature → Test kratkog spoja → Test starenja → Provjera izgleda i dimenzija → Pakiranje → Završni pregled prije otpreme

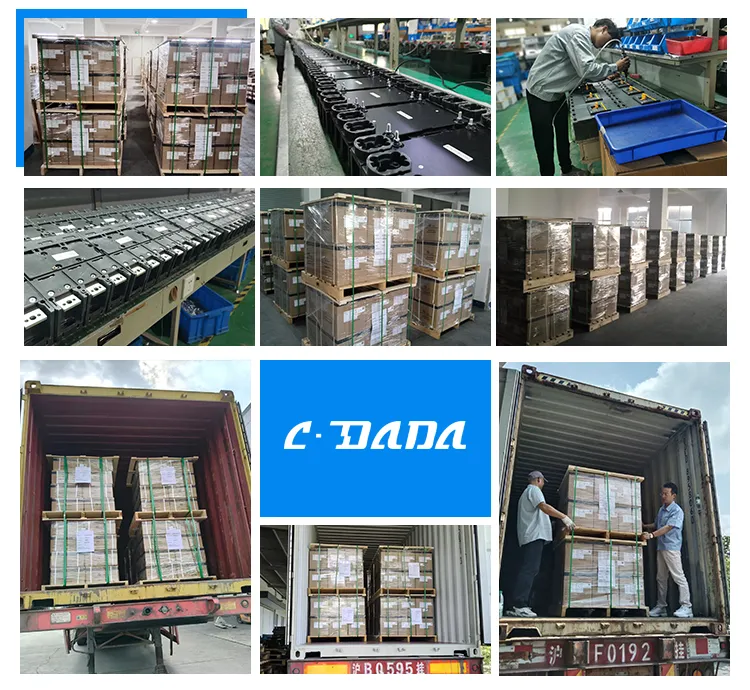

Pakiranje i otprema

★ Standardni izvozni karton + drvena paleta za siguran transport

★ Oznaka: model, struja, pol, količina, certifikat

★ Prikladno za pomorsku, zračnu i kopnenu logistiku

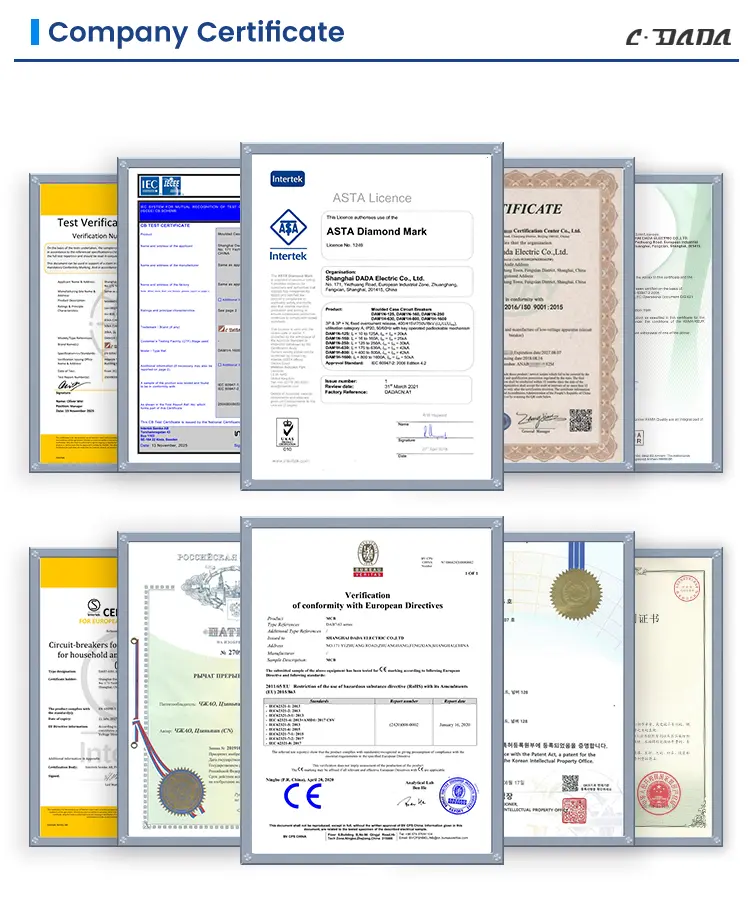

Certifikati

IEC60947-2, GB14048.2, CE, CB, ROHS i druga međunarodna odobrenja.

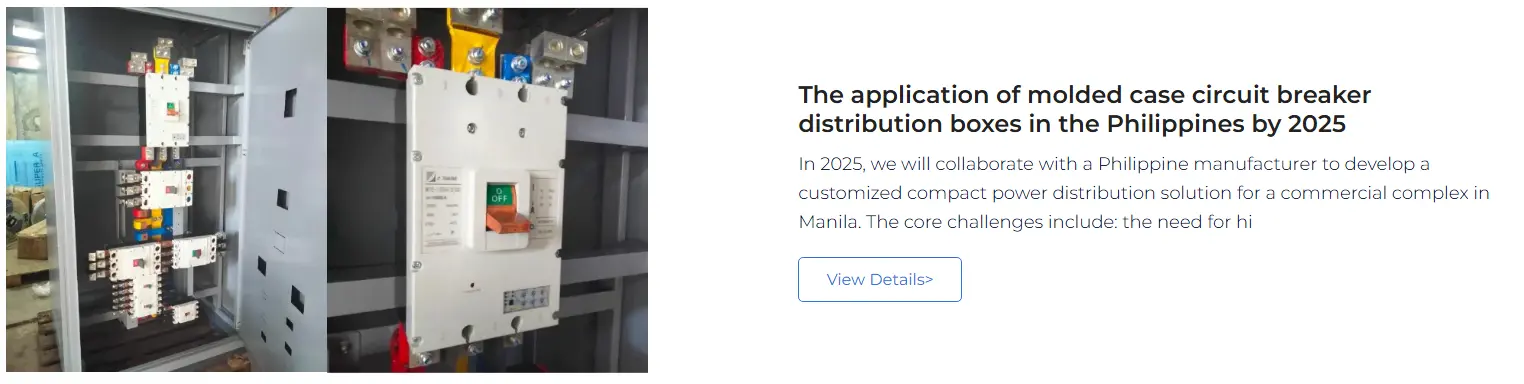

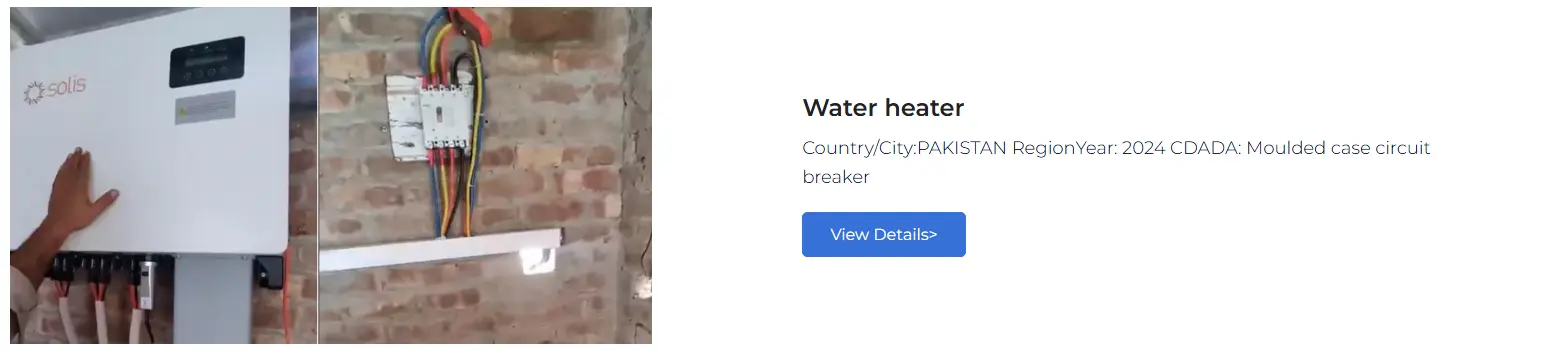

Slučajevi suradnje s klijentima

MCCB serije CDADA DAM2 isporučen je globalnim kupcima, uključujući integratore sustava distribucije električne energije, proizvođače industrijske opreme, tvornice sklopnih uređaja, građevinske poduzetnike i OEM marke u Europi, jugoistočnoj Aziji, Bliskom istoku, Africi i Južnoj Americi. Pružamo stabilnu masovnu opskrbu i prilagođena rješenja za dugoročne partnere.
