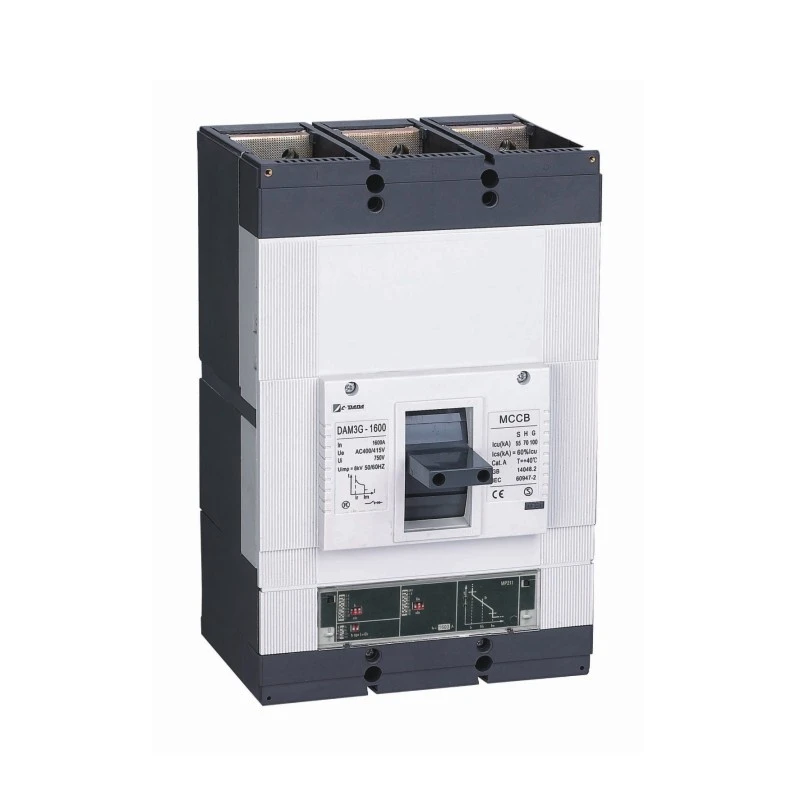

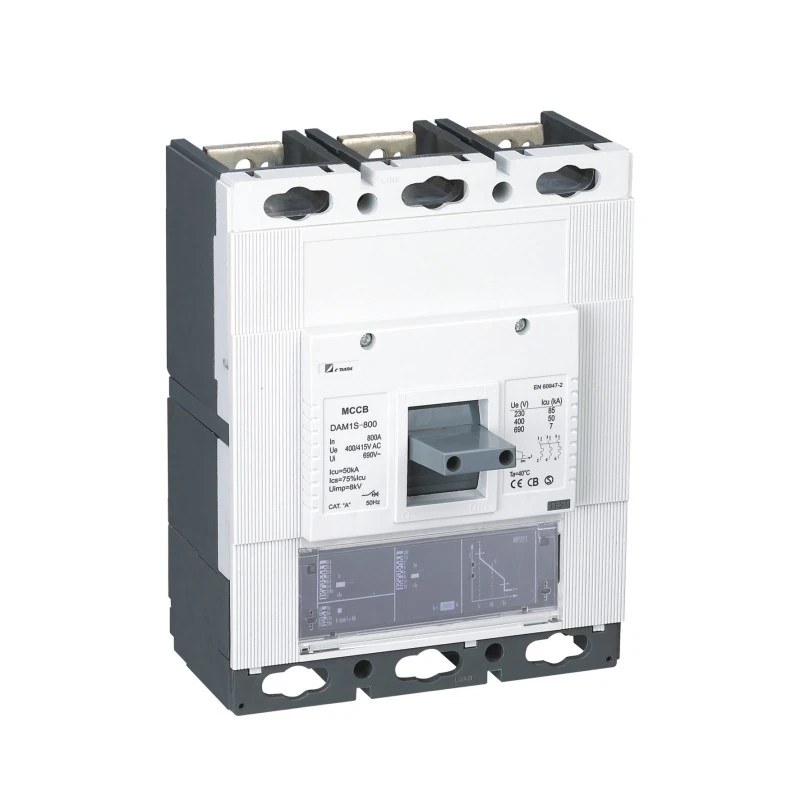

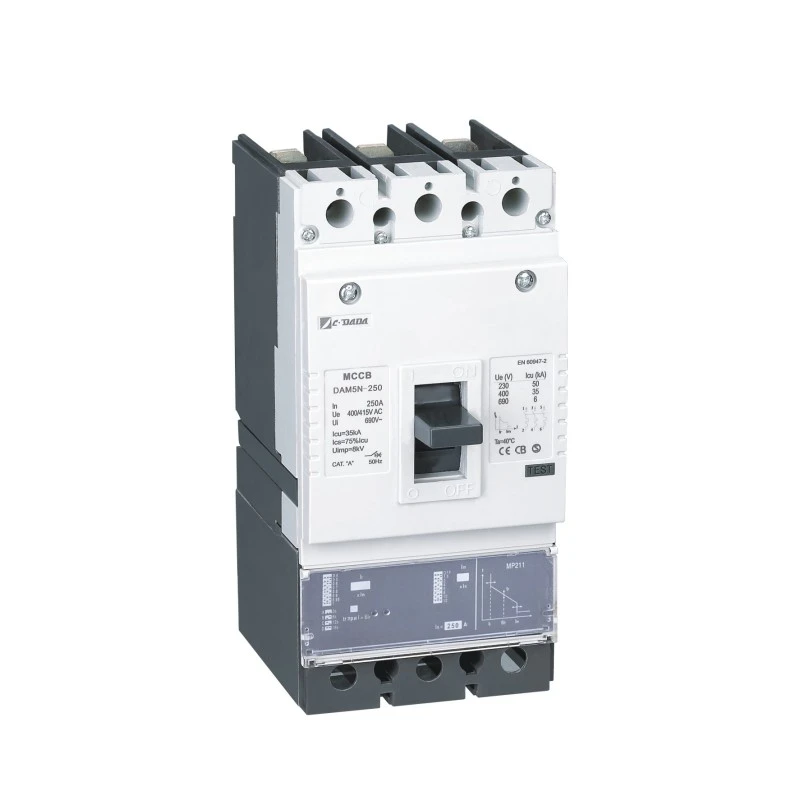

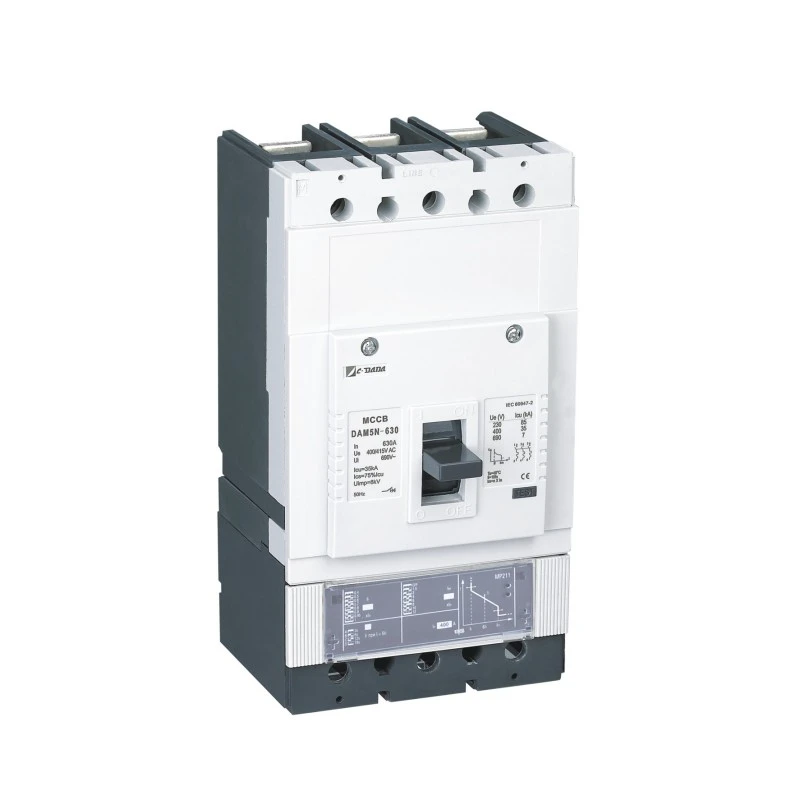

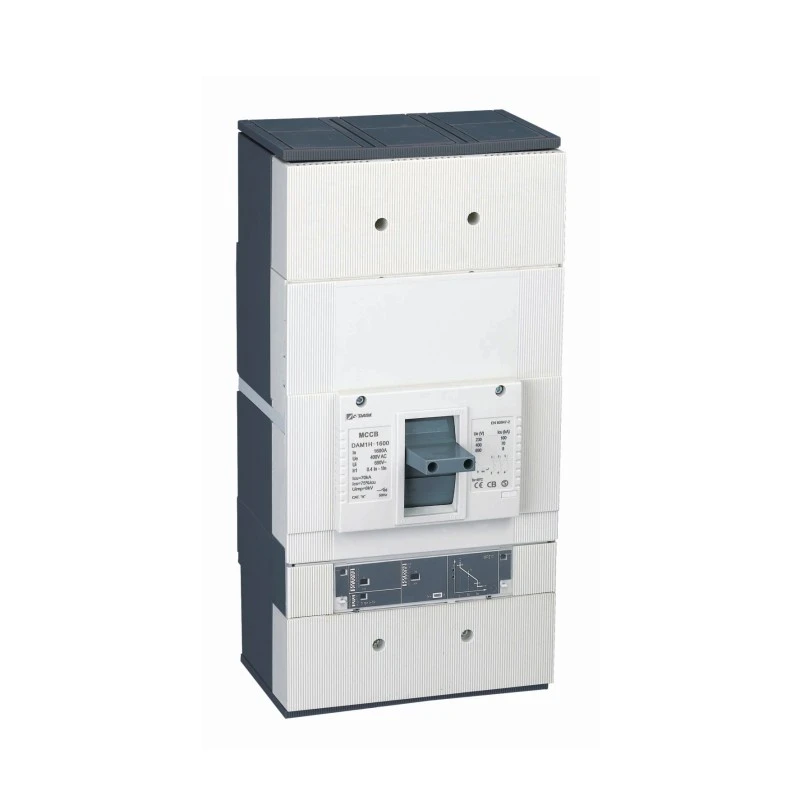

Prekidač strujnog kruga s lijevanim kućištem elektroničkog tipa

Za moderne elektroenergetske sustave koji zahtijevaju preciznost, inteligenciju i pouzdanost, prekidač strujnog kruga u obliku elektroničkog kućišta tvrtke Shanghai DADA Electric CO., LTD. postavlja novi standard u zaštiti od niskog napona. Za razliku od tradicionalnih termalno-magnetskih prekidača, ovaj inteligentni MCCB koristi elektroničku okidačku jedinicu temeljenu na mikroprocesoru za isporuku vrlo precizne, programabilne prekostrujne zaštite—otporne na fluktuacije temperature okoline.

S podesivim postavkama od 40% do 100% In (termalno) i 1,5× do 12× In (magnetsko), nudi neusporedivu fleksibilnost za složenu koordinaciju u podatkovnim centrima, industrijskim postrojenjima, bolnicama i sustavima obnovljive energije. Ocijenjen od 100 A do 1600 A pri 400 V/415 V, kombinira kompaktni dizajn s naprednom funkcionalnošću—i uključuje sigurno izravno isključivanje tijekom ekstremnih kvarova, čak i ako elektronika otkaže.

Ključne specifikacije

Model: CDADA DAM2 / DE serija (elektronički automatski prekidač u lijevanom kućištu)

Tip: Elektronički prekidač strujnog kruga u obliku kućišta

Polovi: 3P / 4P

Nazivni napon (Ue): 400V / 415V AC

Nazivna struja (In): 100A – 1600A

Okidač: elektronički okidač temeljen na mikroprocesoru

Toplinska prilagodba (Ir): 40% – 100% In

Magnetsko podešavanje (Im): 1,5× – 12× In

Prednosti

★ Široki raspon: 100A do 1600A(AC)

★ Kompaktne dimenzije

★ Podesiva toplinska postavka (40-100%)In.

★ Podesiva magnetska postavka (1,5-12 puta) In.

★ Odredba gumba za isključivanje.

★ Odvojite glavne i lučne kontakte

★ Širok raspon dodataka.

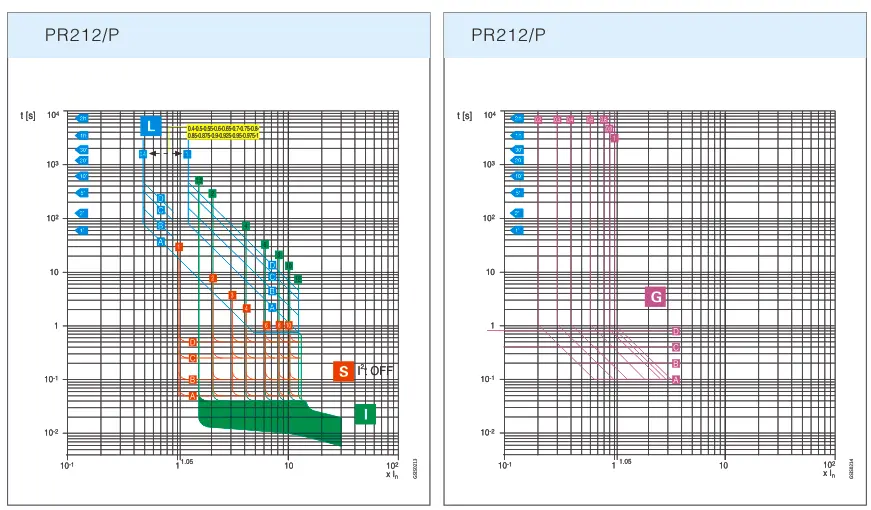

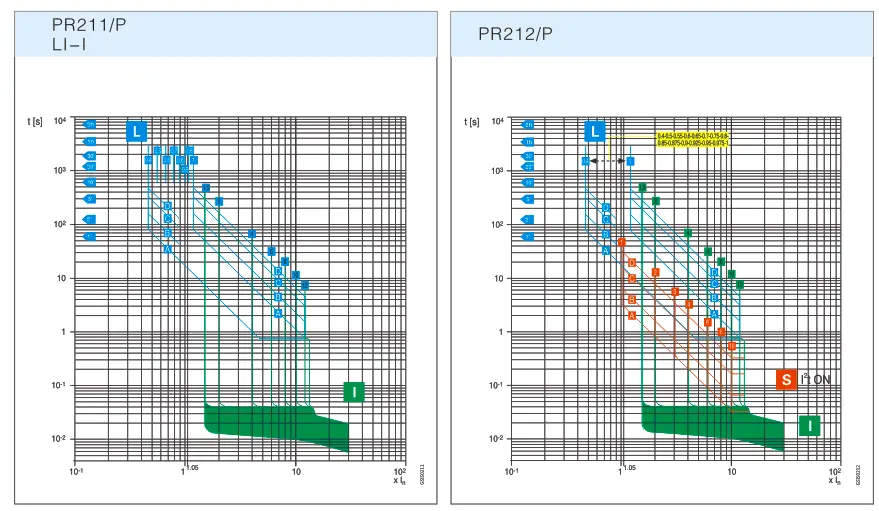

Karakteristična krivulja elektroničkog otpuštanja

Električni parametri

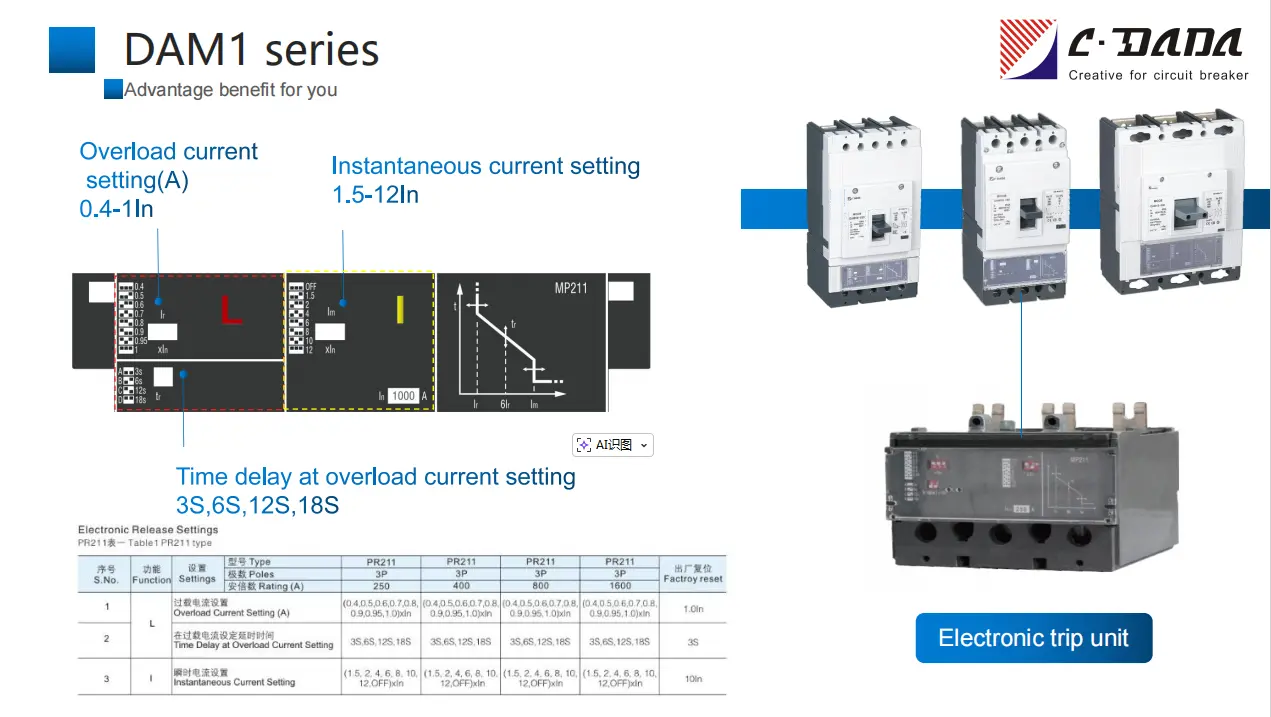

Tablica 1 PR211 tip

S.br.

Funkcija

postavke

Tip

PR211

PR211

PR211

PR211

Vraćanje na tvorničke postavke

Poljaci

3P

3P

3P

3P

Ocjena (A)

250

400

800

1600

1

L

Postavka struje preopterećenja (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 in

2

Vremenska odgoda pri postavci struje preopterećenja

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Postavka trenutne struje

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

10 inča

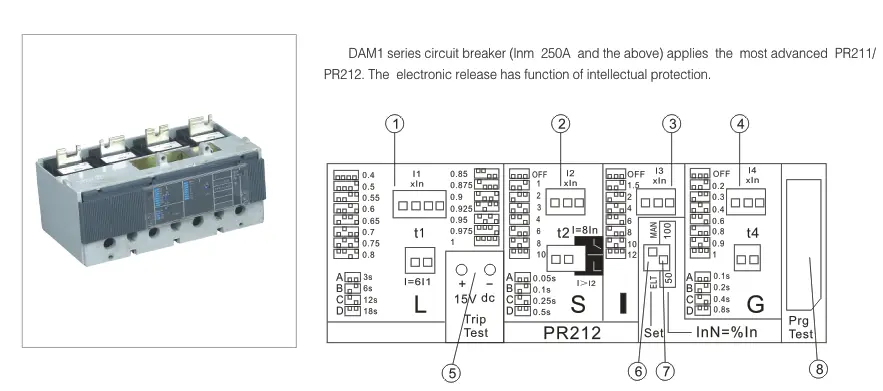

Tablica 2 PR212 tip

S.br.

Funkcija

postavke

Tip

PR212

PR212

PR212

PR212

Vraćanje na tvorničke postavke

Poljaci

3P

3P

3P

3P

Ocjena (A)

250

400/630

800

1600

1

L

Postavka struje preopterećenja (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 in

2

Vremenska odgoda pri postavci struje preopterećenja

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Postavka struje kratkog spoja (A)

(1, 2, 3, 4, 6, 8, 10，ISKLJUČENO) xIn

(1, 2, 3, 4, 6, 8, 10, ISKLJUČENO) xUlaz

(1, 2, 3, 4, 6, 8, 10, ISKLJUČENO) xUlaz

(1, 2, 3, 4, 6, 8, 10, ISKLJUČENO) xUlaz

6 in

4

Vremenska odgoda pri postavci struje kratkog spoja

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Postavka trenutne struje

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

(1,5, 2, 4, 6, 8, 10, 12, ISKLJUČENO) xIn

10 inča

6

G

Postavka struje zemljospoja (A)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ISKLJUČENO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ISKLJUČENO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ISKLJUČENO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ISKLJUČENO)xIn

1,0 in

7

Vremenska odgoda pri postavljanju zemljospoja

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Odabir električnog ili elektroničkog skupa parametara

Funkcija SET (prekidač ELT/MAN)

9

Koristi se za podešavanje parametara dip prekidača nulte linije

InN=%In, prekidač 50/100

10

Utičnica za priključak mjernog uređaja

Panel utičnica

Zašto odabrati CDADA Electronic MCCB?

★ Prava inteligencija, ne samo automatizacija
Mikroprocesor kontinuirano analizira valne oblike struje, omogućujući preciznu inverznu vremensku, definitivnu i trenutnu zaštitu—bez pomaka zbog topline ili starenja.

★ Siguran dizajn
Čak i ako elektronički krug zakaže, izravni elektromagnetski zasun osigurava isključivanje prekidača tijekom teških kratkih spojeva—u skladu sa zahtjevima IEC 60947-2 sigurnosne redundantnosti.

★ Vrhunska koordinacija
Iznimno široki rasponi prilagodbe (40–100% Ir, 1,5–12× Im) omogućuju savršenu koordinaciju s uzvodno/nizvodno uređajima—minimizirajući zone ispada.

★ Infrastruktura sklona budućnosti
Kompatibilan s dodatnim komunikacijskim modulima (Modbus RTU, Profibus) za integraciju u sustave upravljanja zgradama (BMS) ili pametne mreže.

★ Globalna kvaliteta, konkurentna cijena
Proizveden prema ISO 9001 u Šangaju, s međunarodnim certifikatima—nudi performanse na europskoj razini uz azijsku troškovnu učinkovitost.

★ Imamo predani tim od 15 inženjera usmjerenih na razvoj proizvoda, poboljšanje i prilagodbu.

Idealne aplikacije

Podatkovni centri: Spriječite kaskadne kvarove preciznim selektivnim okidanjem

Bolnice: Osigurajte neprekinuto napajanje za sustave za održavanje života

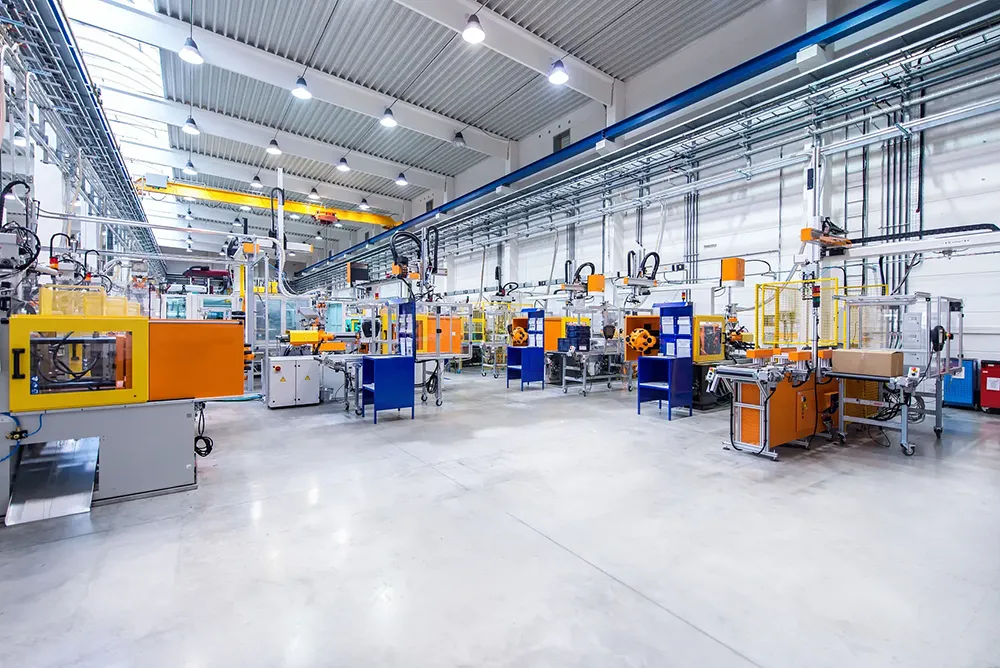

Industrijska automatizacija: Koordinacija s VFD-ovima, soft starterima i robotikom

Solarne/vjetroelektrane: Prilagodite se promjenjivim profilima proizvodnje

Pametne poslovne zgrade: Omogućite praćenje energije bez dodatnih mjerača

Često postavljana pitanja (FAQ)

P1: Po čemu se elektronički MCCB razlikuje od toplinsko-magnetskog?

A1: Elektronski prekidači s lijevanim kućištem koriste mikroprocesor za analizu struje i okidanje s visokom preciznošću. Na njih ne utječe temperatura okoline, nude širi raspon prilagodbe i mogu omogućiti bilježenje podataka o opterećenju—za razliku od termomagnetskih tipova temeljenih na bimetalnom/solenoidu.

P2: Je li elektronički MCCB 1600A dostupan u 4-polnoj konfiguraciji?

A2: Da—svi CDADA elektronički MCCB od 250A do 1600A dostupni su u 3P i 4P verzijama.

P3: Što se događa ako elektronička okidač zakaže tijekom kratkog spoja?

A3: Prekidač uključuje mehaničku rezervu: tijekom ekstremnih struja kvara (>12×In), magnetski zasun pokreće izravno otvaranje—osiguravajući sigurnost čak i kada je elektronika isključena.

P4: Mogu li pratiti trenutne vrijednosti u stvarnom vremenu?

A4: Da—elektronička okidačka jedinica prikazuje trenutnu, maksimalnu, minimalnu i prosječnu struju tijekom odabranih vremenskih okvira (npr. 24 sata), što je korisno za upravljanje energijom.

P5: Zašto odabrati CDADA umjesto drugih marki inteligentnih MCCB?

A5: CDADA nudi:

● Prava prilagodljivost s dva raspona (mnogi konkurenti ograničavaju Im na ≤10×)

● Sigurnosna mehanička pomoćna kopija (nemaju svi "elektronički" MCCB ovo)

● Kompaktna veličina—stane na naslijeđene ploče bez izmjena

● Snažan globalni certifikacijski portfelj (ASTA, KEMA, CE)

● Cijene prilagođene OEM-u s tehničkom podrškom na engleskom jeziku
