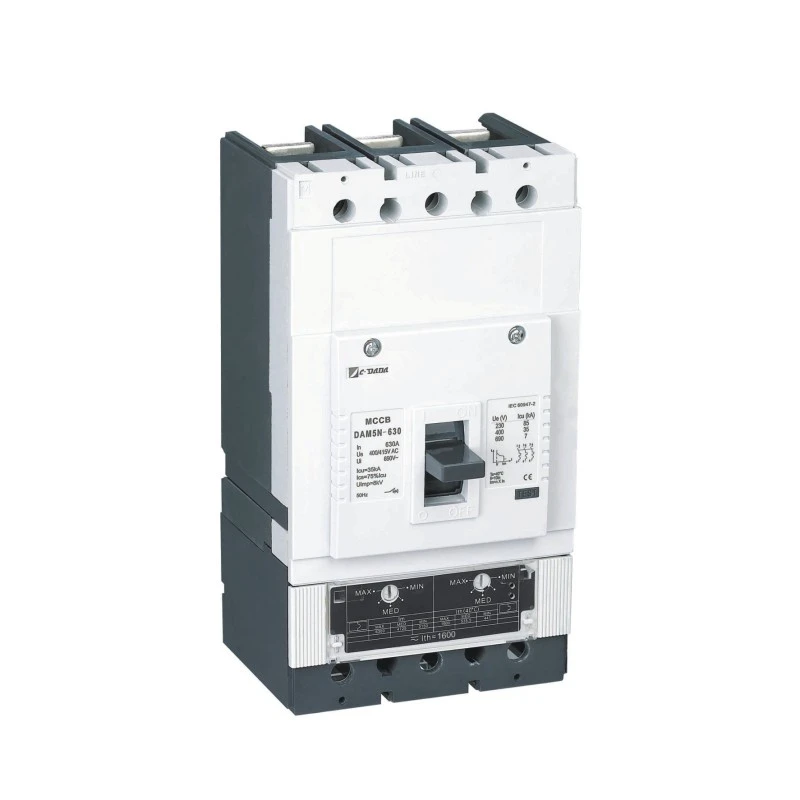

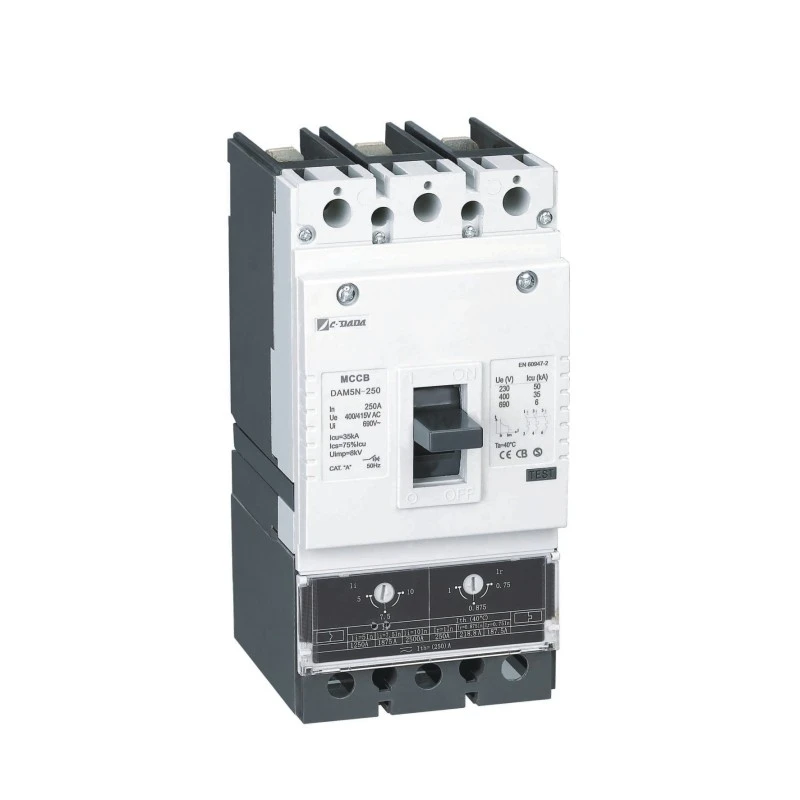

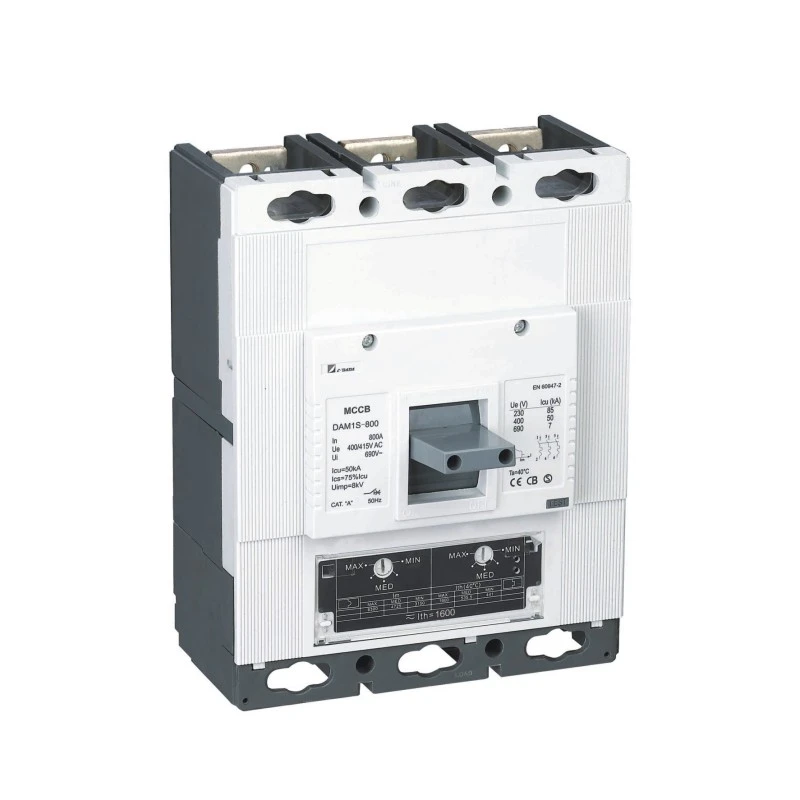

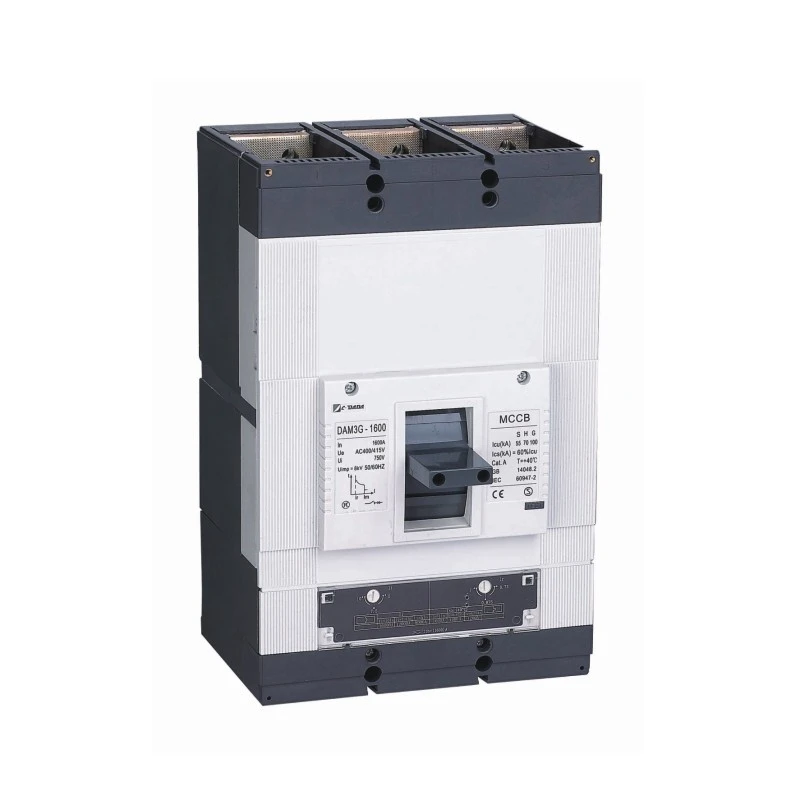

Termički magnetski podesivi MCCB

Thermal Magnetic Adjustable MCCB serije CDADA DAM1, projektiran od strane Shanghai DADA Electric, pouzdanog dobavljača, nudi potpuno prilagodljivu zaštitu od preopterećenja i kratkog spoja za zahtjevne niskonaponske aplikacije. Ocijenjen do 1600A pri 400V/415V, ovaj 3P/4P prekidač ima neovisno podešavanje toplinskih (70–100% In) i magnetskih (5–10×In) pragova okidanja, omogućujući optimalnu koordinaciju u složenim distribucijskim sustavima.

Certificiran prema CE, CB, ASTA, KEMA, SEMKO i RoHS, zadovoljava globalne sigurnosne i ekološke standarde—što ga čini idealnim za proizvođače originalne opreme, izvođače i integratore sustava širom svijeta.

Prednosti

★ Širok raspon: 160A do 1600A(AC)

★ Kompaktne dimenzije

★ Podesiva toplinska postavka (70-100%)In.

★ Podesiva magnetska postavka (5-10 puta) In.

★ Odredba gumba za isključivanje.

★ Odvojite glavne i lučne kontakte

★ Širok raspon dodataka.

Ključne specifikacije

Model: serija DAM1 – termomagnetski podesivi MCCB

Tip: Prekidač strujnog kruga u lijevanom kućištu (MCCB)

Polovi: 3P / 4P

Nazivni napon (Ue): 400V / 415V AC

Raspon nazivne struje: 160A – 1600A

Toplinska prilagodba: 70% – 100% In (zaštita od preopterećenja)

Magnetsko podešavanje: 5× – 10× In (trenutačno okidanje kratkog spoja)

Certifikati: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO test (O:Otvori manevar,CO:Zatvori-Otvori manevar,t:Trajanje čekanja)

● Ics: O-t-CO-t-CO test (O: manevar otvaranja, CO: manevar zatvaranja i otvaranja, t: trajanje čekanja)

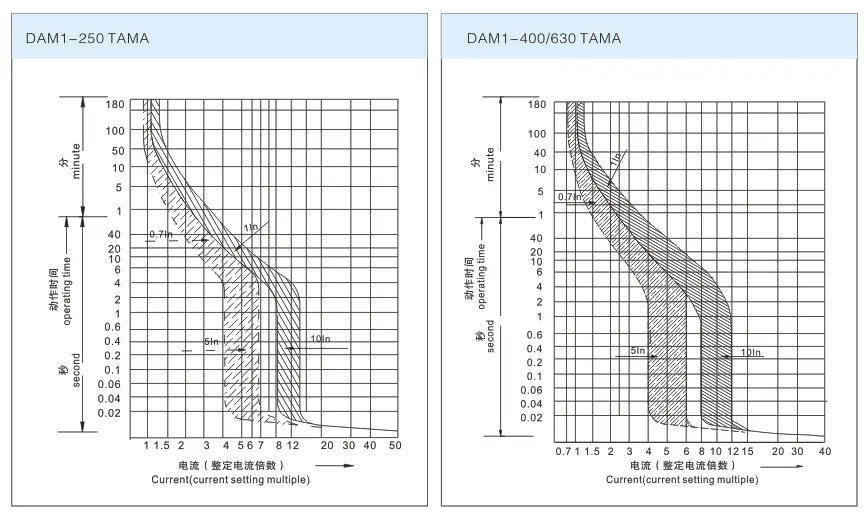

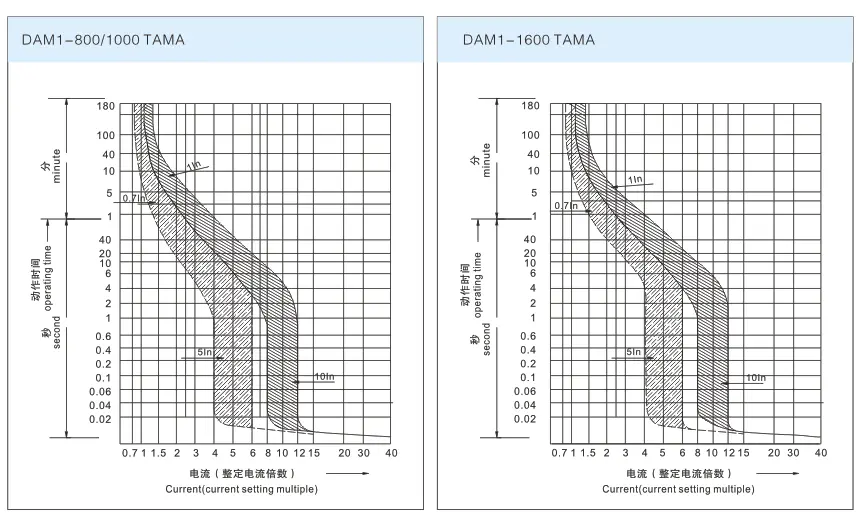

Karakteristična krivulja za TAMA MCCB.

Zašto odabrati CDADA?

★ Precizno inženjerstvo
Za razliku od standardnih MCCB s fiksnim krivuljama okidanja, CDADA-in termomagnetski podesivi dizajn omogućuje inženjerima fino podešavanje zaštite kako bi odgovarala nazivnim vrijednostima kabela i nizvodnoj opremi - smanjujući neugodna okidanja i poboljšavajući selektivnost sustava.

★ Globalna usklađenost, lokalna podrška
Uz ASTA (UK), KEMA (Nizozemska), CE (EU), CB (globalno) i RoHS certifikate, CDADA proizvodi su prihvaćeni u više od 60 zemalja—uz podršku responzivne tehničke podrške iz Šangaja.

★ Dobra materijalna prednost

Imamo strogi sustav upravljanja za dobavljače i sirovine. Obično biramo najkvalitetniji materijal za prekidače.

1) Upotrijebljeni bakar T2>99,9%,

2) Srebrni kontakt (pokretna točka:50%, stacionarna točka:85%),

3) Središnja osovina koristila je BMC-1 ((staklena vlakna: 25%, najviša smola, najveći intenzitet).

4) Poklopac i tijelo BMC (staklena vlakna: 22%, više smole, veći intenzitet)

★ Pogodan za OEM i retrofit
Kompaktne dimenzije omogućuju izravnu zamjenu starijih prekidača bez redizajna ploče. Modularni dodaci pojednostavljuju buduće nadogradnje.

✅ Isplativa zaštita
Prilagodljivost eliminira potrebu za skladištenjem višestrukih prekidača fiksne snage—jedna jedinica CDADA DAM1 pokriva više scenarija opterećenja.

Tipične primjene

★ Centri za upravljanje industrijskim motorima (MCC) – usklađivanje struje pokretanja motora bez okidanja

★ PDU ploče podatkovnog centra – Koordinirajte s IT profilima opterećenja

★ Sustavi obnovljive energije – Prilagodite se promjenjivim uvjetima izlazne snage sunca/vjetra

★ Pomorske i offshore platforme – Pouzdan rad u teškim uvjetima

★ Podstanice komercijalnih zgrada – Optimizirajte zaštitu za HVAC, dizala, rasvjetu

Često postavljana pitanja (FAQ)

P1: Što znači "termički magnetski podesiv" u DAM1 MCCB?

A1: To znači da se i pragovi okidanja preopterećenja (toplinski) i pragovi kratkog spoja (magnetski) mogu podesiti ručno:

● Toplinska: 70%–100% nazivne struje (In)

● Magnetski: 5 do 10 puta In To omogućuje prilagođene krivulje zaštite za vašu specifičnu primjenu.

P2: Je li 250A termomagnetski MCCB dostupan u 3P konfiguraciji?

A2: Da—svi DAM1 podesivi modeli od 160A do 1600A dostupni su u 3P i 4P verzijama.

P3: Kako prilagoditi postavke putovanja?

A3: Koristite dva vanjska kotačića ili utora za vijke na prednjoj ploči: jedan za toplinski (označen s "Ir"), jedan za magnetski (označen s "Im"). Nije potrebno rastavljanje.

P4: Mogu li testirati prekidač bez stvaranja stvarnog kvara?

A4: Da—ugrađeni gumb za isključivanje simulira stanje isključenja za funkcionalnu provjeru tijekom održavanja.

P5: Zašto odabrati CDADA u odnosu na druge kineske marke MCCB?

A5: CDADA se ističe sa:

● Istinska dvostruka podesivost (mnogi konkurenti nude samo toplinsku prilagodbu)

● Međunarodni certifikati (ne samo CCC)

● Dosljedna kontrola kvalitete (tvornica s certifikatom ISO 9001)

● Tehnička dokumentacija na engleskom jeziku za globalne projekte
