Preklopni prekidač za DIN šinu 125A

Kupite CDADA preklopni prekidač za DIN tračnicu 125A, kao proizvođač u Kini s više od 40 godina iskustva, naš proizvod ima certifikat IEC60947-3, s 3 položaja (I-O-II), za dvostruki prijenos izvora napajanja do 400 V. Ručni, montiran na DIN, idealan za rezervne generatore i industrijske ploče.

Pošaljite upit

Opis proizvoda

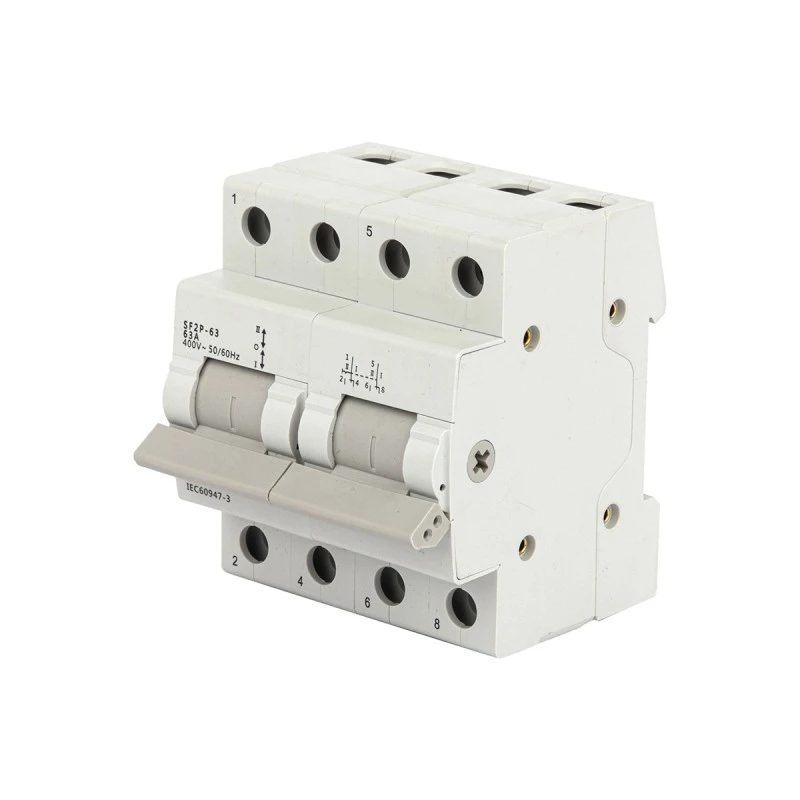

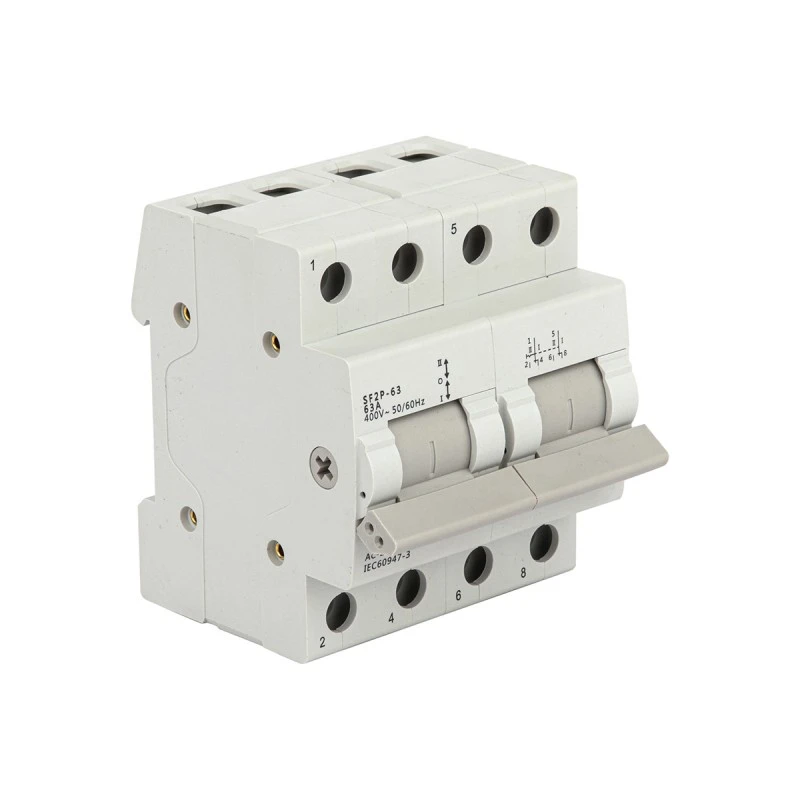

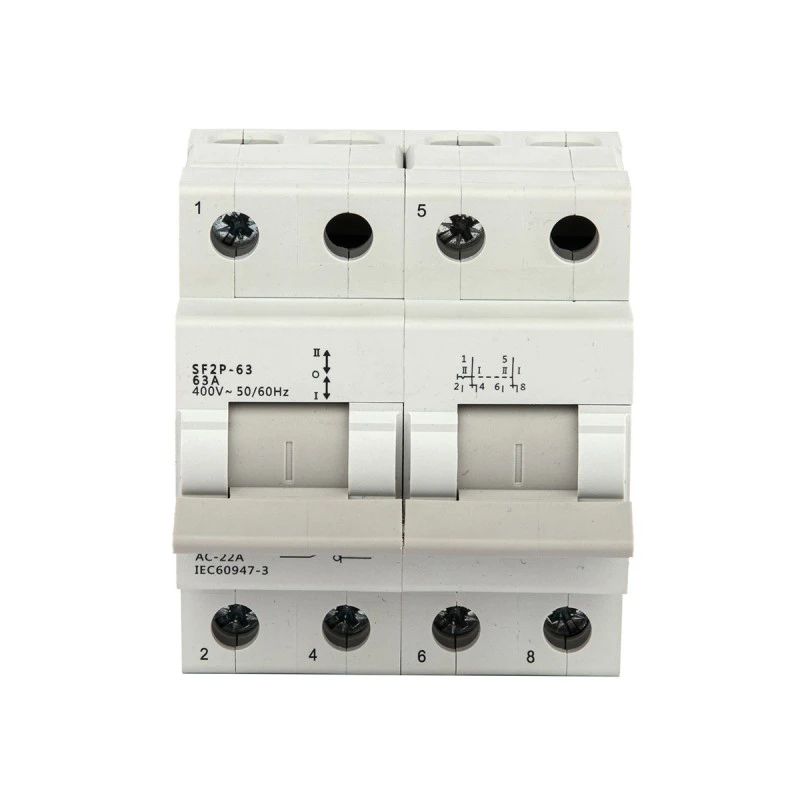

CDADA SF serija DIN tračnica s preklopnim prekidačem 125A robusno je, ručno upravljano sklopno rješenje koje je dizajnirao Shanghai DADA Electric CO., LTD za pouzdani dvostruki izvor napajanja ili pretvorbu opterećenja u komercijalnim, industrijskim i infrastrukturnim aplikacijama. Sukladan s IEC 60947-3 i EN 60947-3, ovaj prekidač podržava AC 50/60Hz sustave do 400V i upravlja kontinuiranim strujama do 125A pod AC-22A kategorijom korištenja (mješovita otpornička i induktivna opterećenja).

Uz jasnu ručnu ručku s 3 položaja (I – OFF – II), omogućuje sigurno prebacivanje između glavne mreže i pomoćnog generatora, dvostrukih transformatora ili redundantnih krugova, dok središnji položaj OFF osigurava potpunu izolaciju – kritično za održavanje i sigurnost. Dizajniran za standardnu montažu na DIN tračnicu TH35, neprimjetno se integrira u moderne razdjelne ploče zajedno s automatskim prekidačima, kontaktorima i zaštitnicima od prenapona.

S kontaktima visoke vodljivosti, mehanizmom za brzo sklapanje/prekidanje potpomognutim oprugom i precizno podmazanim unutarnjim komponentama, model 125A isporučuje 8500 mehaničkih operacija i 1500 električnih ciklusa pod naznačenim uvjetima. Napomena: nema komoru za gašenje luka, pa se mora koristiti s gornjim osiguračima ili prekidačima za zaštitu od kratkog spoja.

Ključne specifikacije (125A model)

Model:	Preklopni prekidač za DIN šinu serije SF – 125A
Marka:	CDADA \| Proizvođač: Shanghai DADA Electric CO., LTD
Poljaci:	Dostupan u 1P, 2P, 3P, 4P (navedite prema potrebi)
Nazivna struja:	125A (smanji na 100A ako je okolina >40°C)
Nazivni napon:	230V / 400V AC, 50/60Hz
Izolacijski napon (Ui):	500V
Kategorija korištenja:	AC-22A
Kratkotrajna podnosiva struja (Icw):	12 × 125A = 1,500A za 1 sekundu
Kapacitet izrade:	20 × 125 A = 2, 500 A pri t=0,1 s
Mehanički život:	8500 operacija
Električni vijek trajanja:	1500 operacija (pod opterećenjem)
Stupanj onečišćenja:	II
Montaža:	TH35 DIN tračnica, samo okomita instalacija
Operacija:	Ručna ručka u 3 položaja (I – O – II)
Terminali:	Kabel ili sabirnica, najviše 50 mm² bakrene žice
Moment pritezanja:	3,5 N·m
Sigurnosna usklađenost:	IEC 60947-3, EN 60947-3
Prekid luka:	❌ Nema lučne komore → nije za prekid struje greške

Zašto odabrati CDADA preklopni prekidač za DIN šinu 125A?

★ Pouzdanost visoke struje

Projektiran za kontinuirani rad od 125 A—idealan za velike pumpe, HVAC jedinice ili rezervne sustave podatkovnih centara.

★ Prava izolacija s isključenim položajem

Središnji položaj "O" isključuje oba izvora, eliminirajući rizik povratnog napajanja ili slučajnog uključivanja.

★ DIN-šina spremna za moderne ploče

Štedi prostor i pojednostavljuje ugradnju u kompaktne ili modularne razdjelne ploče.

★ Gradnja industrijske razine

Kontakti s oprugom, podmazano vreteno i kapacitet priključka od 50 mm² osiguravaju dugoročnu stabilnost.

★ Usklađenost s globalnim standardima

Certificiran prema IEC 60947-3—prihvaćen u cijelom svijetu za komercijalnu i laku industrijsku upotrebu.

★ Smjernice za siguran rad

Uključuje preporuku za produženu ručku za modele 125A—osigurava kontrolirano prebacivanje punog hoda.

Tipične primjene

Prijenos električne energije u hitnim slučajevima: Glavna mreža ↔ Generator (bolnice, telekom tornjevi)
