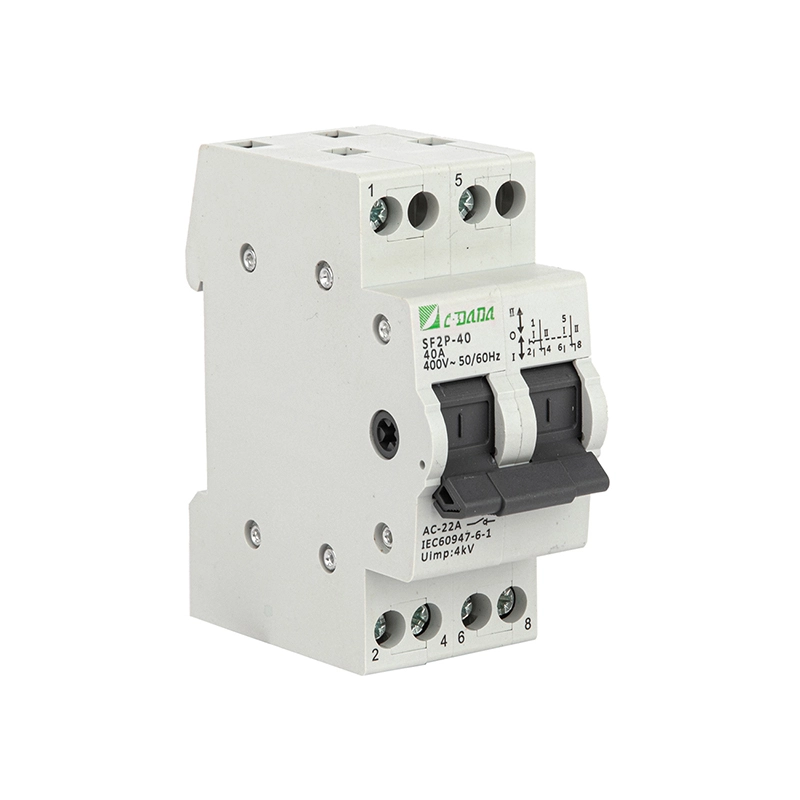

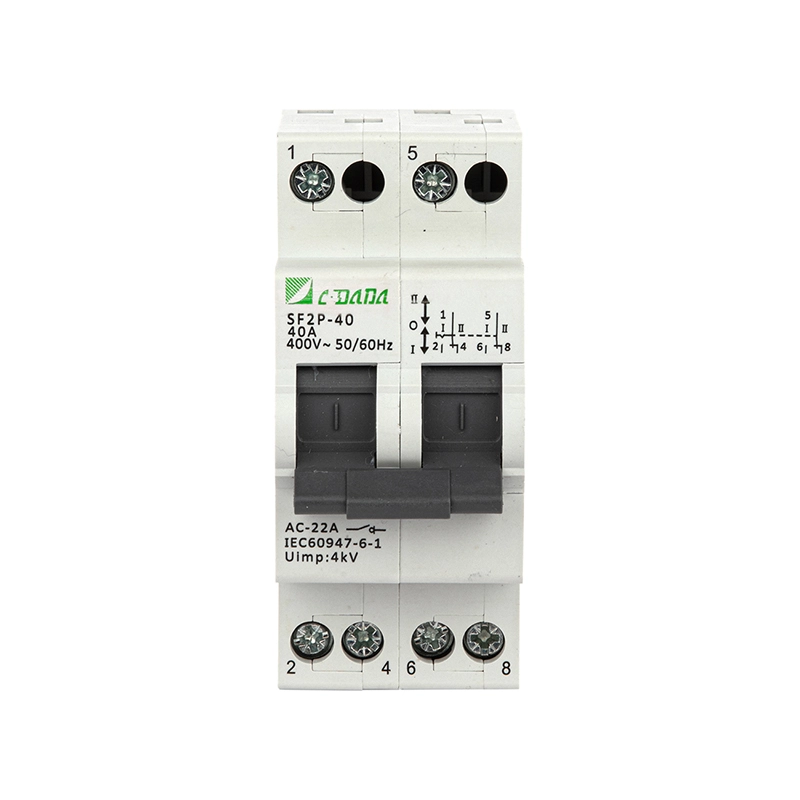

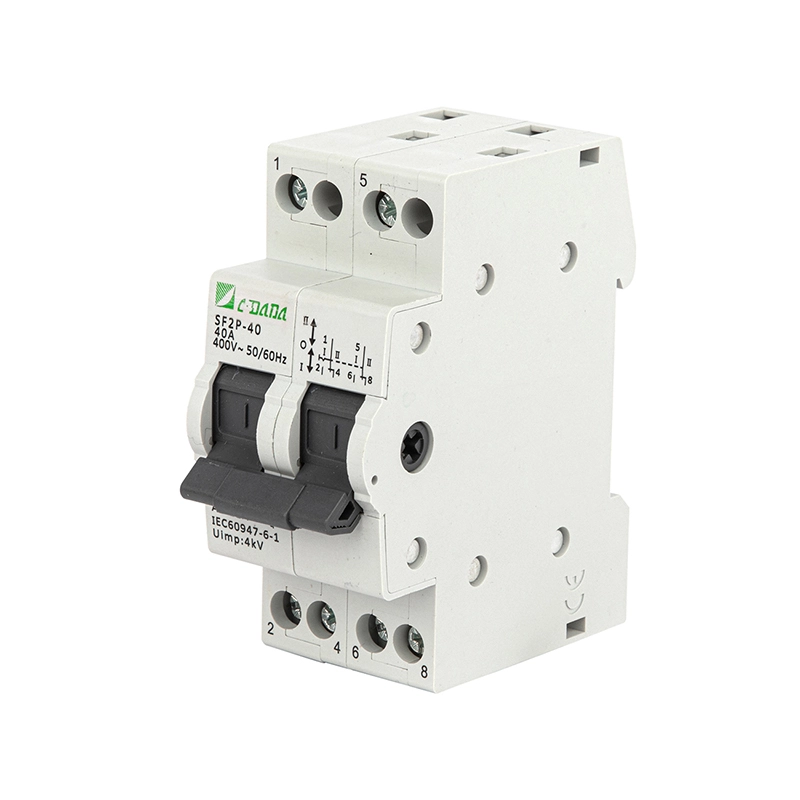

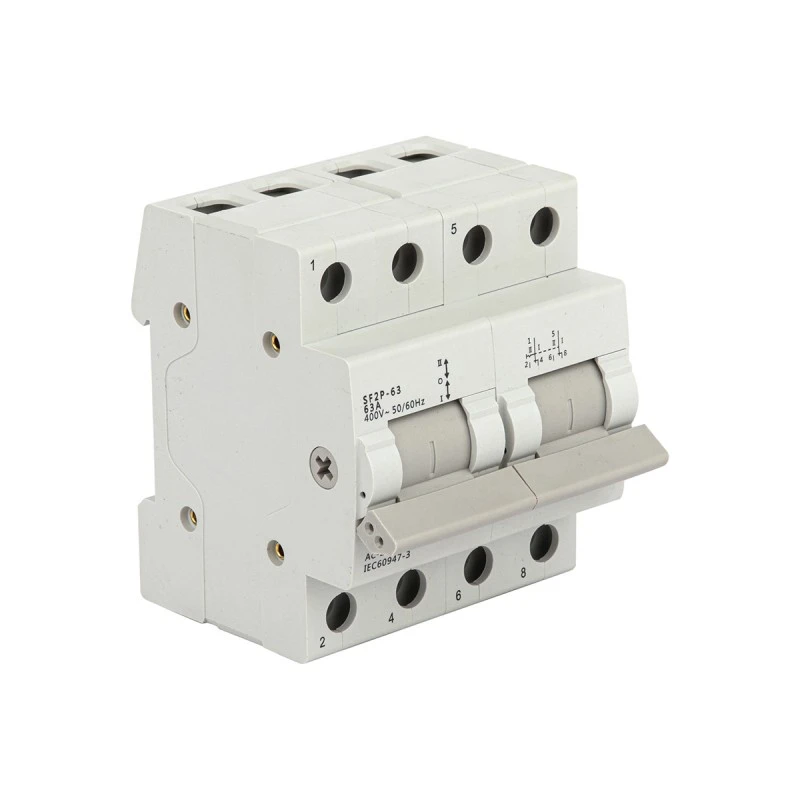

2P preklopni prekidač

Osigurajte sigurno i pouzdano prebacivanje izvora napajanja s 2P izmjenjivim prekidačem CDADA SF serije, prikladan je za pretvorbu kritičnih krugova u stambenim, komercijalnim i lakim industrijskim aplikacijama. Ovaj mikro preklopni prekidač montiran na DIN tračnicu podržava dvostruke izvore napajanja ili opterećenja s jasnim radom u 3 položaja: I - OFF-II, omogućavajući besprijekorne prijelaze između glavnog/mrežnog i rezervnog/generatorskog napajanja, upravljanje motorom naprijed/natrag ili strujne krugove za nadzor faze/napona.

Označen za AC 50/60Hz, 230–400V i struje od 16A do 125A, CDADA 2P preklopni prekidač u skladu je sa standardima IEC 60947-3 i EN 60947-3. Sadrži indikatore položaja ON/OFF, kontakte visoke vodljivosti i mehanizam za brzo uključivanje/prekidanje potpomognut oprugom, osigurava stabilne performanse čak i pod čestim ručnim radom. Dizajniran za modularnu ugradnju uz automatske prekidače i kontaktore, idealan je za razvodne ploče u zgradama, crpnim sobama, telekomunikacijskim ormarima i sustavima rasvjete u nuždi.

Ključne specifikacije

Serija: SF serija 2P ručni preklopni prekidač

Marka: CDADA | Proizvođač: Shanghai DADA Electric CO.,LTD

Polovi: 2P (Dual Pole) — dostupni u varijantama od 1P do 4P

Nazivna struja: 16A – 125A (smanjiti na 80% iznad 40°C okoline)

Nazivni napon: 230/400V AC, 50/60Hz

Izolacijski napon (Ui): 500V

Kategorija uporabe: AC-22A (mješovita otporna i induktivna opterećenja)

Kratkotrajna podnosiva struja (Icw): 12×Ie za 1s

Kapacitet izrade: 20×Ie, t=0.1s

Mehanički vijek: 8500 operacija

Električni vijek trajanja: 1500 operacija (pod opterećenjem)

Stupanj onečišćenja: II

Montaža: Standardna TH35 DIN tračnica

Rad: Ručna ručka u 3 položaja (I – O – II)

Indikatori: vidljiv položaj ON/OFF putem poravnanja ručke

Priključci: Kabelski ili sabirnički priključak

Moment pritezanja:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Sigurnosna napomena: Nema komore za gašenje luka → mora se koristiti uz uzvodne osigurače/MCB za zaštitu od kratkog spoja

Tehnički list

Zašto odabrati CDADA 2P izmjenjivi prekidač?

★ Sigurna izolacija u 3 položaja

True OFF (O) položaj odspaja oba izvora—kritično za održavanje i sigurnost protiv povratnog napajanja.

★ Modularni dizajn DIN-šine

Instalira se u nekoliko sekundi uz MCB-e—štedi prostor i pojednostavljuje raspored ploča u pametnim zgradama ili OEM kućištima.

★ Kontakti visoke pouzdanosti

Optimizirana dinamičko-statička geometrija kontakta osigurava mali otpor i dugotrajnu stabilnost.

★ Globalna usklađenost

Certificiran prema IEC 60947-3 prihvaćen u Europi, Aziji, Africi i Latinskoj Americi.

★ Rad siguran za korisnika

Mehanizam potpomognut oprugom sprječava djelomično zahvaćanje; produžena ručka nije obavezna za modele 63A+.

★ Svestrane primjene

Od prijenosa generatora do promjene smjera motora—jedan prekidač, više funkcija.

Tipične primjene

Rezervni sustavi napajanja: Prebacivanje između pomoćnog i generatora

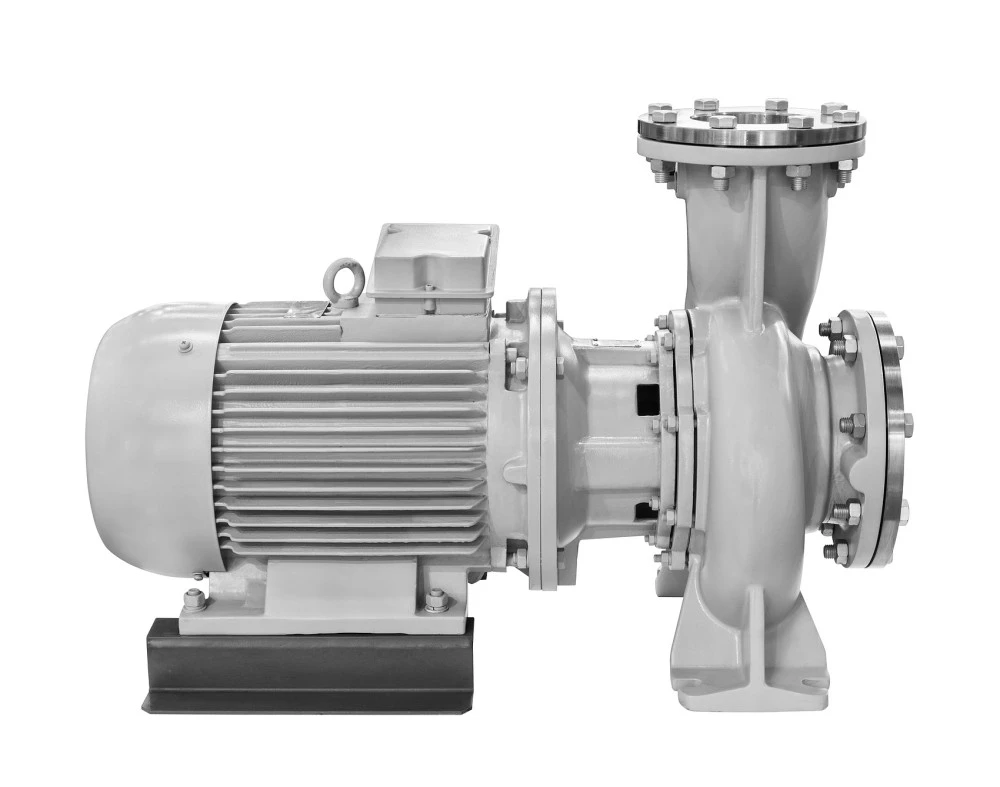

Upravljanje motorom: rotacija malih pumpi ili ventilatora naprijed/natrag

Mjerni krugovi: Odabir napona/faze u mjernim pločama

Automatizacija zgrade: Dvostruko prebacivanje HVAC jedinice, prijenos rasvjete u nuždi

Telekom i podatkovni centri: Odabir izvora redundantnog napajanja

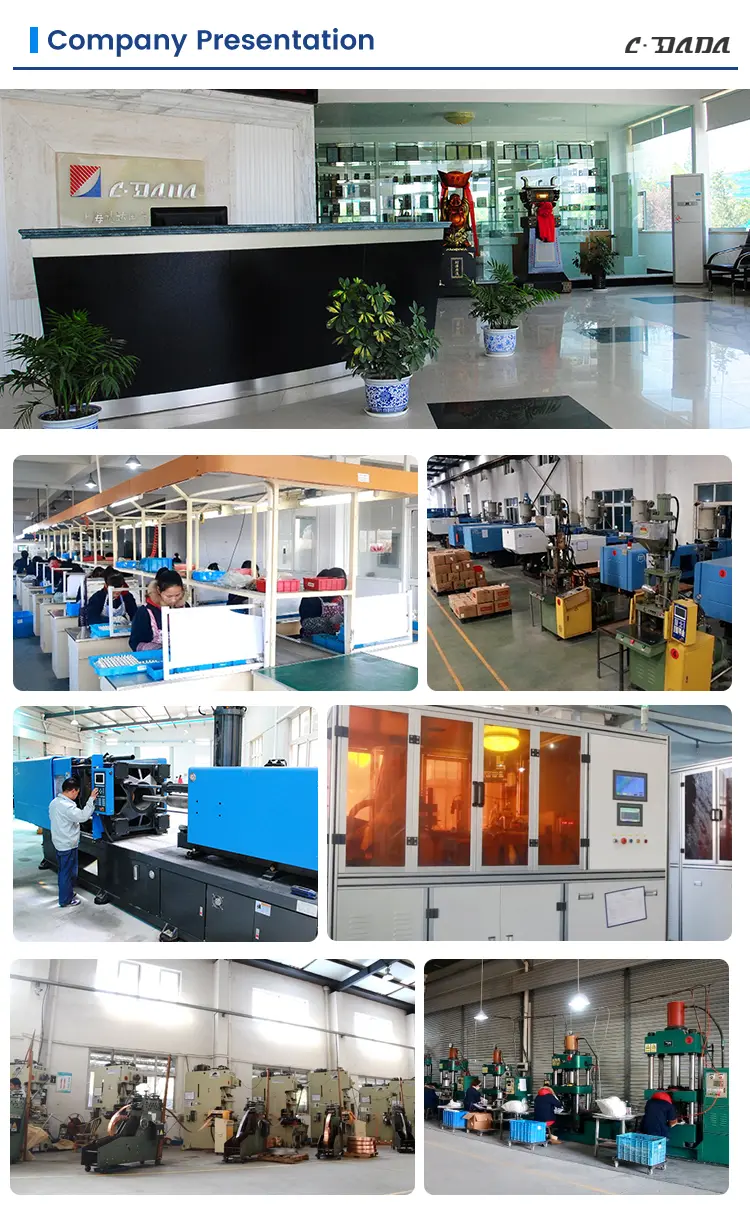

O CDADA

★ Naše ključne prednosti su:

1) Potpuni međunarodni certifikati,

2) Jaka OEM/ODM sposobnost,

3) Visok omjer cijene i učinka,

4) Pouzdan proizvodni kapacitet velikih razmjera,

5) Veliko iskustvo u izvozu.

★ Naši se proizvodi uspješno izvoze u jugoistočnu Aziju, Bliski istok, Južnu Ameriku, Afriku, Europu i zemlje ZND-a, s jakim fokusom na tržišta Pojasa i puta.

★ Kontinuirano ulažemo u istraživanje i razvoj, pratimo globalne standarde i tržišne trendove te surađujemo sa stručnjacima iz industrije kako bismo nadogradili naš portfelj proizvoda.

Često postavljana pitanja

P1: Mogu li se prebaciti pod opterećenjem?

A1: Ne preporučuje se. Preklopni prekidač serije SF 2P nema komoru za gašenje luka. Uvijek isključite strujni krug prije prebacivanja ili ga koristite samo za prijenos bez opterećenja (npr. funkcija izolatora). Za sklopke pod opterećenjem uzmite u obzir motorizirane ATS ili rastavljače s osiguračima.

P2: Zašto postoji položaj "O" (ISKLJUČENO)?

A2: Središnji položaj ISKLJUČENO osigurava potpunu izolaciju od oba izvora napajanja—ključno za sigurnost održavanja i sprječavanje povratnog napajanja u generatore ili pretvarače.

P3: Trebam li osigurače s ovim prekidačem?

A3: Da. Budući da ne može prekinuti struje kvara, uvijek ga uparite s uzvodnim osiguračima ili MCB-ima ocijenjenim za moguću struju kratkog spoja vašeg sustava.

P4: Može li kontrolirati smjer motora?

A4: Da—za male motore, 2P prekidač može obrnuti redoslijed faza kada je ispravno spojen. Provjerite je li motor zaustavljen i bez napona prije promjene smjera.

P5: Zašto odabrati CDADA u odnosu na druge marke?

A5: CDADA nudi:

● Prava mehanička blokada s 3 položaja (bez plutajućih stanja)

● Kompatibilnost DIN-šine s globalnim standardima ploča

● Jasna vizualna indikacija položaja prekidača

● Robusni opružni mehanizam za pouzdan kontaktni pritisak

● Konkurentne cijene s punim IEC certifikatom i tehničkom podrškom
