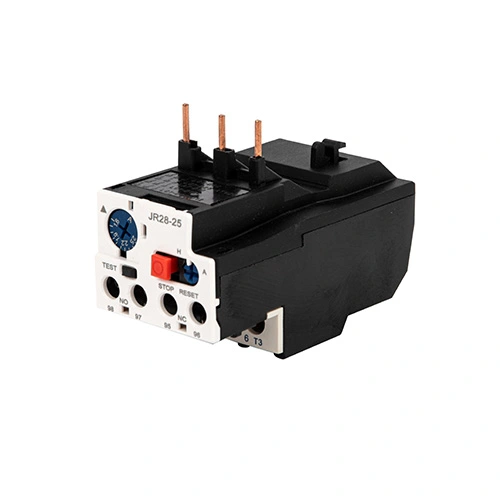

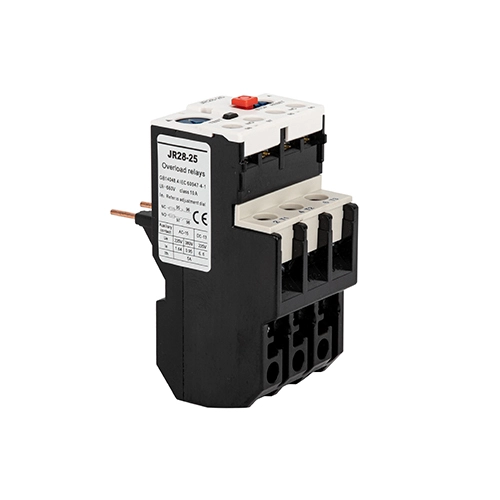

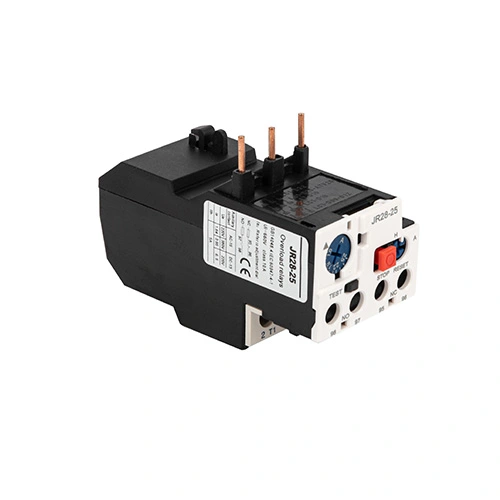

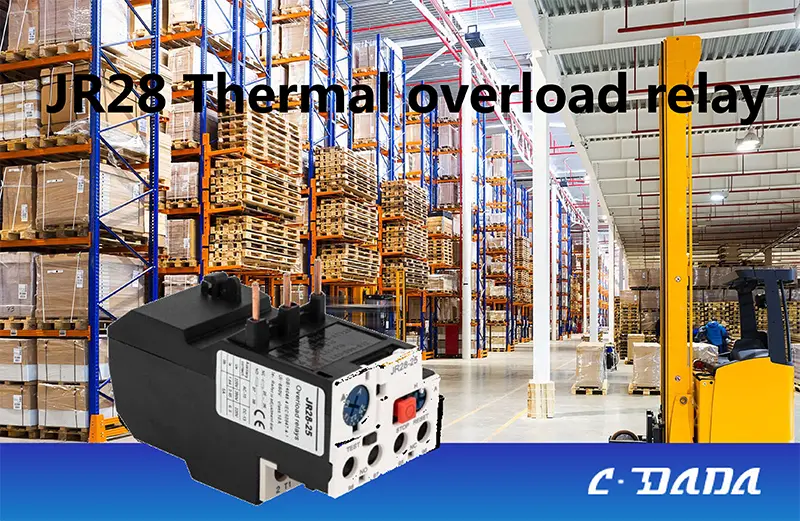

JR28 relej toplinskog preopterećenja

Zaštitite svoje motore s JR28 termalnim relejem za preopterećenje, robusnim i inteligentnim zaštitnim rješenjem koje je razvio CDADA, pouzdani proizvođač u Kini. Dizajniran za besprijekornu integraciju s kontaktorima CDADA D-serije (D9 do D150), relej JR28 pruža sveobuhvatnu obranu od:

● Preopterećenja

● Kvar faze (gubitak jedne faze)

● Preduga vremena pokretanja motora

● Dugotrajno zaustavljanje rotora

Sa širokim podesivim rasponom struje od 0,1 A do 140 A, serija JR28 pokriva primjene od malih ventilatora do velikih industrijskih pumpi i kompresora. Sadrži testni gumb za provjeru upravljačkog kruga, jasan indikator okidanja, odabir ručnog ili automatskog resetiranja i poklopac koji se može zatvoriti kako bi se spriječila neovlaštena podešavanja. Izgrađen na dokazanoj bimetalnoj termalnoj tehnologiji i usklađen s IEC 60947-4-1, CDADA JR28 osigurava pouzdanu zaštitu motora laku za održavanje u zahtjevnim okruženjima diljem svijeta.

Ključne specifikacije

Serija: JR28 relej toplinskog preopterećenja

Marka: CDADA | Proizvođač: Shanghai DADA Electric CO.,LTD

Kompatibilnost: Dizajnirano za kontaktore D9, D12, D18 ... do D150 (serija LC1-D/F)

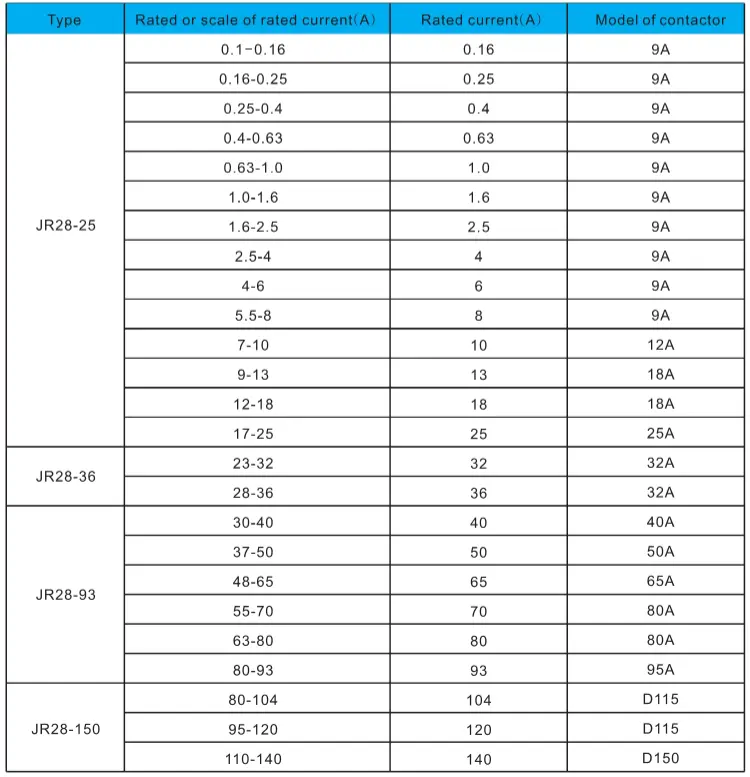

Nazivni raspon struje: 0,1 A – 140 A (više modela: JR28-25, JR28-36, JR28-93, JR28-150, itd.)

Polovi: 3-polni (prati neravnotežu svih faza)

Zaštitne funkcije:

★ Toplinsko preopterećenje

★ Detekcija kvara faze

★ Dugo praćenje vremena početka

★ Zaštita od zastoja rotora

Način resetiranja: Ručni ili Automatski (preko prekidača za odabir)

Testni gumb: Simulira okidanje—aktivira i NO i NC pomoćne kontakte

Stop tipka: Otvara samo NC kontakt (za hitnu signalizaciju)

Indikator putovanja: Vizualna zastavica pokazuje status isključenja

Zaključavanje postavki: poklopac se može zatvoriti radi zaštite od neovlaštenog otvaranja

Pomoćni kontakti: Standardni 1NO + 1NC (za alarme, PLC povratne informacije ili blokade)

Montaža: Snap-on dizajn izravno na kompatibilne CDADA kontaktore

Certifikacija: U skladu s IEC/EN 60947-4-1 (CE dokumentacija dostupna)

Zašto odabrati CDADA JR28 termalni relej za preopterećenje?

★  Široka trenutna pokrivenost

Od 0,1 A do 140 A — podržava sve, od frakcijskih HP motora do industrijskih pogona od 110 kW+.

★ Potpuna kompatibilnost s kontaktorima D-serije

Projektiran da odgovara D9 do D150—osigurava savršenu mehaničku i toplinsku koordinaciju.

★ Napredne dijagnostičke značajke

★ Tipka TEST provjerava ožičenje upravljanja bez prekida napajanja

★ Tipka STOP omogućuje vanjsku signalizaciju

★ Indikator puta ubrzava rješavanje problema

★ Pouzdanost industrijske razine

Istinski bimetalni toplinski mehanizam (ne elektronički)—otporan na EMI, skokove napona i softverske greške.

★ Spreman za sigurnost i usklađenost

Poklopac koji se može zatvoriti zadovoljava ISO, CE i zahtjeve tvorničke revizije za zaključane postavke.

★ Isplativa zaštita

Sprječava pregorevanje motora, smanjuje vrijeme zastoja i produljuje vijek trajanja opreme—idealno za proizvođače originalne opreme i sistemske integratore.

★ Detalji pakiranja ovise o proizvodu. Ove informacije pružamo u našim ponudama i pakirnicama. Standardni izvozni kartoni dizajnirani su za optimalno paletiziranje i utovar kontejnera.

Tipične primjene

★ Sklopovi pokretača motora: upareni s kontaktorima za pumpe, ventilatore, transportne trake

★ HVAC sustavi: rashladni uređaji, rashladni tornjevi, klima uređaji

★ Voda i otpadne vode: Potopne i centrifugalne pumpe

★ Proizvodnja: Mikseri, ekstruderi, linije za pakiranje

★ Rudarstvo i građevinarstvo: drobilice, dizalice, ventilacijski ventilatori

Često postavljana pitanja

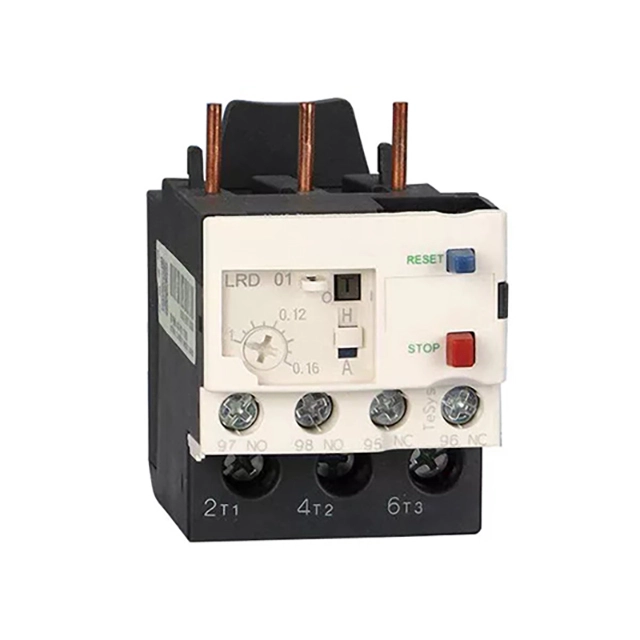

P1: Koja je razlika između JR28 i LRD serije?

A1: Oba su releji toplinskog preopterećenja tvrtke CDADA. Serija JR28 podržava veće struje (do 140 A) i dizajnirana je za veće kontaktore (do D150), dok LRD obično pokriva niže raspone (do ～104 A). Funkcionalno, nude sličnu zaštitu—ali JR28 je optimiziran za industrijsku upotrebu u teškim uvjetima.

P2: Mogu li koristiti JR28 relej toplinskog preopterećenja s kontaktorima koji nisu CDADA?

A2: Iako je moguće u nekim slučajevima, optimalna izvedba i jamstvena podrška zahtijevaju uparivanje s kontaktorima CDADA D-serije (D9–D150). Mehanička prilagodba, disipacija topline i krivulje koordinacije potvrđuju se kao sustav.

P3: Kako radi zaštita od kvara faze u JR28?

A3: Ako se jedna faza izgubi, preostala dva vodiča nose neuravnoteženu struju, uzrokujući asimetrično zagrijavanje u bimetalnim trakama. JR28 otkriva ovu neravnotežu i isključuje se brže nego pod normalnim preopterećenjem, sprječavajući oštećenje namota motora.

P4: Je li ručno resetiranje sigurnije od automatskog resetiranja?

O4: Da—za kritične sustave. Ručno resetiranje prisiljava operatera da provjeri i otkloni grešku prije ponovnog pokretanja. Automatski reset je prikladan za nenadziranu ili udaljenu opremu gdje je kontinuitet prioritet (npr. rashladne pumpe).

P5: Zašto odabrati CDADA JR28 umjesto globalnih marki?

A5: CDADA nudi:

● Pravi toplinski diferencijalni mehanizam visoke točnosti

● Potpuna kompatibilnost s kontaktorima D9–D150—plug-and-play pouzdanost

● Funkcije testiranja, zaustavljanja, resetiranja i brtvljenja u jednoj kompaktnoj jedinici

● Konkurentne cijene uz kvalitetu u skladu s CE

● Brza tehnička podrška i dokumentacija na engleskom za globalne kupce
