A 125 15KA Minijaturni automatski osiguračdizajniran je za električne sustave koji zahtijevaju visoku struju i pouzdanu zaštitu od kratkog spoja. Za razliku od konvencionalnih niskonamjenskih automatskih prekidača, uređaj s visokom prekidnom snagom od 125 A može odgovoriti na zahtjevne distribucijske aplikacije gdje struje kvara mogu biti znatno veće. Ovaj članak objašnjava kako radi 125 15KA MCB, što znače njegove ključne specifikacije, gdje se može koristiti, kako ga pravilno odabrati i instalirati i što timovi za nabavu trebaju ispitati prije nego što daju narudžbu. Također istražuje praktične značajke dizajna serije DAB7-125 tvrtke Shanghai DaDa Electric Co., Ltd., uključujući toplinsko-magnetsku zaštitu, dizajn s ograničenjem struje, velike kabelske stezaljke i prekidnu sposobnost od 15 kA.
Sadržaj
- Što je 125 15KA minijaturni prekidač?
- Zašto su 125A i 15KA važni?
- Kako funkcionira zaštitni mehanizam?
- Koje značajke poboljšavaju praktičnu izvedbu?
- Gdje se može koristiti MCB 125 15KA?
- Ključne specifikacije koje treba ispitati
- Kako odabrati pravu konfiguraciju
- Razmatranja ugradnje i održavanja
- Uobičajeni problemi i nedoumice pri kupnji
- Zašto Shanghai DaDa Electric Co., Ltd.?
- Često postavljana pitanja
- Završna razmatranja

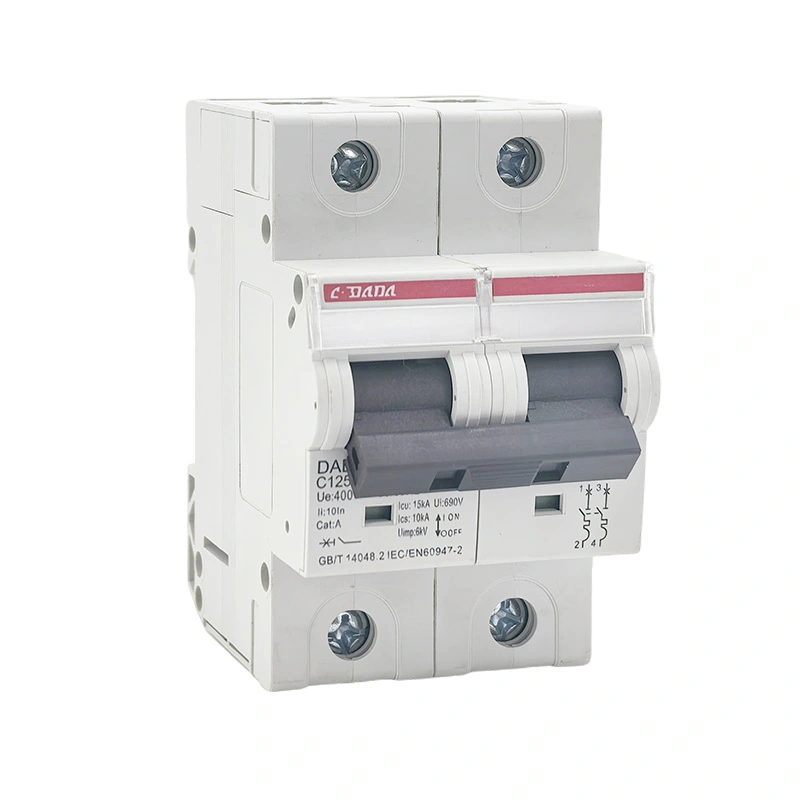

Što je 125 15KA minijaturni prekidač?
Minijaturni prekidač strujnog kruga 125 15KA je visokostrujni zaštitni uređaj dizajniran za prekid električnih krugova kada se pojave nenormalni strujni uvjeti. U oznaci proizvoda "125" općenito označava nazivnu struju do 125 A, dok se "15KA" odnosi na prekidnu sposobnost kratkog spoja od 15 kA pod primjenjivim uvjetima ispitivanja i standardom.
Ova dva broja opisuju različite električne karakteristike. Oznaka od 125 A odnosi se na struju koju je osigurač projektirao nositi pod određenim radnim uvjetima. Brojka od 15 kA odnosi se na razinu očekivane struje kratkog spoja koju prekidač može sigurno prekinuti pod specificiranim uvjetima.
Ova je razlika važna kada inženjeri uspoređuju prekidače. Veća nazivna struja ne znači automatski i veću prekidnu sposobnost kratkog spoja. Obje vrijednosti moraju se procijeniti u odnosu na električne karakteristike instalacije.
Serija DAB7-125 tvrtke Shanghai DaDa Electric Co., Ltd. razvijena je za industrijske i komercijalne primjene distribucije električne energije. Njegove objavljene informacije o proizvodu identificiraju maksimalnu nazivnu struju od 125 A i mogućnosti visokog prekidnog kapaciteta uključujući 15 kA. Proizvođač također navodi toplinsko-magnetsku zaštitu i dizajn s ograničenjem struje.
Zašto su 125A i 15KA važni?
Sustavi električne distribucije mogu sadržavati značajnu energiju kvara, osobito u blizini transformatora, razvodnih ploča, industrijskih strojeva i velikih energetskih opterećenja. Ako je zaštitni uređaj izložen struji kvara iznad njegove specificirane sposobnosti prekida, posljedice mogu uključivati oštećenje opreme, prekomjerno iskrenje i ozbiljne sigurnosne rizike.
Isklopna moć od 15 kA osigurava veću marginu prekida od mnogih standardnih automatskih prekidača niske prekidne sposobnosti. Stvarna prikladnost, međutim, ovisi o očekivanoj struji kratkog spoja na mjestu ugradnje i zahtjevima primjenjivog električnog standarda.
| Parametar | Što to ukazuje | Zašto je važno |
|---|---|---|
| 125A | Nazivna struja | Određuje normalni domet struje prekidača. |
| 15kA | Visoka sposobnost prekida kratkog spoja | Pomaže prekidaču prekinuti određene visoke struje kvara. |
| Termalno putovanje | Zaštita od preopterećenja | Reagira na dugotrajna prekomjerna strujna stanja. |
| Magnetsko putovanje | Zaštita od kratkog spoja | Omogućuje brz rad tijekom teških stanja kvara. |
| Ograničenje struje | Smanjenje energije kvara | Može pomoći u ograničavanju opterećenja na daljnjoj opremi. |
Prilikom projektiranja distribucijskog sustava, prekidač bi stoga trebao biti odabran iz izračuna stvarnog opterećenja, nazivne vrijednosti vodiča, proračuna struje kvara, napona, frekvencije, konfiguracije polova i zahtjeva za koordinaciju, a ne samo iz nominalne struje.
Kako funkcionira zaštitni mehanizam?
Moderni MCB općenito kombinira dva primarna principa okidanja: toplinsku zaštitu i magnetsku zaštitu. Dva mehanizma rješavaju različite vrste prekostrujnih događaja.
Toplinska zaštita reagira na uvjete preopterećenja koji traju tijekom vremena. Kada struja prijeđe predviđenu radnu razinu, toplina uzrokuje rad toplinskog elementa i otvaranje kruga.
Magnetska zaštita je namijenjena za jako strujna stanja kvara. Snažan magnetski odgovor može brzo aktivirati mehanizam za okidanje kada dođe do ozbiljnog kratkog spoja.
Kada se kontakti razdvoje tijekom prekida kvara, može nastati električni luk. Unutarnje strukture za upravljanje lukom pomažu u kontroli i gašenju luka tijekom prekida.
Konstrukcija koja ograničava struju može smanjiti energiju koja je dopuštena da prođe kroz strujni krug tijekom događaja kratkog spoja, pomažući smanjiti stres na spojenim komponentama.
Informacije o proizvodu DAB7-125 opisuju funkciju toplinskog i magnetskog okidača, mehanizam bez okidanja i dizajn s ograničenjem struje. Ove su značajke osobito relevantne za primjene u kojima zaštitni uređaj mora dosljedno reagirati i na dugotrajna preopterećenja i na kvarove velike struje.
Koje značajke poboljšavaju praktičnu izvedbu?
Električna zaštitna oprema ne ocjenjuje se samo prema nazivnoj struji. Mehanička konstrukcija, dizajn terminala, kontaktni materijali, način montaže i unutarnja kontrola luka mogu utjecati na praktičnu upotrebljivost.
- Visoka prekidna sposobnost:Specifikacija od 15 kA pruža veću sposobnost prekidanja kratkog spoja od mnogih konvencionalnih automatskih prekidača niske prekidne sposobnosti.
- Veliki kabelski terminali:Serija DAB7-125 dizajnirana je s velikim terminalima prikladnim za bakrene i aluminijske vodiče do 35 mm² prema objavljenim informacijama proizvođača.
- Mehanizam bez okidanja:Prekidač može zadržati svoju zaštitnu funkciju čak i kada se radni mehanizam drži u položaju ON.
- Indikacija pozitivnog kontakta:Jasna indikacija statusa kontakta može olakšati pregled i održavanje.
- Termalno-magnetski rad:Različiti prekostrujni uvjeti mogu se riješiti pomoću komplementarnih mehanizama okidanja.
- Montaža na DIN šinu:Modularna montaža pojednostavljuje instalaciju unutar kompatibilne distribucijske opreme.
- Kućište otporno na plamen:Objavljene informacije DAB7-125 navode materijal kućišta PA66 otporan na vatru.
Ovi detalji važni su distributerima i sistemskim integratorima jer učinkovitost instalacije i mogućnost servisiranja mogu utjecati na ukupno iskustvo rada, a ne samo na početnu nabavnu cijenu.
Gdje se može koristiti MCB 125 15KA?
MCB visoke prekidne sposobnosti od 125 A može se uzeti u obzir za električne distribucijske sustave gdje struja strujnog kruga i razina kvara spadaju unutar specificiranog radnog raspona uređaja. Tipična okruženja primjene mogu uključivati industrijske objekte, komercijalne zgrade, distribucijske ploče opreme i druge krugove veće struje.
| Primjena | Tipični zahtjev | Potencijalna korist |
|---|---|---|
| Industrijska distribucija | Veća strujna opterećenja i zahtjevna stanja kvara | Visoki kapacitet struje sa zaštitom od kratkog spoja |
| Poslovne zgrade | Pouzdana distribucijska zaštita | Kompaktna modularna zaštita za distribucijske krugove |
| Strojni sustavi | Zaštita električne opreme i vodova | Toplinska i magnetska prekostrujna reakcija |
| Distribucijske ploče | Prostorno učinkoviti zaštitni uređaji | Montaža na DIN-šinu i modularna konstrukcija |
| Oprema koja troši puno energije | Veća struja kruga | Konfiguracija nazivne struje do 125 A, ovisno o odabranom modelu |
Prikladnost primjene uvijek se mora potvrditi prema kompletnom električnom projektu. Napon, frekvencija, očekivana struja kvara, veličina vodiča, temperatura okoline, konfiguracija polova i primjenjiva pravila instalacije mogu promijeniti odgovarajući odabir prekidača.
Ključne specifikacije koje treba ispitati
Kupci se često fokusiraju na "125A" i "15kA" jer ih je lako razumjeti. Međutim, profesionalna nabava zahtijeva širi pregled specifikacija.
| Specifikacija | Pitanje kupnje |
|---|---|
| Nazivna struja | Odgovara li odabrana vrijednost izračunatom opterećenju kruga i kapacitetu vodiča? |
| Prekidna sposobnost | Je li navedeni kapacitet od 15 kA prikladan za moguću struju kvara? |
| Nazivni napon | Odgovara li prekidač naponu sustava i rasporedu distribucije? |
| Broj polova | Zahtijeva li sklop 1P, 2P, 3P, 4P ili drugu konfiguraciju? |
| Krivulja putovanja | Je li odabrana karakteristika otpuštanja kompatibilna s priključenim opterećenjem? |
| Primjenjivi standard | Zadovoljava li proizvod standarde potrebne za ciljno tržište i ugradnju? |
| Kapacitet terminala | Mogu li stezaljke sigurno primiti navedeni vodič? |
| Način ugradnje | Je li potrebna montaža na DIN tračnicu ili neki drugi način montaže? |
Na primjer, IEC 60947-2 i IEC/EN 60898-1 koriste različite klasifikacije i ispitne okvire za strujne prekidače. Objavljeni podaci proizvođača stoga mogu sadržavati i Icu i Icn terminologiju ovisno o standardu i kategoriji proizvoda. Kupac treba točno provjeriti koja se vrijednost primjenjuje na napon i radne uvjete predviđene instalacije.
Kako odabrati pravu konfiguraciju
Odabir minijaturnog prekidača 125 15KA trebao bi početi s električnim sustavom, a ne katalogom proizvoda. Jednostavan postupak odabira može smanjiti rizik neusklađenosti prekidača s strujnim krugom.
- Odredite proračunsku struju.Izračunajte očekivanu kontinuiranu i povremenu struju opterećenja.
- Provjerite ocjenu vodiča.Zaštitni uređaj treba uskladiti s dopuštenom strujom kabela u stvarnim uvjetima instalacije.
- Odredite očekivanu struju kratkog spoja.Odabrana prekidna moć treba biti primjerena razini kvara na mjestu ugradnje.
- Potvrdite napon i frekvenciju.Osigurajte da je prekidač ocijenjen za električni sustav.
- Odaberite raspored stupova.Razmotrite zahtjeve za fazne i neutralne vodiče.
- Pregledajte karakteristike putovanja.Krivulja okidanja trebala bi biti prikladna za priključeno opterećenje i očekivane uvjete udara.
- Potvrdite standarde i certifikate.Provjerite zahtjeve ciljnog tržišta, specifikaciju projekta i lokalne električne propise.
- Provjerite fizičku kompatibilnost.Potvrdite dimenzije, veličinu terminala, kompatibilnost s DIN-šinom i razmak između ploča.
Razmatranja ugradnje i održavanja
Ispravna instalacija ključna je za svaki zaštitni uređaj velike struje. Čak ni dobro dizajnirani prekidač ne može kompenzirati vodiče neispravne veličine, labave priključke, neprikladna kućišta ili nepravilne postupke postavljanja.
- Prije ugradnje provjerite model i ocjenu prekidača.
- Prekinite napajanje električnom energijom i slijedite primjenjivi sigurnosni postupak.
- Provjerite je li poprečni presjek vodiča kompatibilan s terminalom.
- Ispravno pripremite vodiče i izbjegavajte oštećene ili nepropisno skinute krajeve kabela.
- Pritegnite stezaljke prema zahtjevima proizvođača.
- Provjerite je li prekidač sigurno postavljen na kompatibilnu DIN tračnicu.
- Provjerite pruža li kućište odgovarajuću zaštitu i razmak.
- Povremeno pregledajte priključke na znakove pregrijavanja, promjene boje ili mehaničke labavosti.
- Ispitajte zaštitni sustav prema zahtjevima održavanja instalacije.
Rasporedi održavanja trebaju odražavati okoliš i radni ciklus. Industrijske instalacije s velikim opterećenjem, čestim preklapanjem, prašinom, vibracijama ili povišenim temperaturama mogu zahtijevati češću provjeru od slabo opterećenih unutarnjih distribucijskih sustava.
Uobičajeni problemi i nedoumice pri kupnji
Kupci visokostrujnih automatskih prekidača često se susreću s nekoliko praktičnih izazova. Rješavanje ovih problema prije nabave može spriječiti kašnjenja i probleme s instalacijom.
Neki popisi proizvoda spominju samo generičku "visoku prekidnu sposobnost". Kupci bi trebali zatražiti točnu ocjenu, standard, napon i osnovu ispitivanja.
Odabir 125A bez provjere kapaciteta kabela i stvarne projektirane struje može stvoriti probleme s koordinacijom.
Veći vodiči zahtijevaju stezaljke dizajnirane da prihvate potrebnu površinu poprečnog presjeka. Kompatibilnost terminala treba potvrditi prije kupnje.
Međunarodni kupci često trebaju tehničke specifikacije, certifikate, crteže i informacije o proizvodu za odobrenje projekta.
Profesionalni dobavljač trebao bi biti u mogućnosti pružiti jasne podatke o proizvodu i pomoći kupcima da razumiju razlike između nazivne struje, prekidne sposobnosti, karakteristika okidanja i zahtjeva za instalaciju.
Zašto Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.razvija i proizvodi proizvode za zaštitu krugova za industrijske i komercijalne električne primjene. Njegov objavljeni portfelj proizvoda uključuje MCB, MCCB, RCBO, RCCB i srodnu opremu za zaštitu krugova.
Serija DAB7-125 pozicionirana je za aplikacije koje zahtijevaju veći kapacitet struje i visoku sposobnost prekidanja kratkog spoja. Objavljene specifikacije uključuju visoku prekidnu sposobnost od 15 kA, toplinsko-magnetsku funkciju okidanja, dizajn s ograničenjem struje, indikaciju pozitivnog kontakta i stezaljke prikladne za veće vodiče. :contentReference[oaicite:1]{index=1}
Podaci o tvornici proizvođača također opisuju namjenske radionice za štancanje, točkasto zavarivanje, zakivanje, injekcijsko prešanje i montažu, podržavajući proizvodnju i MCB i MCCB proizvoda. :contentReference[oaicite:2]{index=2}
Za distributere, trgovce električnom opremom na veliko, graditelje panela i kupce OEM-a, ova vrsta proizvodnih mogućnosti može biti korisna kada su dosljedna isporuka proizvoda, tehnička dokumentacija i konfiguracijska podrška važni dijelovi odluke o kupnji.
| Zahtjev kupca | Relevantna DAB7-125 karakteristika |
|---|---|
| Zaštita kruga velike struje | Nazivna struja do 125A |
| Veći zahtjevi za kratki spoj | Do 15 kA prekidne snage prema objavljenim informacijama o proizvodu |
| Zaštita od preopterećenja | Funkcija toplinskog okidača |
| Odgovor na kratki spoj | Funkcija magnetskog okidača |
| Veći vodiči | Veliki kabelski terminali dizajnirani za vodiče do 35 mm² prema podacima proizvođača |
| Montaža panela | Modularni dizajn za montažu na DIN šinu |
Specifikacije proizvoda treba uvijek potvrditi u odnosu na najnoviju tehničku dokumentaciju prije konačnog odobrenja projekta, posebno kada će se prekidač instalirati u okruženju s visokom strujom kvara ili u reguliranom električnom sustavu.
Često postavljana pitanja
15KA se odnosi na prekidnu sposobnost kratkog spoja od 15kA pod primjenjivim navedenim uvjetima ispitivanja. Označava razinu očekivane struje kratkog spoja koju je uređaj dizajniran da prekine u skladu s primjenjivom oznakom i standardom.
Ne. Odabir mora uzeti u obzir kapacitet vodiča, karakteristike opterećenja, napon sustava, uvjete okoline, struju kvara, konfiguraciju polova i primjenjive električne zahtjeve.
125A je povezano s nazivnom strujom prekidača, dok se 15kA odnosi na njegovu sposobnost prekida kratkog spoja. Oni opisuju različite karakteristike zaštitnog uređaja.
Može se uzeti u obzir za prikladne industrijske distribucijske krugove kada električni sustav spada unutar navedenih vrijednosti proizvoda i zahtjeva za ugradnju.
Ne. Prekidna sposobnost samo je jedan faktor odabira. Također se moraju procijeniti napon, nazivna struja, karakteristike okidanja, koordinacija vodiča, konfiguracija polova i uvjeti instalacije.
Toplinska zaštita rješava stalne uvjete preopterećenja, dok magnetska zaštita brzo reagira na stanja kvara visoke struje kao što su kratki spojevi.
Objavljene informacije DAB7-125 tvrtke Shanghai DaDa Electric navode da su veliki kabelski terminali prikladni za bakrene i aluminijske kabele do 35 mm². Točan raspored vodiča treba uvijek potvrditi važećom tehničkom dokumentacijom prije ugradnje.
Kupci bi trebali zatražiti tablicu s tehničkim podacima, primjenjive standarde, nazivni napon, podatke o prekidnoj moći, karakteristike putovanja, crteže s dimenzijama, informacije o terminalima, certifikate i pojedinosti o pakiranju relevantne za odredišno tržište.
Završna razmatranja
Minijaturni prekidač 125 15KA zadovoljava specifičnu kombinaciju zahtjeva: relativno visok strujni kapacitet i poboljšanu sposobnost prekida kratkog spoja. Za inženjere i timove za nabavu, razumijevanje što svaka ocjena predstavlja ključno je za donošenje ispravne tehničke odluke.
Najvažnija razmatranja proširuju se izvan brojki "125A" i "15kA". Potpuna procjena treba uključiti nazivni napon, struju kvara, karakteristike okidanja, konfiguraciju polova, kompatibilnost vodiča, primjenjive standarde, okruženje instalacije i fizičke dimenzije.
Serija DAB7-125 tvrtke Shanghai DaDa Electric Co., Ltd. kombinira zaštitu od velike struje s toplinsko-magnetskim radom, dizajnom s ograničenjem struje, velikim kabelskim stezaljkama i objavljenom prekidnom snagom do 15 kA. Ove karakteristike čine proizvod relevantnim za niz industrijskih i komercijalnih distribucijskih primjena kada je ispravno usklađen s električnim sustavom.
