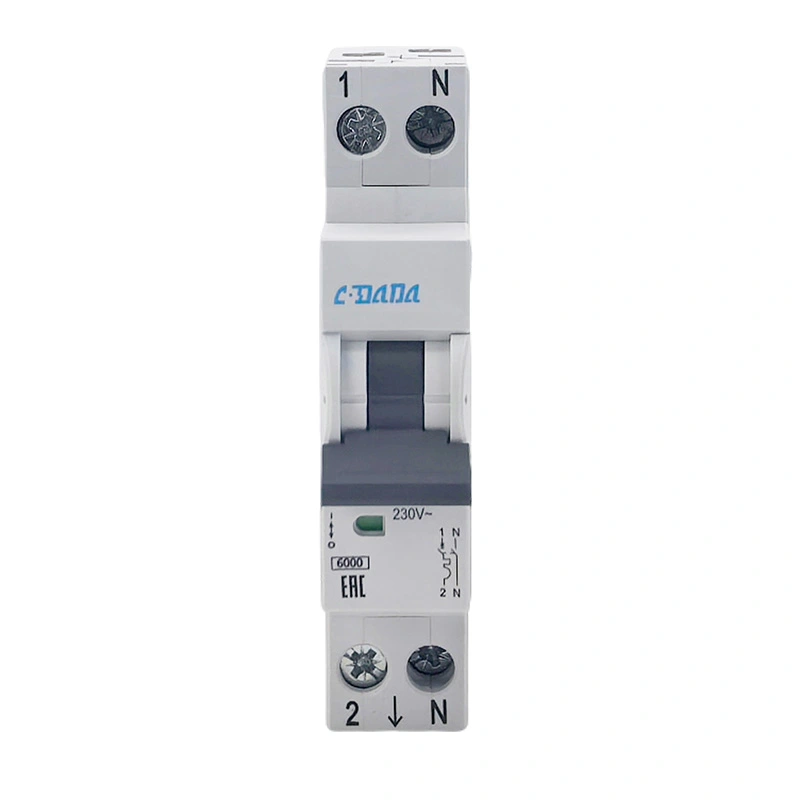

Minijaturni automatski osigurač DPN 6KA

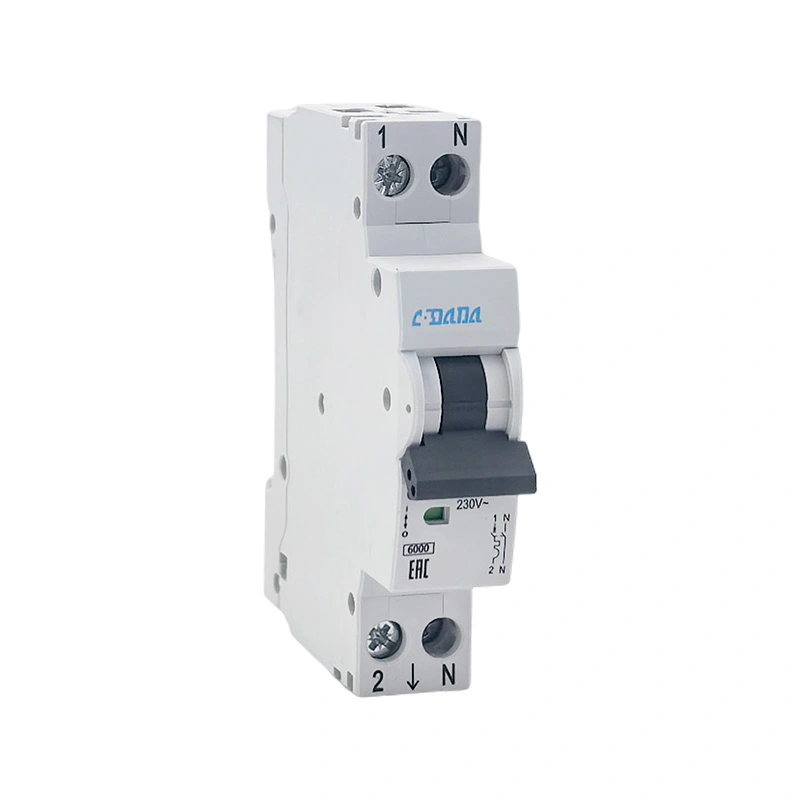

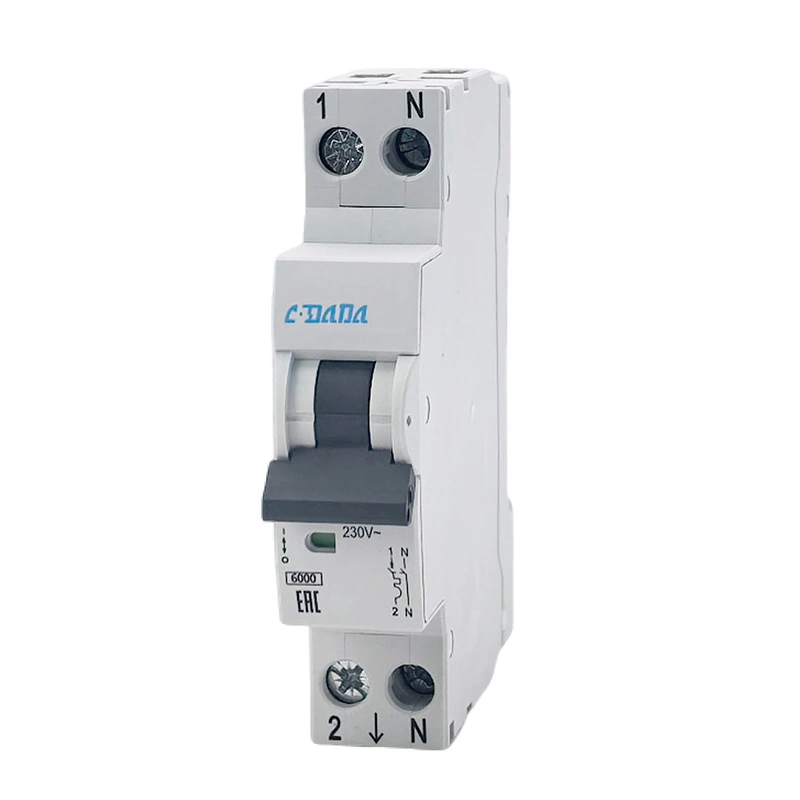

CDADA DAB7N minijaturni automatski prekidač DPN 6KA profesionalni je 1P+N minijaturni automatski prekidač s dvostrukim prekidom koji je neovisno razvio Shanghai DADA Electric, pouzdani proizvođač s više od 40 godina iskustva. S visokim prekidnim kapacitetom od 6 kA, sinkronim radom i N-polnim dizajnom "prvo napravi, pokvari kasnije", učinkovito poboljšava učinak gašenja luka i sigurno štiti krugove i opremu. Široko korišten u razvodnim kutijama, kućnom uređenju, komercijalnom napajanju i krugovima rasvjete, prvi je izbor za globalne kupce, distributere i kupce OEM-a.

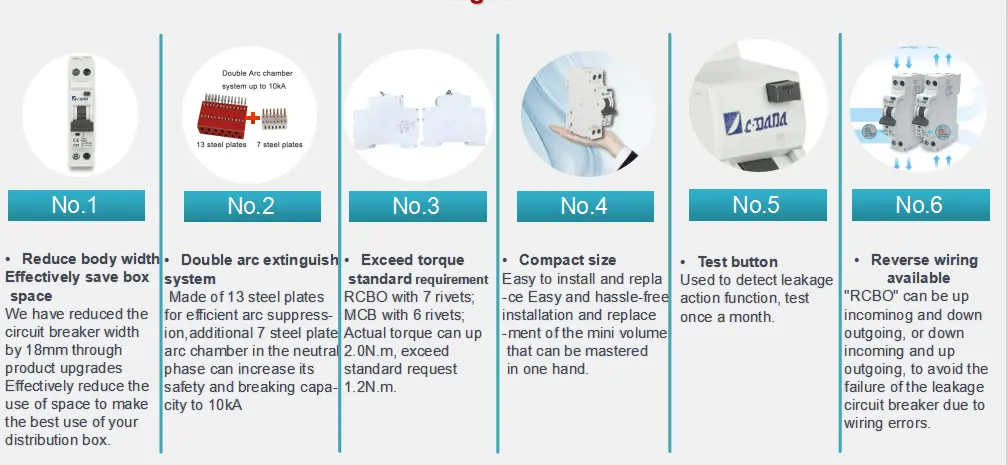

Koje su prednosti MCB DPN 6KA?

★ 1P+N DPN struktura, dvostruke prekidne točke, sigurnije i pouzdanije

★ N stup se prvo napravi, a kasnije prekine, povećava sposobnost prekidanja luka

★ 6kA stvarna prekidna moć, jaka zaštita od kratkog spoja

★ Kompaktna širina od 17,8 mm, štedi prostor u ormariću

★ B/C krivulje okidanja dostupne za različita opterećenja

★ Stupanj zaštite IP20, siguran na dodir

★ Širok raspon ožičenja: 1–25 mm² fleksibilni kabel

★ Montaža na DIN šinu, brza i stabilna montaža

★ Otpornost na visoke i niske temperature: -25℃~+50℃

★ Dug mehanički vijek do 20 000 puta

Prijave

CDADA minijaturni prekidač DPN 6KA ima široku primjenu u:

★ Stambene zgrade, stanovi, vile, uređenje doma

★ Uredi, trgovine, hoteli, škole, bolnice

★ Krugovi rasvjete, utičnice, oprema male snage

★ Kućanski aparati: bojleri, klima uređaji, električne grijalice

★ Rekonstrukcija starog kruga i nadogradnja razvodne kutije

★ Komercijalni i civilni niskonaponski distribucijski sustavi

Tablica tehničkih parametara

Okvirne dimenzije

★ Duljina: 82,5 mm

★ Visina: 73,2 mm

★ Širina: 17,8 mm (standardna širina 1 modula)

★ Montaža: 35mm DIN tračnica

★ Ožičenje: prikladno za fleksibilni/kruti kabel od 1–25 mm²

★ Debljina sabirnice: 0,8–2 mm

Standardni predmeti testiranja

★ 1,13 U testu bez okidanja (≥1 sat)

★ 1,45 u testu okidanja (<1 sat)

★ 2,55 In test preopterećenja

★ Magnetski trenutni test okidanja (3In/5In za B/C krivulju)

★ Dielektrično ispitivanje otpornog napona

★ Test porasta temperature

★ Ispitivanje prekidne sposobnosti kratkog spoja (6kA)

★ Mehanički i električni test vijeka trajanja

★ Test rada na visokim i niskim temperaturama

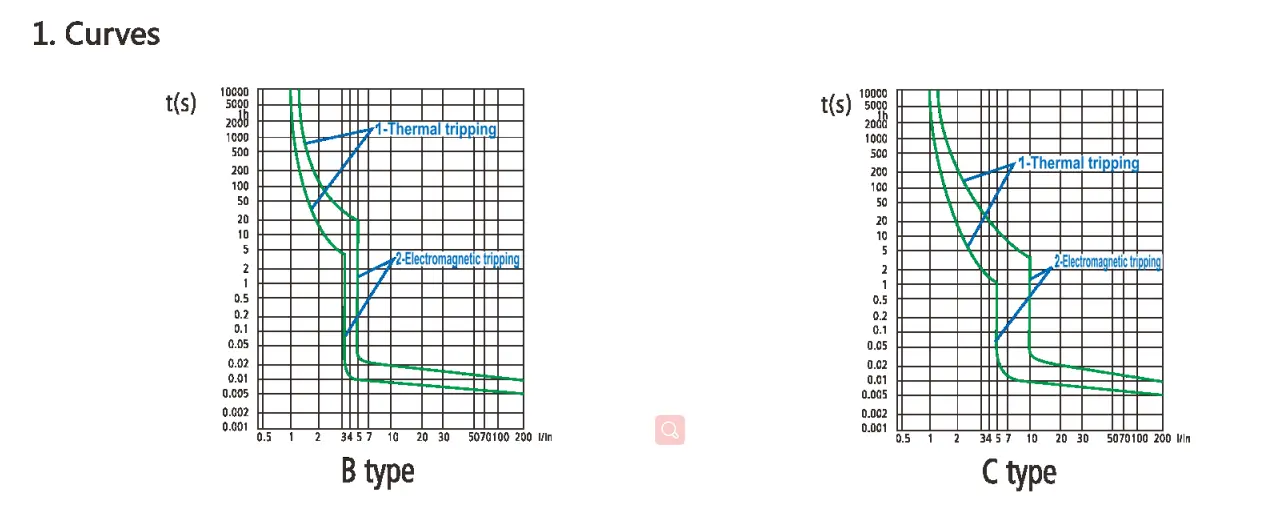

Krivulje karakteristika okidanja

IEC 60898-1

Magnetsko otpuštanje

Kada dođe do kratkog spoja u strujnom krugu, trenutno okidanje se postiže pomoću magneta sa željeznom jezgrom. Prema standardu IEC60898, ovaj proizvod se može podijeliti u tri tipa: B, C i D.

Toplinsko otpuštanje

●Kada se u strujnom krugu dogodi preopterećenje, bimetalna traka prekidača će se saviti zbog topline, uzrokujući odspajanje kontakata i rezultirajući toplinskim okidanjem;

●IEC standard definira raspon vremena okidanja za različite struje preopterećenja;

●Referentna ispitna temperatura okoline je 30 °C.

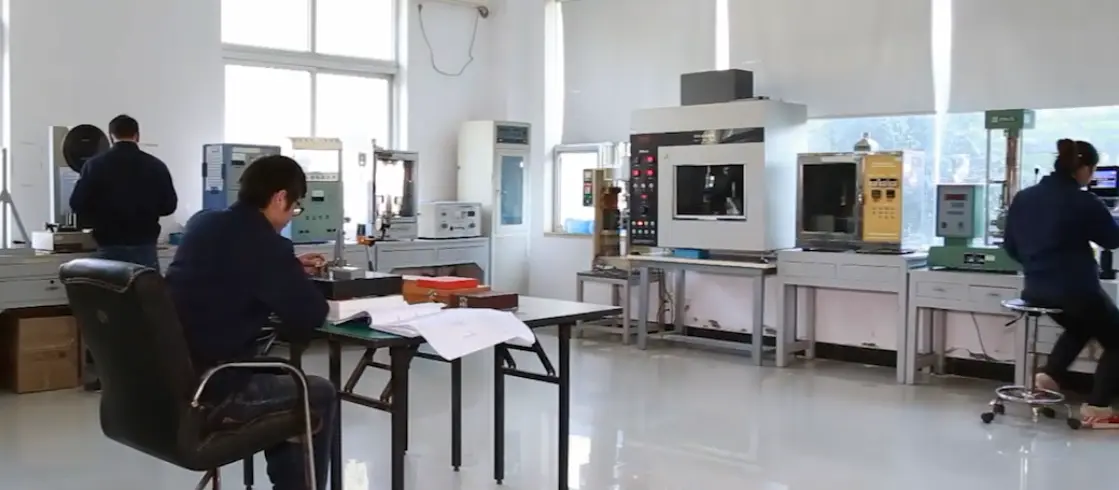

Proces kontrole kvalitete

1. Dolazna inspekcija sirovina i provjera certifikacije

2. Automatsko brizganje i precizno metalno žigosanje

3. Sastavljanje i kalibracija poluproizvoda

4. Ispitivanje 100% pune karakteristike okidanja

5. Izdržljivi napon i ispitivanje izvedbe izolacije

6. Ispitivanje starenja na visokim i niskim temperaturama

7. Pregled izgleda, dimenzija i logotipa

8. Završna inspekcija pakiranja i pošiljke

Pakiranje i otprema

★ Standardna kutija za izvoz s podstavom otpornom na udarce

★ Skupna kutija pakirana kako bi se izbjegle ogrebotine

★ Jasna oznaka: model, struja, polovi, količina, certifikat

★ Prikladno za pomorski, zračni i kopneni prijevoz

★ Podržava OEM pakiranje, prilagođeni logotip i naljepnicu

Slučajevi uspjeha kupaca

CDADA MCB DPN 6KA izvozi se u više od 50 zemalja i regija:

★ Dugoročna masovna opskrba za europske i azijske distributere

★ Projekti obnove kućanskih krugova na Bliskom istoku i u Africi

★ OEM suradnja s poznatim međunarodnim električnim markama

★ Podrška za distribuciju energije za programere nekretnina

★ Stabilne narudžbe izvođača radova i integratora sustava

Zašto odabrati DADA Electric?

★ 40+ godina profesionalnog iskustva u istraživanju i razvoju i proizvodnji prekidača

★ 90% osnovnih komponenti proizvedeno u tvrtki, stabilna kontrola kvalitete

★ ISO9001 certifikat, potpuna usklađenost s međunarodnim standardima

★ Potpuni certifikati: CE, CB, CCC itd.

★ Veliki kapacitet proizvodnje, brza dostava za skupne narudžbe

★ Profesionalna tehnička podrška i usluga nakon prodaje

★ Prihvatite prilagodbu OEM i ODM kako biste zadovoljili zahtjeve tržišta

★ Globalni logistički sustav, sigurna i točna dostava
