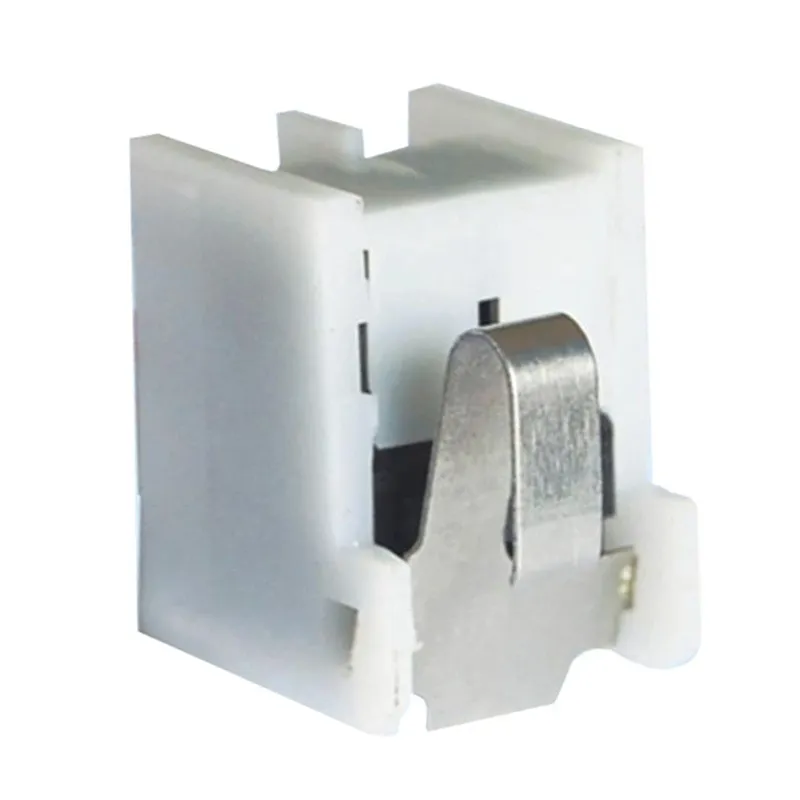

Koji je princip rada prekidača?

Princip rada astrujni prekidačvrti se oko temeljne logike praćenja, prosuđivanja i izvršenja. Svojim ugrađenim okidačkim mehanizmom i sustavom za gašenje luka postiže normalnu kontrolu spajanja i isključivanja strujnog kruga i brzi prekid neispravnih strujnih krugova. Konkretno, može se podijeliti na normalni način rada i način zaštite od kvara. Sustav za gašenje luka ključni je pomoćni mehanizam koji osigurava pouzdano okidanje.

Kada strujni krug doživi kvarove kao što su preopterećenje, kratki spoj ili podnapon, ugrađena okidačka jedinica pokreće mehanizam za otključavanje, postižući automatsko okidanje. Različiti kvarovi odgovaraju različitim principima okidanja:

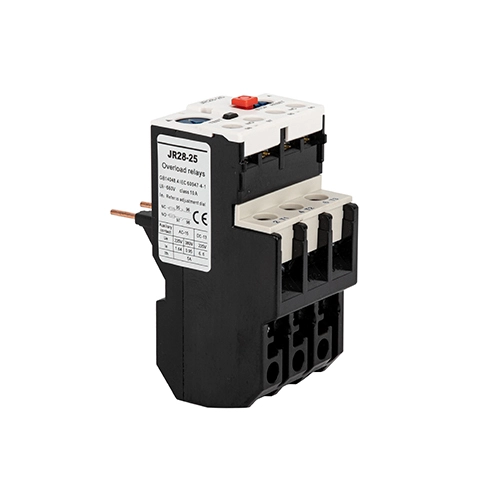

Zaštita od preopterećenja (princip toplinskog okidanja)

Središnja komponenta: Bimetalna traka (izrađena od dva metalna lista sa značajno različitim koeficijentima toplinskog širenja pritisnuta zajedno).

Radna logika: Kada je strujni krug preopterećen, struja neprekidno premašuje nazivnu vrijednost, uzrokujući savijanje i deformaciju bimetalne trake zbog topline. Kada deformacija dosegne prag, ona gura mehanizam za zaključavanje da se otključa, a pokretni kontakt prekida krug pod djelovanjem opruge.

Značajke: Odgođeno djelovanje; kratkotrajna preopterećenja (kao što je pokretanje motora) neće izazvati okidanje, izbjegavajući lažno okidanje.

Zaštita od kratkog spoja (princip elektromagnetskog okidanja)

Komponenta jezgre: elektromagnetska zavojnica (namotana oko željezne jezgre).

Radna logika: Kada dođe do kratkog spoja, struja trenutačno poraste na desetke ili čak stotine puta od nazivne vrijednosti. Elektromagnetska zavojnica stvara snažnu elektromagnetsku silu, privlačeći željeznu jezgru da udari u mehanizam za zaključavanje, trenutno otključavajući krug.

Značajke: Brzo djelovanje na razini milisekunde, sposobno prekinuti strujni krug u iznimno kratkom vremenu, sprječavajući opekline električnog luka na opremi ili izazivanje požara.

Zaštita od podnapona/gubitka napona (princip okidanja pod naponom)

Osnovna komponenta: podnaponski isklopni svitak, spojen paralelno u strujnom krugu za nadzor napona.

Logika rada: Kada napon padne ispod približno 70% nazivne vrijednosti ili se potpuno izgubi, elektromagnetska sila okidačke zavojnice nestaje, a željezna jezgra, pod djelovanjem opruge, pokreće mehanizam za zaključavanje da se otključa, prekidajući strujni krug.

Funkcija: Sprječava abnormalni rad opreme i oštećenja pod niskim naponom i izbjegava sigurnosnu opasnost uzrokovanu iznenadnim pokretanjem opreme kada se napajanje ponovno uspostavi.

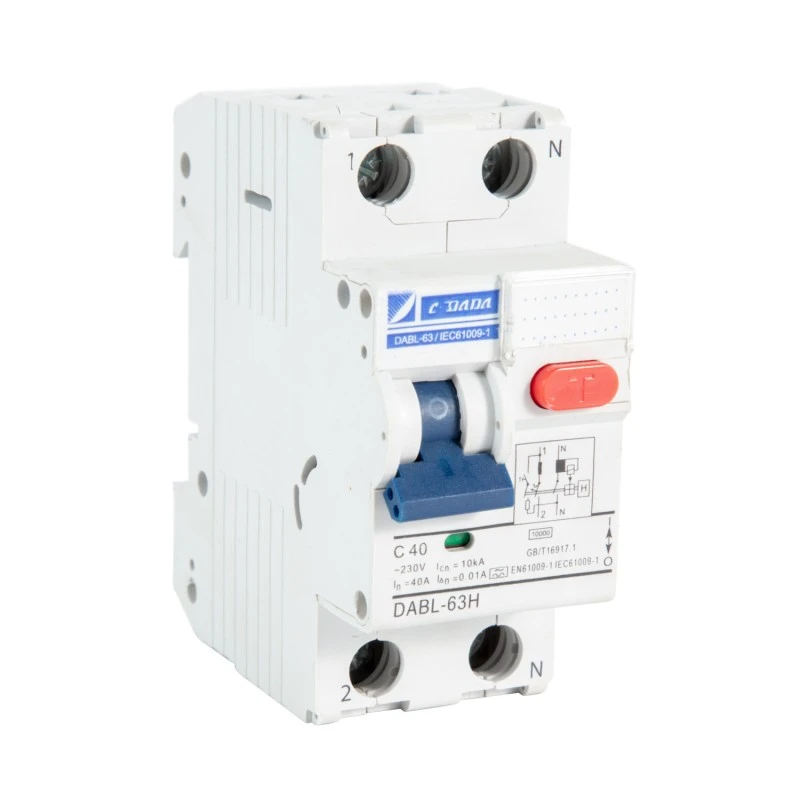

Zaštita od curenja (princip zaštite od preostale struje)

Osnovna komponenta: Strujni transformator nulte sekvence.

Logika rada: Pod normalnim okolnostima, struje u faznom i neutralnom vodu jednake su veličine i suprotnog smjera. Magnetski tok u jezgri transformatora međusobno se poništava, što rezultira bez izlazne inducirane struje. Kada dođe do curenja (kao što je električni udar), dio struje se gubi kroz uzemljenje, uzrokujući neravnotežu u dvofaznim strujama. Transformator generira inducirani signal, aktivirajući okidač.

Značajke: Niski radni prag (obično 30mA), prioritet osobna sigurnost.
