Praktični vodič za prekidače na rezidualnu struju s prekostrujnom zaštitom

2026-09-08 0 Ostavite mi poruku

Što je RCBO?

AnRCBO— prekidač zaostale struje s prekostrujnom zaštitom — niskonaponski je zaštitni uređaj koji kombinira zaštitu od preopterećenja, zaštitu od kratkog spoja i otkrivanje zaostale struje (curenja) u jednoj jedinici. Unutar kompaktnog kućišta, termalno-magnetski mehanizam za okidanje rješava preopterećenja i kratke spojeve, dok strujni transformator nulte sekvence kontinuirano uspoređuje struju koja teče kroz živi i neutralni vodič. Kada razlika premaši nazivnu zaostalu struju (IΔn), uređaj se isključuje unutar milisekundi, prekidajući opskrbu prije nego struja curenja može ozlijediti ljude ili izazvati požar.

Kada odabrati RCBO: završni pod-krugovi koji trebaju zaštitu od prenapona i osobnu zaštitu od curenja — vanjske posude, krugovi uređaja, garaže, podrumi, kupaonice i druga vlažna ili lako dostupna mjesta.

DABL-63 pripada klasi RCBO: jedan uređaj, tri zaštite — prostorno i najisplativiji izbor za jednofazne kućne krajnje krugove.

Residual Current Circuit Breaker with Overcurrent Protection

Kako odabrati pravi RCBO?

1. Nazivna struja (In): odgovara kontinuiranom opterećenju kruga, s prostorom za udarne struje uređaja (npr. 40 A pokriva standardne krugove kućanskih aparata).

2. Prekidna sposobnost (Icn): mora biti veća od očekivane struje kratkog spoja na mjestu ugradnje; 6kA pokriva tipične stambene i manje komercijalne razine kvarova.

3. Stubovi: 1P+N za jednofazne završne strujne krugove s kompaktnom montažom na DIN-šinu.

4. Karakteristika okidanja: C-krivulja (5–10× In) za opća opterećenja kućanstva i uređaja; B-krivulja za osjetljivu elektroniku; D-krivulja za pokretanje motora.

5. Standardi i certifikacija: Sukladnost IEC/EN 61009-1 i CE oznaka temelj su za međunarodne projekte.

6. Primjena: vanjske posude, strujni krugovi uređaja i rasvjeta garaža/podruma mogu zahtijevati veću osjetljivost od uobičajenih unutarnjih krugova.

Kako izgleda dobro definiran RCBO

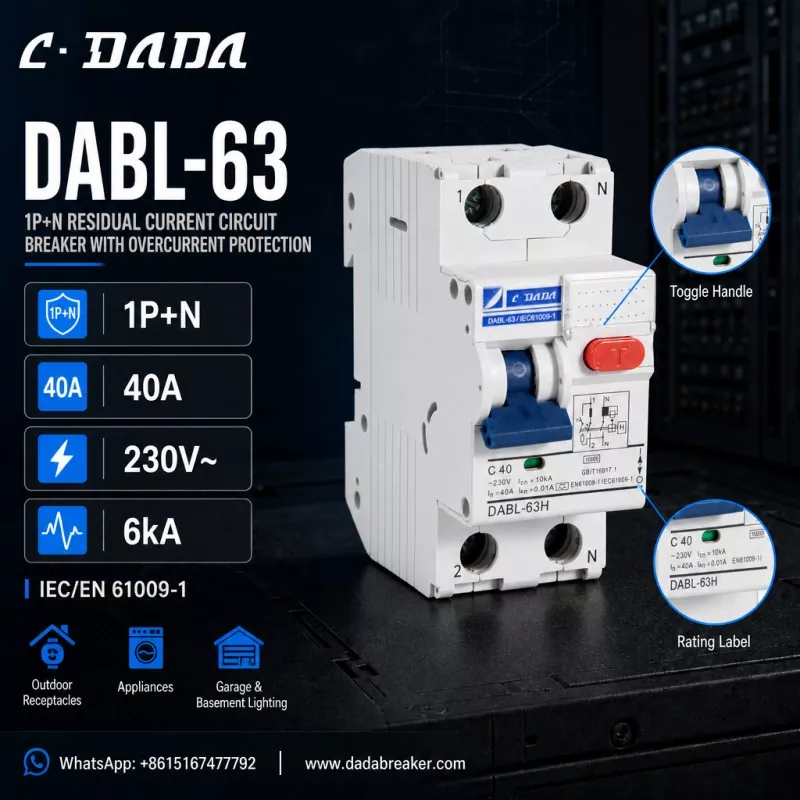

Da biste ovo učinili konkretnim, razmislite o DABL-63 izC·DADA Electric, 1P+N zaštitni prekidač na zaostalu struju s prekostrujnom zaštitom koji ilustrira što treba tražiti u ovoj klasi uređaja: 1P+N konfiguracija

● Preklopni pol pod naponom i neutralni, kompaktan za standardne razdjelne ploče na DIN-šinu 40A nazivne struje (In)

● S okidanjem C-krivulje (C40) 230V~ nazivni napon

● 6kA prekidna moć (Icn)

● IΔn = 0,01 A (10 mA) visokoosjetljiva zaostala strujna zaštita

● Sukladnost s IEC/EN 61009-1

● Crveni T testni gumb za periodičke funkcionalne provjere, terminali označeni 1/2/N, naljepnica s oznakom i dijagram strujnog kruga otisnut na kućištu

● Izgrađen za vanjske posude, kućanske aparate, garažnu i podrumsku rasvjetu

Logika iza ove specifikacije

Okvir od 40A, 1P+N s visokoosjetljivom zaštitom od curenja od 10 mA pokriva većinu završnih strujnih krugova u stambenim objektima: 40 A odgovara opterećenju uobičajenih strujnih krugova uređaja i utičnica, 1P+N održava uređaj kompaktnim za pretrpane razvodne ploče, a osjetljivost od 10 mA pruža dodatni sloj osobne zaštite točno tamo gdje to IEC smjernice zahtijevaju — na otvorenom, u vlažnim područjima i oko djece.

FAQ

P: Što je RCBO?

O: RCBO — prekidač na zaostalu struju sa zaštitom od prekomjerne struje — niskonaponski je zaštitni uređaj za resetiranje koji kombinira zaštitu od preopterećenja, zaštitu od kratkog spoja i zaštitu od zaostale struje (propuštanje) u jednoj jedinici, obično do 63 A za krajnje krugove.

P: Koja je razlika između RCBO i MCB?

O: MCB osigurava samo zaštitu od preopterećenja i kratkog spoja. RCBO dodaje detekciju zaostale struje (curenja) na vrhu, odspaja strujni krug kada struja curenja premaši IΔn — štiteći ljude i sprječavajući električne požare.

P: Što znači IΔn = 10mA?

A: IΔn je nazivna preostala radna struja. 10 mA je ocjena visoke osjetljivosti: uređaj se aktivira kada struja curenja dosegne 10 mA, pružajući bržu osobnu zaštitu od ocjene opće namjene od 30 mA.

P: Što je DABL-63 RCBO?

O: DABL-63 je 1P+N prekidač na zaostalu struju sa zaštitom od prekomjerne struje od C·DADA Electric — 40A, C-krivulja, 230V~, 6kA prekidna sposobnost i 10mA visokoosjetljiva zaštita od curenja, u skladu s IEC/EN 61009-1, za vanjske utičnice, kućanske aparate i rasvjetu garaže/podruma.
