Zašto zaštita istosmjernog strujnog kruga postaje kritična za budućnost elektroenergetskih sustava?

Globalna elektroprivreda postaje sve ovisna o istosmjernoj struji. Solarni fotonaponski nizovi, sustavi za pohranu energije baterija, stanice za punjenje električnih vozila, telekomunikacijska oprema i podatkovni centri sadrže važne DC dijelove. Kako se te primjene šire, zaštita strujnog kruga prelazi iz prateće komponente u središnji dio sigurnosti sustava. ADC prekidačmora brzo i sigurno isključiti abnormalnu struju, ograničavajući štetu na kabelima, pretvaračima, baterijama i povezanoj opremi.

Prekidanje istosmjerne struje tehnički se razlikuje od prekidanja izmjenične struje. U krugu izmjenične struje struja prirodno prelazi nulu mnogo puta u sekundi, što pomaže u gašenju električnog luka. DC nema prirodnog prijelaza nule, tako da luk može ostati stabilan nakon razdvajanja kontakata. Prekidači dizajnirani za istosmjernu struju stoga zahtijevaju odgovarajuće kontaktne strukture, lučne otvore, sustave magnetskog ispuhivanja, izolacijske udaljenosti i konfiguracije ožičenja. Prekidač za izmjeničnu struju nikada se ne bi trebao smatrati prikladnim za istosmjernu struju samo zato što se njegova strujna vrijednost čini odgovarajućom.

Jedan jasan industrijski trend je pomak prema višim naponima sustava i većoj gustoći snage. Viši istosmjerni napon može smanjiti struju za istu prijenosnu snagu, pomažući manjim gubicima vodiča i zahtjevima kabela. Međutim, to također čini koordinaciju izolacije i prekid luka zahtjevnijim. Odabir proizvoda mora uzeti u obzir nazivni radni napon, nazivnu struju, broj polova, prekidnu sposobnost kratkog spoja, okolinu korištenja i način spajanja koji je naveo proizvođač. Zahtjevi za polaritet posebno su važni za neke izvedbe istosmjernih prekidača.

Drugi trend je tješnja koordinacija između prekidača i elektroničkog nadzora. Suvremeni energetski sustavi sve više koriste senzore, kontrolere i komunikacijske mreže za prepoznavanje pregrijavanja, preopterećenja, grešaka u izolaciji i abnormalnih obrazaca rada. Mehanička zaštita i dalje je bitna, ali postaje dio šire zaštitne arhitekture koja može uključivati ​​osigurače, prenaponske zaštitne uređaje, kontaktore, uređaje za nadzor izolacije i sustave upravljanja baterijama. Selektivnosti između uzvodnih i nizvodnih uređaja također se pridaje više pažnje jer nepotrebno isključivanje može utjecati na cijeli solarni niz, stalak za pohranjivanje, ormarić za punjenje ili industrijski proces.

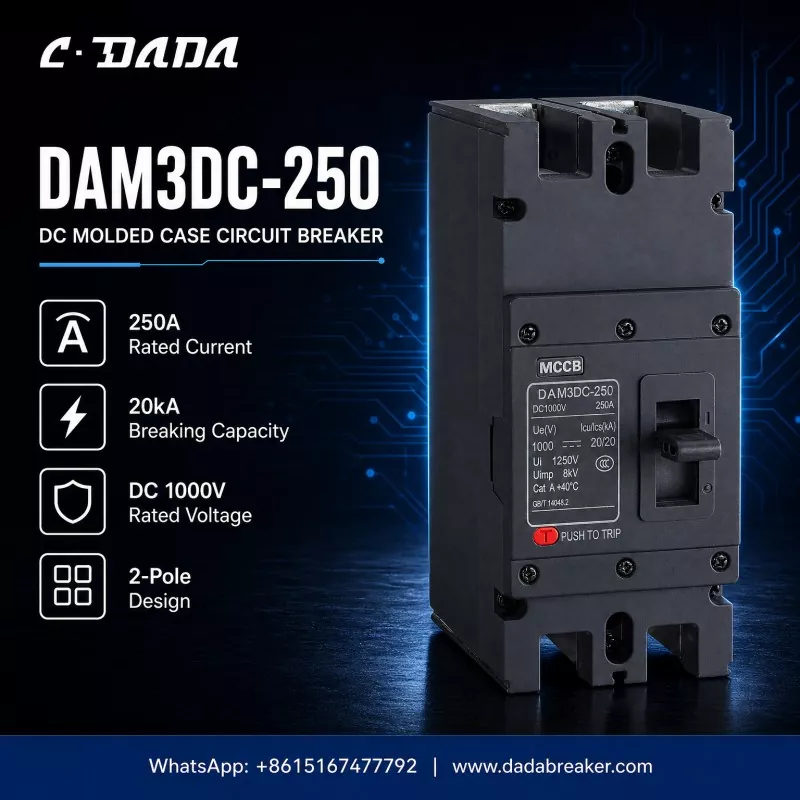

Prikazan DAM3DC-250Shanghai Dada Electricilustrira tip lijevanog kućišta istosmjernog prekidača koji se koristi u distribuciji veće struje. Vidljive specifikacije pokazuju nazivnu struju od 250 A, istosmjerni nazivni napon od 1000 V, prekidnu moć od 20 kA i dvopolni dizajn. Ove vrijednosti opisuju predviđeni električni raspon; oni sami po sebi ne određuju prikladnost za svaku instalaciju. Inženjeri i dalje moraju provjeriti stvarnu razinu kratkog spoja, veličinu vodiča, temperaturu okoline, uvjete kućišta, karakteristike opterećenja, nadmorsku visinu instalacije, primjenjive standarde i potrebnu koordinaciju zaštite.

Za krajnje korisnike, jasno označavanje i dokumentacija jednako su vrijedni, jer pravilna instalacija, održavanje i odluke o zamjeni ovise o poznavanju provjerenih ocjena uređaja i ograničenja u radu.

Gledajući unaprijed, kupci će staviti veći naglasak na validaciju specifičnu za aplikaciju umjesto odabira uređaja samo prema trenutnoj ocjeni. Pouzdana istosmjerna zaštita ovisi o ispravnom usklađivanju napona, odgovarajućoj sposobnosti prekida, pravilnoj konfiguraciji polova, kontroliranoj instalaciji i periodičnom pregledu. Kako se obnovljiva proizvodnja, skladištenje i elektrificirani transport nastavljaju razvijati, razumijevanje ovih osnova pomoći će dizajnerima sustava da smanje rizik i izgrade pouzdanije istosmjerne mreže.
