Što MCCB sa zaštitom od curenja čini važnim za sigurniju distribuciju energije?

1. Što je MCCB sa zaštitom od curenja?

Prekidač strujnog kruga u lijevanom kućištu, koji se obično naziva MCCB, dizajniran je za zaštitu niskonaponskih električnih krugova od stanja kao što su preopterećenje i kratki spoj. Za razliku od osnovne zaštitne sklopke, MCCB se može odabrati u širokom rasponu strujnih vrijednosti i prekidnih kapaciteta, što ga čini prikladnim za komercijalne i industrijske distribucijske sustave.

AnMCCB sa zaštitom od curenjadodaje zaostalu struju ili otkrivanje curenja uzemljenja ovim uobičajenim zaštitnim funkcijama. Kada se otkrije abnormalna struja curenja i dosegne konfiguriranu radnu razinu, zaštitni mehanizam može pokrenuti okidanje i odspojiti zahvaćeni krug.

Ova kombinacija je osobito korisna kada dizajneri elektrotehnike žele višestruke slojeve zaštite bez stvaranja nepotrebno kompliciranog rasporeda ploča. Komercijalni proizvodi dostupni su kao integrirana rješenja za zaostalu struju MCCB-plus ili kao MCCB u kombinaciji s kompatibilnim modulima za zaostalu struju. IEC 60947-2 uključuje zahtjeve za strujne prekidače koji uključuju zaštitu od preostale struje, dok proizvođači mogu osigurati različite konfiguracije i raspone podešavanja.

2. Kako radi zaštita od curenja?

U zdravom električnom krugu, struja koja teče kroz izlazne vodiče trebala bi odgovarati struji koja se vraća kroz krug. Stanje propuštanja događa se kada dio struje krene nenamjernim putem, kao što je propadanje izolacije, povezana oprema ili osoba u kontaktu s dijelom pod naponom.

Zaštita od curenja nadzire zaostalu struju povezanu s ovom neravnotežom. Ako izmjerena zaostala struja prekorači konfigurirani radni prag uređaja, zaštitni sustav šalje signal okidanja mehanizmu MCCB.

Ovisno o dizajnu proizvoda, zaštita od propuštanja može omogućiti podesivu preostalu radnu struju, vremensku odgodu, funkciju testiranja, indikaciju alarma ili druge funkcije nadzora. Komercijalni MCCB proizvodi za zaštitu od propuštanja pokazuju da osjetljivost i postavke odgode mogu značajno varirati ovisno o namjeravanoj primjeni.

Zašto se ovo razlikuje od zaštite od preopterećenja?

Zaštita od preopterećenja i zaštita od propuštanja odgovaraju različitim problemima. Preopterećeni strujni krug može povući prekomjernu struju jer je spojeno previše opterećenja ili zato što oprema radi izvan predviđenog kapaciteta. Kvar curenja, međutim, odnosi se na struju koja izlazi iz predviđenog vodljivog puta.

Stoga jednostavno povećanje mogućnosti zaštite od preopterećenja ne osigurava automatski odgovarajuću zaštitu od curenja. Ove dvije funkcije treba uzeti u obzir odvojeno pri projektiranju sustava distribucije električne energije.

3. Koje električne probleme može riješiti?

Električna oprema koja se koristi u tvornicama, poslovnim zgradama i infrastrukturnim projektima može raditi dugo vremena u zahtjevnim uvjetima. Vlaga, prašina, starenje izolacije, mehanička oštećenja, pogreške u instalaciji i kvarenje opreme mogu pridonijeti nenormalnim strujnim putevima.

Stvarna razina zaštite ovisi o kompletnom električnom sustavu, konfiguraciji uređaja i uvjetima ugradnje. MCCB sa zaštitom od curenja stoga treba tretirati kao dio pravilno projektirane sheme zaštite, a ne kao univerzalno rješenje za svaku električnu opasnost.

4. Zašto kombinirati MCCB i zaštitu od curenja?

Za mnoge električne projekte, glavna atrakcija je mogućnost rješavanja nekoliko zahtjeva zaštite unutar koordiniranog rasporeda uređaja. Ovo može biti korisno kada su prostor panela, vrijeme instalacije i koordinacija sustava važni.

1. Višestruke zaštitne funkcije

Ispravno konfiguriran uređaj može pružiti zaštitu od preopterećenja, kratkog spoja i zaostale struje unutar iste zaštitne arhitekture. To inženjerima olakšava uspostavljanje definirane strategije zaštite za napajanje ili distribucijski krug.

2. Učinkovitiji dizajn ploče

Integrirane ili blisko usklađene zaštitne komponente mogu smanjiti potrebu za odvojenim uređajima, ožičenjem i rasporedom montaže. Proizvođači MCCB-a sa zaštitom od preostale struje posebno ističu kompaktnu instalaciju i smanjene zahtjeve za komponentama kao praktične prednosti.

3. Podesiva zaštita

Neki proizvodi imaju podesive pragove preostale struje i vremenske odgode. To omogućuje prilagodbu zaštite različitim krugovima umjesto oslanjanja na jednu fiksnu postavku za svaku primjenu.

4. Lakše planiranje sustava

Kada se zahtjevi za preopterećenje, kratki spoj i curenje razmatraju zajedno, inženjeri mogu procijeniti kompletnu strategiju zaštite umjesto da neovisno biraju pojedinačne komponente.

5. Gdje se koristi MCCB sa zaštitom od curenja?

Odgovarajuća primjena ovisi o električnom dizajnu, lokalnim zahtjevima i specifikacijama proizvoda. Tipična područja primjene uključuju:

• Razdjelne ploče za poslovne zgrade
• Industrijski distribucijski sustavi električne energije
• Oprema za tvorničku proizvodnju
• Dovodnici motora i strojeva
• Radionice i proizvodni pogoni
• Infrastrukturne i komunalne instalacije
• Električna oprema koja zahtijeva nadzor curenja uzemljenja
• Distribucijski sustavi gdje je prostor panela ograničen
• Projekti koji zahtijevaju usklađenu zaštitu od preopterećenja, kratkog spoja i zaostale struje

MCCB se naširoko koriste u industrijskoj i komercijalnoj distribuciji jer njihove strujne vrijednosti i mogućnosti prekidanja mogu pokriti primjene izvan tipičnog raspona malih prekidača strujnog kruga.

6. Što bi kupci trebali provjeriti prije odabira?

Odabir MCCB sa zaštitom od curenja samo na temelju nazivne amperaže može stvoriti probleme tijekom instalacije. Kupci bi proizvođaču ili inženjeru elektrotehnike trebali dati dovoljno informacija o sustavu prije potvrde modela.

1. Nazivna struja:Odredite očekivano kontinuirano opterećenje i odaberite odgovarajuću nazivnu struju na temelju kompletnog dizajna kruga.
2. Radni napon:Provjerite napon sustava i je li proizvod prikladan za predviđenu AC primjenu.
3. Broj polova:Provjerite zahtijeva li sustav 3P, 4P ili drugu konfiguraciju.
4. Mogućnost kratkog spoja:Provjerite dostupnu moguću struju kvara i osigurajte da prekidač ima odgovarajuću prekidnu snagu.
5. Osjetljivost na curenje:Odredite preostalu radnu struju potrebnu za planiranu strategiju zaštite.
6. Vremenska odgoda:Razmotrite je li potreban trenutni rad ili vremenski odgođeni odgovor za koordinaciju s uzvodnim ili nizvodnim uređajima.
7. Uvjeti ugradnje:Pregledajte temperaturu okoline, ograđeni prostor, vlažnost, nadmorsku visinu i druge relevantne čimbenike okoliša.
8. Standardi i certifikati:Potvrdite standarde i odobrenja koja su potrebna na ciljnom tržištu.

7. Objašnjenje ključnih parametara

Sljedeći parametri posebno su važni kada se uspoređuju različiti MCCB proizvodi za zaštitu od curenja.

Na primjer, postojeći komercijalni proizvodi sa zaštitom od preostale struje mogu nuditi različite kombinacije nazivne struje, konfiguracije polova, radnog napona i prekidne sposobnosti. Ove bi se specifikacije uvijek trebale uspoređivati ​​s stvarnom podatkovnom tablicom proizvoda, a ne pretpostavljati samo na temelju kategorije proizvoda.

8. MCCB sa zaštitom od propuštanja u odnosu na odvojene zaštitne uređaje

I integrirani i odvojeni zaštitni aranžmani mogu biti tehnički prikladni. Bolja konfiguracija ovisi o električnoj arhitekturi projekta, zahtjevima prostora, strategiji koordinacije i preferencijama nabave.

Važno je da integracija ne znači automatski prikladnost. Odabrana kombinacija ipak mora zadovoljiti električne zahtjeve instalacije.

9. Razmatranja ugradnje i održavanja

Ispravna instalacija jednako je važna kao i odabir odgovarajućeg prekidača. Čak i dobro dizajnirani MCCB sa zaštitom od curenja možda neće pružiti predviđenu izvedbu ako su ožičenje, raspored uzemljenja, postavke ili okolina instalacije neispravni.

Pažljivo provjerite ožičenje

Slijedite shemu ožičenja proizvođača i upute za montažu. Fazni i neutralni vodiči, gdje su primjenjivi, moraju biti pravilno raspoređeni kako bi sustav za otkrivanje preostale struje radio kako je predviđeno.

Provjerite postavku curenja

Nemojte pretpostavljati da je najniža dostupna postavka struje curenja automatski odgovarajuća. Postavka treba odgovarati predviđenoj funkciji zaštite i električnim karakteristikama kruga.

Razmotrite selektivnost

Veliki distribucijski sustavi mogu sadržavati više zaštitnih uređaja. Njihove radne karakteristike treba pregledati zajedno tako da odgovarajuća nizvodna greška ne bi nepotrebno isključila mnogo veći dio instalacije.

Provedite funkcionalno testiranje

Tamo gdje proizvod nudi funkciju ispitivanja, ispitivanje treba slijediti postupak koji preporučuje proizvođač i zahtjeve koji se primjenjuju na instalaciju. Neki uređaji za zaostalu struju pružaju funkcije ispitivanja i dodatne značajke nadzora.

10. Shanghai DaDa Electric Co., Ltd. i rješenja za zaštitu od curenja

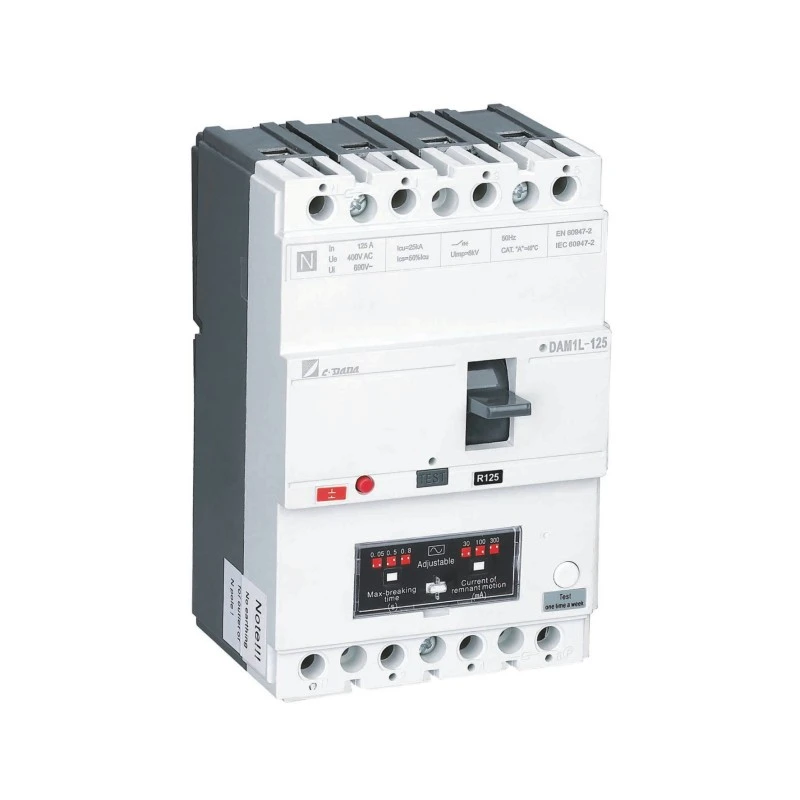

Shanghai DaDa Electric Co., Ltd. pruža MCCB rješenja dizajnirana za primjene u kojima konvencionalna zaštita strujnog kruga i zaštita od curenja moraju raditi zajedno. Njegova serija DAM1L primjer je MCCB-a s integriranom zaštitom od preostale struje, dizajniranog za primjene uključujući građevinske električne sustave, industrijske lokacije i druga niskonaponska distribucijska okruženja.

Informacije o proizvodu pokazuju konfiguracije kao što su četveropolna konstrukcija, široki raspon nazivne struje i podesiva zaštita od curenja uzemljenja. Ovisno o modelu, radna struja curenja može se konfigurirati u određenom rasponu, omogućujući prilagodbu strategije zaštite različitim aplikacijama.

Za inozemne kupce, distributere, graditelje panela i izvođače radova na elektroinstalacijama, najkorisniji pristup je pružiti dobavljaču zahtjeve projekta prije nego što zatraže ponudu. Ovo pomaže u određivanju jesu li potrebna nazivna struja, raspored polova, postavka curenja, prekidna sposobnost i certifikacija dostupni u predviđenoj konfiguraciji.

Informacije koje treba uključiti u upit

• Potrebna nazivna struja
• Napon i frekvencija sustava
• Broj polova
• Potrebna osjetljivost na struju curenja
• Potrebna funkcija vremenske odgode
• Očekivana struja kratkog spoja ili potrebna prekidna moć
• Instalacijsko okruženje
• Ciljno tržište i zahtjevi za certifikaciju
• Potrebna količina
• OEM ili prilagođeni zahtjevi, ako je primjenjivo

Navođenje ovih pojedinosti na početku može učiniti tehničku komunikaciju učinkovitijom i smanjiti rizik od odabira prekidača koji ne odgovara konačnoj instalaciji.

11. Često postavljana pitanja

12. Zaključak

MCCB sa zaštitom od propuštanja bavi se dvama važnim područjima električne zaštite: konvencionalnom prekostrujnom zaštitom i otkrivanjem preostale struje. Uvođenjem ovih funkcija u koordinirano rješenje, može pomoći u pojednostavljenju dizajna distribucije električne energije gdje su električna sigurnost, prostor na ploči i koordinacija sustava važni.

Najvažniji korak je gledati dalje od naziva proizvoda. Nazivna struja, radni napon, prekidna sposobnost, konfiguracija polova, osjetljivost na curenje, vremensko kašnjenje, uvjeti ugradnje i primjenjivi standardi utječu na to je li određeni MCCB prikladan za projekt.

Za kupce koji procjenjuju MCCB zaštićene od curenja za komercijalne zgrade, industrijske objekte, distribucijske ploče ili OEM aplikacije, rad izravno na temelju stvarnih električnih zahtjeva je najpouzdaniji način za prepoznavanje odgovarajuće konfiguracije.
